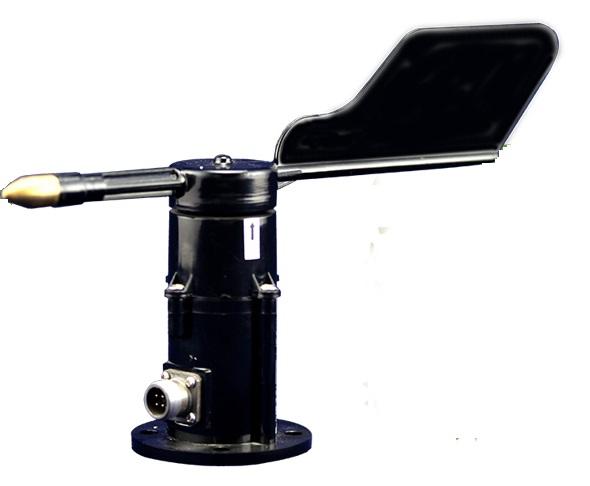

產品概述

本產品外型小巧輕便，美觀堅固，便於攜帶和組裝，風向標形狀設計合理，對自然界大氣風向具有準確的定位作用。採用聚碳材質，具有防雨、防腐蝕、堅固實用等優點。

功能特點

◆自體積小，重量輕，野外攜帶安裝極為方便，防水防震結構設計，可在野外全天候使用

◆檢測精度高，系統採用低功耗節能設計，數字處理技術

◆量程寬，穩定性好

◆數據信息顯示線性度好，信號傳輸距離長，抗外界干擾能力強

適用範圍

該傳感器可測量室外環境中的風向，可以測量以標籤北為起點的0-359度的自然界風向，具有很高的性價比。該儀器廣氾用於氣象、農業、林業、水利、建築、科研及教學等領域。

工作、存儲條件

工作溫度：-40～85°C

工作濕度：0～100%RH

儲存溫度：-40～125°C

儲存濕度：＜80%（無凝結）

技術參數

供電電壓：7V～24V DC

測量範圍：0--359°： (0.4V,或4MA對應0度，北的方向)

16個方位：（每增加0.1v或1ma增加一個方位，

0.4-2v或4-20ma，16個刻度對應16個方位）

測量精度：±1°

工作電流：＜15mA

負載能力：小於600歐 一般建議250歐

信號輸出：

電壓型：

輸入電壓：7V～24V   DC

輸出信號：0.4～2V

風向值=（輸出電壓-0.4）/1.6*360

輸入電壓： 12V～24V   DC

     輸出信號：1～5V

風向值=（輸出電壓-1）/4*360

電流型：

輸入電壓：12V～24 V   DC

輸出信號： 4～20mA

風向值=（輸出電流-4）/16*360

485型：

輸入電壓：7V～24 V   DC

通信協議：Modbus-RTU



設備功耗：<25mA

防護等級：IP66

響應時間：2s

尺寸、重量

外型尺寸：見下圖



整機重量：104g
