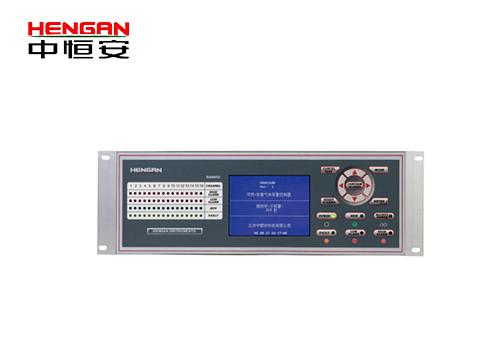

HA6600盤裝式氣體報警控制器

產品描述

主要特點：

l 用於連續監測工業危險場所內存在的可燃氣體、氧氣及有毒氣體。

l 提供4、8、16通道配置，提供兩種安裝形式產品：盤裝式，壁挂式。

l 與各種氣體檢測報警器配合使用，組成功能完善的氣體監測報警控制系統。

l 產品廣氾應用於石油、石化、化工、冶金、燃氣、管道儲運、電力、製藥、電信、市政、污水處理等各種行業。

功能特點：

l 大尺寸LCD液晶屏，可同時顯示所有通道信息

l 多種氣體任意組合、每通道獨立參數設置

l 具備自動標定功能

l 三種輸入接線方式，靈活選用：4～20mA或MODBUS RTU RS-485總線&HABUS總線

l 上傳通訊方式：16路4～20mA模擬信號輸出，或MODBUS RTU RS-485總線

l 每通道配置二級濃度報警繼電器干接點輸出

l 具備自動標定提示功能

l 位置指示功能：每通道可用7個漢字描述其安裝位置

應用領域：

石油

化工

冶金

燃氣

管道儲運

電力

製藥

電信

市政

污水處理等行業

技術參數：

電氣特征
電源	220VAC;24VDC,20~30VDC
備用電源	24V/14Ah
輸出電源	24VDC/200mA
功率	≤96W（16通道）
連接電纜	0.5~2.5mm ²
探測器連接方式	4~20mA三線制，或MODBUS RTU協議RS-485總線；HABUS三線制
數字上傳通訊	RS-485總線，MODBUS RTU協議
模擬上傳通訊	1路4~20mA/每台探測器
通道繼電器	每台探測器配1只高報，1只低報，常開干接點輸出
公共繼電器	所有探測器公用1只高報，1只低報，常閉干接點輸出
繼電器容量	5A/30VDC
性能
顯示	320*240點陣LCD顯示
顯示分辨率	量程<10時為0.01, 10≤量程<100時為0.1, 量程≥100時為1
誤差	<1%
總報警延遲時間	<2秒
通道設定	每個通道分別單獨設定
報警方式	聲、光
報警蜂鳴器聲強	≥85dB
報警鎖定	每個通道分別單獨鎖定
報警等級	二級報警
報警記錄	1000條
自檢功能	具備
消音功能	具備
復位功能	具備
使用環境
環境溫度	-5℃~+45℃
環境濕度	0~99%RH
結構特征
重量	13kg（壁挂式）；8㎏（盤裝式）
外形尺寸	壁挂式: HWD: 540360130mm 盤裝式：HWD: 3.5U * 19”* 320 mm(154.8482.6320mm)
認証
CPA証書	編號：2017C267/68/69-11
消防証書	CCCF（編號：073184851608ROM盤裝式073184851606ROM壁挂式）
