2-50J機械碰撞試驗台

產品描述

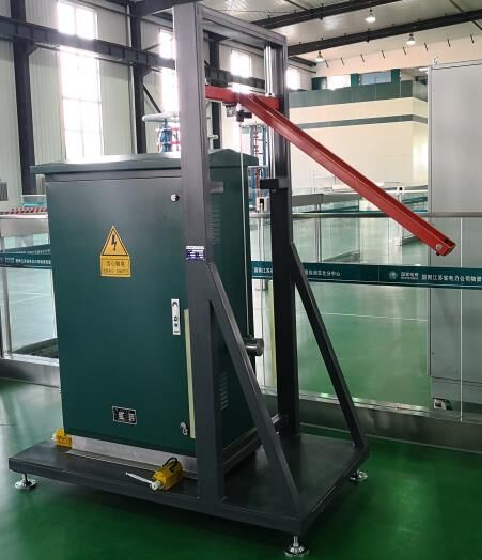

機械碰撞試驗台

產品概述
依據高壓開關標準要求製作：GB7251-2013《低壓成套開關設備和控制設備》、GB3906-2006 《3.6KV-40.5KV交流金屬封閉開關設備和控制設備》、GB/T 11022—2011《高壓開關設備和控制設備標準的共用技術要求》、GB/T 1984—2014 《高壓交流斷路器》、GB/T 7674-2008 《額定電壓72.5kV及以上氣體絕緣金屬封閉開關設備》等。

機械碰撞試驗台用途：

主要用於JP櫃、低壓開關櫃、電纜分支箱、計量表箱等產品的機械碰撞試驗，通過更換不同類型的錘擊頭實現各種能量的碰撞試驗。本裝置具有操作簡單，使用方便，安裝快捷等優點。

1、擺杆：長度1000㎜，外徑15.9 mm、壁厚1.5 mm的鋼管，與錘頭構成各等效質量；

2、衝擊點上下可調，行程200-1200mm,可定製高度，衝擊裝置前後左右可移動。

3、撞擊錘頭見表1撞擊元件特性，配2，5,10,20J錘頭擺杆，50J選配。

4、衝擊能量、等效質量與跌落高度對照見表2 跌落高度。

5、IK等級參數對應表見表3 IK代碼及其相應碰撞能量的對應關係

6、結構原理：試樣為正常安放，調整衝擊點，定位衝擊裝置，按釋放杆錘頭自由衝擊試樣。

表1 撞擊元件特性

能量/J	≤1 ±10%	2 ±5%	5 ±5%	10 ±5%	20 ±5%	50 ±5%
等效質量±2%kg	0.25(0.2)	0.5	1.7	5	5	10
材料	尼龍	鋼
R/mm	10	25	25	50	50	50
D/mm	18.5（20）	35	60	80	100	125
f/mm	6.2（10）	7	10	20	20	25
r/mm	-	-	6	-	10	17
l/mm	根據等效質量調整確定，見附錄A
a、洛氏硬度HRR85~100按ISO2039-2;b、Fe490-2按ISO1052，洛氏硬度HRE80~85按ISO6508.
注：當能量小於或等於1J時，在括號中的撞擊元件的等效質量以及撞擊元件的直徑是參照原試驗Ef，試驗Eg的量值已在此參數中，為了協調，括號內的量值自本部分等同採用的IEC60068-2-75：1997第一版1997年8月出版的5年後將刪除。

表2 跌落高度

能量/J	0.14	0.2		(0.3)	0.35	(0.4)	0.5		0.7	1	2	5	10	20	50
等效質量/kg	0.25	(0.2)	0.25	(0.2)	0.25	(0.2)	(0.2)	0.25	0.25	0.25	0.5	1.7	5	5	10
跌落高度±1%mm	56	(100)	80	(150)	140	(200)	(250)	200	280	400	400	300	200	400	500
注1、見3.2.2注；注2、本部分的能量單位焦耳（J）由標準重力加速度（g）導出，g圓整取值10m/s²。

表3 IK代碼及其相應碰撞能量的對應關係

IK代碼	IK00	IK01	IK02	IK03	IK04	IK05	IK06	IK07	IK08	IK09	IK10
碰撞能量/J	a	0.14	0.2	0.35	0.5	0.7	1	2	5	10	20
注1、如果要求更高的碰撞能量，推薦取值50J；注2、有些國家標準使用一位數字表示規定的碰撞能量，為避免與之混肴，故特征數字選用兩位數字表示
a 按本標準為無防護
