AC800F系列DCS控制系統

AC800F控制器是ABB公司2000年推出的帶現場總線功能的控制器，有豐富的現場總線接口，可實現控制器冗余、通訊冗余和電源冗余。系統有配套的組態軟件CBF、人機監控軟件DigiVis以及相應的附加軟件包。非常適合最終用戶和設計單位用於自己的工程項目，因為幾乎沒有二次開發工作。
AC800F控制器主單元型號
PM802F 8M
PM803F 16M
電源模件型號
SA801F 220VAC
SA811F
SD802F 24VDC
SD812F
以太網模件型號
EI803F 10BASE-T
EI813F
其它通訊模件型號
FI810F CAN
FI820F Serial
FI830F Profibus DP
FI840F FF
軟件包型號
CBF-S  工程師站軟件(標準版)
CBF-P 工程師站軟件(專業版) (帶DigiLock、UFB、FDT)
 DigiVis C 操作員站軟件 中文版
CombiVis 二合一操作員站軟件

AC800M系列DCS控制系統

AC800M控制器是ABB公司2002年推出的又一家族現場總線控制器，按照性能劃分AC800M有多達9種控制器供選擇，與AC800F不同的是AC800M只配有組態軟件CCB，沒有自己的人-機監控軟件，可選用第三方軟件作為自己的人-機監控軟件，所以較適合工程公司使用。同樣AC800M也可實現控制器冗余、通訊冗余和電源冗余。
AC800M控制器主單元型號
PM851K01 8M
PM856K01
PM860K01
PM861K01 16M
PM861K02 16M 冗余
PM864K01 32M
PM864K02 32M 冗余
PM865K01 32M High Intergrity
PM865K02 32M 冗余 High Intergrity
其它通訊模件型號
CI853 雙RS232-C
CI854 Profibus DP
CI855 MB300
CI856 S100 I/O
CI858 DriveBus
CI867 Modbus TCP
軟件包型號
CCB 工程師站軟件 5.1,Product Box
 OPC OPC Server for AC800M License

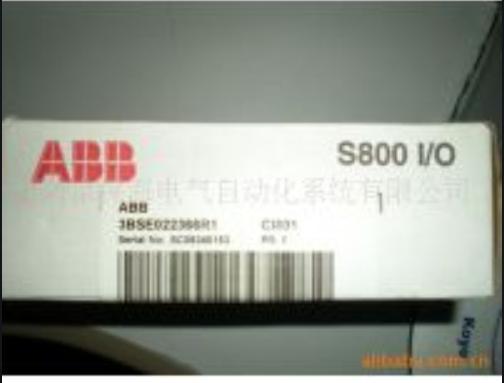

 S800 I/O
 S800 I/O是ABB公司使用最多的I/O產品，品種齊全。除普通I/I外，還提供冗余I/O和本安型I/O。
 通訊單元型號
CI801, Profibus DP
CI810, AF100
CI830, Profibus DP
CI840, Profibus DP 冗余
 模擬量模塊型號
AI801 ,AI 8ch,0/4-20 Ma
AO801, AO 8ch,0/4-20 mA
AI810, AI 8ch,0/4-20mA ,0/2-10V
AI820, AI 4ch,+-0/4-20mA ,0-5V,0-10V
AI830, AI 8ch,RTD(Pt100,Cu10)
AI835, AI 8ch,TC(B,C,E,J,K,N,R,S,T)
AI843, AI 8ch,TC(B,C,E,J,K,N,R,S,T),冗余
AI845, AI 8ch,0/4-20mA ,0/2-10V ,冗余
AI890, AI 8ch,0/4-20 mA,安全柵
AI893, AI 8ch,TC(B,C,E,J,K,N,R,S,T),安全柵
AI895, AI 8ch,0/4-20 mA,安全柵,HART
AI880A, AI 8ch,0/4-20mA ,冗余
AO810, AO 8ch,0/4-20 mA
AO820, AO 4ch,0/4-20 mA,隔離
AO845, AO 8ch,0/4-20mA ,冗余
AO890, AO 8ch,0/4-20 mA,安全柵
AO895, AO 8ch,0/4-20 mA,安全柵,HART
開關量模塊型號
DI801, DI 16ch,24VDC
DI802, DO 8ch,120VAC
DI803, DI 8ch,230VAC
DO801, DO 16ch,24VDC
DO802, DI 8ch,120VAC
DI810, DI 16ch,24VDC
DI811, DI 16ch,48VDAC
DI814, DI 16ch,24VDC,有源
DI820, DI 16ch,24VDC,有源
DI821, DI 8ch,220VDC
DI830, DI 16ch,24VDC,SOE
DI831, DI 16ch,48VDC,SOE
DI840, DI 16ch,24VDC,冗余
DI885, DI 8ch,24/48VDC,SOE
DI890, DI 8ch,24VDC,安全柵
DI880, DI 16ch,24VDC,冗余,SIL3
DO810, DO 16ch,24VDC,0.5A
DO814, DO 16ch,24VDC,0.5A,有源
DO815, DO 8ch,24VDC,0.5A,有源
DO820, DO 8ch,24-230VAC,常開,3A
DO821, DO 8ch,24-230VAC,常閉,3A
DO840, DO 16ch,24VDC,冗余
DO890, DO 4ch,24VDC,安全柵
DO880, DO 16ch,24VDC,0.5A,冗余,SIL3
安裝底座型號
TU846, CI840底座(用於冗余I/O)
TU847, CI840底座(用於非冗余I/O)
TU805K01, 接線端子板 用於DI801,DO801,兩/三線連接
TU810V1, 緊湊型模件端子板 絕緣電壓50V,16個信號端子
TU811V1, 緊湊型模件端子板 絕緣電壓250V,16個信號端子
TU812V1, 緊湊型模件端子板 25孔D型接頭
TU814V1, 緊湊型模件端子板 2*8個信號端子
TU830V1, 擴展型模件端子板 絕緣電壓50V,2*16個信號端子,24VDC
TU831V1, 擴展型模件端子板 絕緣電壓250V,2*8個信號端子,230VAC
TU835V1, 擴展型模件端子板 用於AI810,帶保險
TU836V1, 緊湊型模件端子板 用於DO820,DO821,帶保險2*4
TU837V1, 擴展型模件端子板 用於DO820,DO821,帶保險1*8
TU838, 擴展型模件端子板 帶保險2*4 ,16個信號端子
TU842, 冗余模件端子板 for DI840,DO840,AO845,水平安裝
TU843, 冗余模件端子板 for DI840,DO840,AO845,垂直安裝
TU844, 冗余模件端子板 for AI845,DP840,水平安裝
TU845, 冗余模件端子板 for AI845,DP840,垂直安裝
TU890, 本安模件端子板
TU891, 非本安模件端子板
 電源模塊型號
SD821, 電源24VDC,2.5A
SD822, 電源24VDC,5A
SD823, 電源24VDC,10A
SS822, Voting device
SS823, Voting device
附件型號
TY801K01, AI845用電阻,安裝于TU844/TU845上(8個一組)
TY804K01, DP840用電阻,安裝于TU844/TU845上(8個一組),1000ohm
TB807, 模件總線終端電阻
TK811V0XX,雙塑料光纖,X.Xm
TK801V0XX, 模件線連接電纜,X.Xm
TB805, 模件總線出線口
TB845, 雙模件總線出線口
TB806, 模件總線入線口
TB846, 雙模件總線入線口
TB820V2, 模件總線光纖接收器
TB840, 模件總線光纖接收器,可冗余
TB810, 模件總線光纖接口
TB811, 模件總線光纖接口
TB842, 模件總線光纖接口
TB840, 模件總線光纖接口
TB841, 模件總線光纖接口
1、AC800F控制器主要特點

AC800F採用高性能32位RISC CPU。

系統執行方式採用多進程週期運行方式，任務運行週期及優先級可以組態（最快為5ms），各任務內的程序均保証在組態的週期內執行完畢，從而滿足工廠不同被控對象的控制要求。

AC800F控制器用戶內存容量為8MB，系統CPU引導程序存儲到閃存中，可以實現CPU軟件升級。

AC800F控制器電源模件具備自診斷功能，外部供電或自身有故障時可以預先發出報警信號，同時將輸出保持20ms，系統運行保護程序。

AC800F控制器配置Profibus模件，符合ProfibusDP/V1標準，同時具備Master1與Master2功能，可以與現場遠程I/O及DP標準智能儀表連接，通過DP/PA耦合器與PA標準儀表連接。

系統支持配置Profibus總線冗余模件實現與現場儀表之間通信冗余。

現場過程站採用標準以態網線與操作員站及其他設備進行通信。

系統數據庫為全局，所有變量及標籤均可以系統範圍共享。

現場總線控制器為全金屬封裝，支持現場導軌安裝。

模件具備實時檢測及遠程診斷功能。

2、 S800 I/O模塊主要特點

(1) 模塊簡介

S800 I/O可以做為本地直接I/O與控制器相連，並通過光纖總線擴展。也可以以Profibus方式相連，各個層次都可以冗余配置，包括電源冗余，通信接口冗余，I/O模塊冗余。它秉承了ABB先進的Industrial IT工業技術。

 (2)模塊特點

S800系列I/O有兩種系列，緊湊型系列和標準型系列：緊湊型S800L I/O是一個優化的經濟型方案，用於連接現場設備並完成測量和控制的基本功能，主要用於簡單需求的應用。標準型S800 I/O用於更多的應用需求，並且支持I/O熱插拔功能。這兩種系列的I/O也可以在一個導軌上混合使用。S800 系列I/O具有以下特點：

1靈活性，最大化地滿足安裝需求如小規模或大規模、戶內或戶外、牆面安裝或地面固定；

2模塊化結構，可根據用戶的需求不斷地進行擴展；

3節省成本，可幫助用戶節省硬件、電纜、安裝和維護的費用；

4高可靠性，良好的抗振性，支持熱插拔功能，並具有自診斷、冗余等特點。

3、 Profibus現場總線特點

PROFIBUS是一種簡單、堅固和可靠的現場總線系統，是目前唯一能夠以標準方式應用於所有領域並貫穿整個過程鏈的現場總線。實現了全數字化通信，不同廠家產品互操作；實現了真正的分布式控制(分散式控制)：可以傳送多個過程變量的同時可將儀表標識符和簡單診斷信息一併傳送，可以產生最先進的現場儀表，多變量變送器；提高了測試精度，增強了系統的自治性。

AC500控制器主單元型號

PM571 SDRAM：4026K Flash:1024K

PM581 SDRAM：8192K Flash:2048K

PM591 SDRAM：32768K Flash:8192K

其它通訊模件型號

CM572-DP Profibus DP

CM575-DN DriveNet

CM577-ETH TCP/IP, UDP/IP, Modbus TCP

CM578-CN CANopen

軟件包型號

PS501 編程軟件,English

附件型號

TA524 通訊盲板

TA521 鋰電池

MC502 SD存儲器卡，128 MB

TK501 編程電纜
