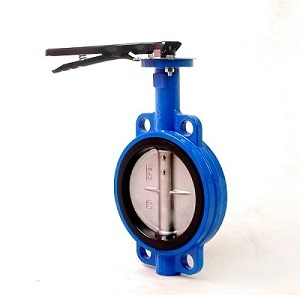

廠家直供D71X碳鋼手柄中線對夾式蝶閥DN40-600現貨

廠家直供D71X碳鋼手柄中線對夾式蝶閥DN40-600現貨
型號:D71X
品牌:江瑞
原產地:中國
類別:工業設備 / 機械五金 / 閥門
標籤︰碳鋼對夾蝶閥 , 現貨 , 廠家直供
單價: ¥119 / 件
最少訂量:1 件
發送查詢

產品描述

這款碳鋼手柄蝶閥在使用閘閥、截止閥、旋塞、膠管閥及隔膜閥的管路,均可用該閥替換,訂貨時該閥加帶副管供貨即可(請在合同中註明)
江瑞本不鏽鋼對夾蝶閥系列產品:
對夾蝶閥多標體:DN40-DN300
對夾蝶閥方體:DN50-DN400
對夾蝶閥雙耳體:DN50-DN300
對夾蝶閥挂膠體:DN50-DN300
對夾蝶閥標準體:DN50-DN900

主要性能參數:
產品名稱 中線對夾式蝶閥-圓脖體
產品型號 D71X
公稱通徑 DN40-900mm
公稱壓力 PN 1.0/1.6Mpa
適用溫度 -23-121℃
適用介質 水、空氣、食品、油品
主要零部件 閥體、閥瓣、閥杆、閥座、轉軸
主要材料 碳鋼、不鏽鋼、鑄鐵、球墨鑄鐵
規格DN A B C D L D1 D2 Φ1 Φk E R1 R2 Φ2 f J X W*W 重量
                      (PN10) (PN16)           Weight(kg)
32 125 73 32.9 35.8 32 100 100 7 65 50 R9.5 R9.5 12.6 10     9*9 2.52
40 125 73 33 39 32 110 110 7 65 50 R9.5 R9.5 12.6 10     9*9 2.52
50 125 73 43 52 32 125 125 7 65 50 R9.5 R9.5 12.6 10     9*9 2.74
65 136 82 46 64 32 145 145 7 65 50 R9.5 R9.5 12.6 10     9*9 3.55
80 142 91 45.21 78 32 160 160 7 65 50 R9.5 R9.5 12.6 10     9*9 3.66
100 163 107 52.07 104 32 180 180 10 90 70 R9.5 R9.5 15.77 12     11*11 4.7
125 176 127 55.5 123 32 210 210 10 90 70 R9.5 R9.5 18.92 12     14*14 6.5
150 196 143 55.75 155 32 240 240 10 90 70 R11.5 R11.5 18.92 12     14*14 7.4
200 228 170 60.58 202 45 295 295 12 125 102 R11.5 R11.5 22.1 15     17*17 10.7
250 258 204 68 250 45 350 355 12 125 102 R11.5 R14 28.45 15     22*22 15.6
300 292 240 76.9 301 45 400 410 12 125 102 R11.5 R14 31.6 15     22*22 24
350 336 270 76.17 333.3 45 460 470 14 150 125 R11.5 R14 31.6 18 34.6 8   24.5
400 368 325 85.7 389.6 51 515 525 18 175 140 R14 R15.5 33.15 23 36.15 10   37.1
450 400 356 104.6 440.5 51 565 585 18 175 140 R14 R14 38 23 10.95 10   48.3
500 438 395 130.28 492 64 620 650 18 175 140 R14 R14 41.14 27 44.12 10   65
600 562 475 151.36 593 70 725 770 22 210 165 R15.5 R15.5 50.65 27 54.62 16   117.5
廠家直供D71X碳鋼手柄中線對夾式蝶閥DN40-600現貨 1廠家直供D71X碳鋼手柄中線對夾式蝶閥DN40-600現貨 2廠家直供D71X碳鋼手柄中線對夾式蝶閥DN40-600現貨 3
