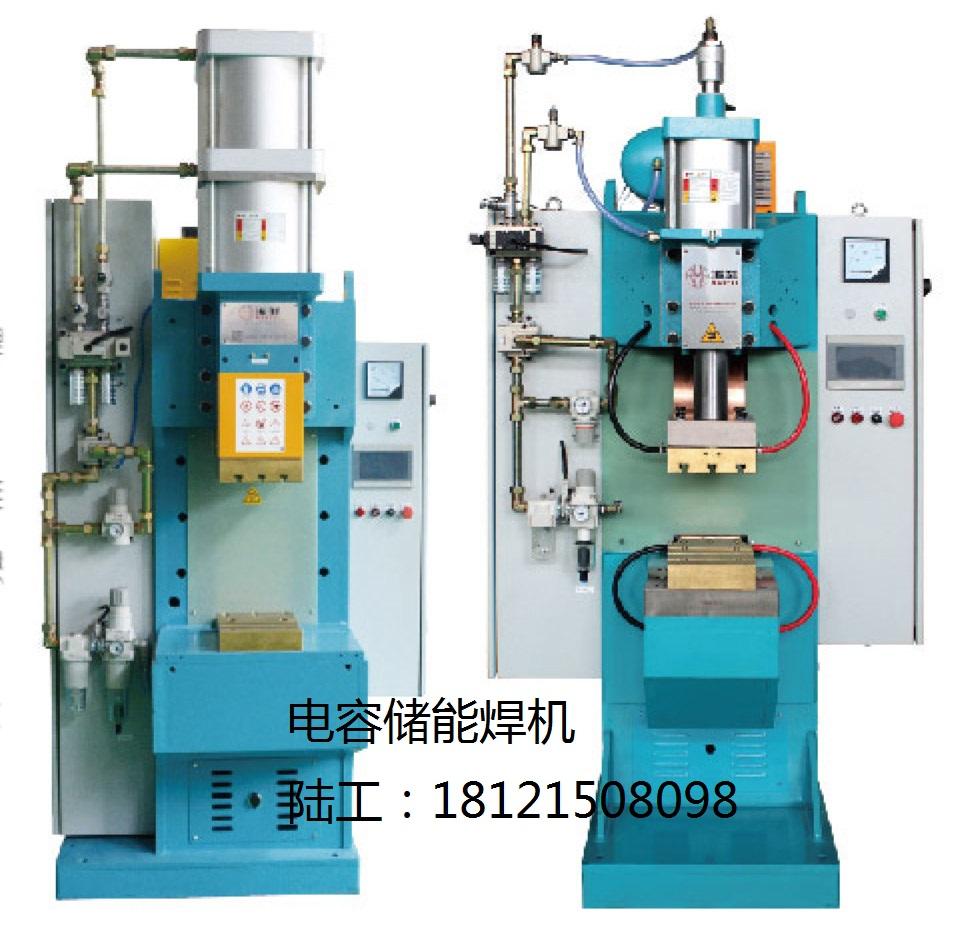

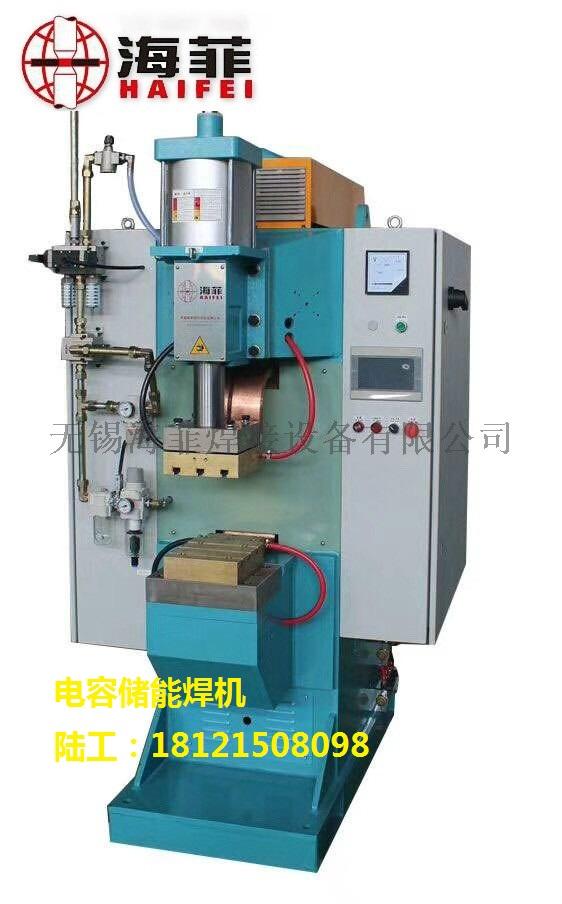

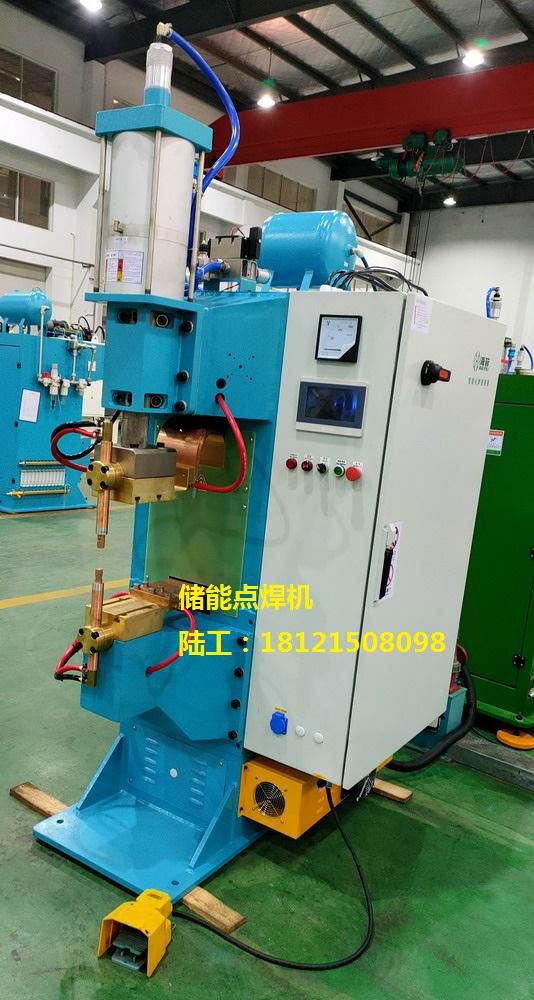

儲能點焊機

儲能焊機又稱電容式儲能焊機，其工作原理主要是利用電容儲存能量，電容器的數量根據焊接功率有需要配備，

電容：海菲HFTR焊機契合現代化的多班制生產的需求， 配備高負荷金屬薄膜電容器，電容器在焊接間歇時從電網中充電。

放電：達到所需的電極壓力后，電容器通過放電迴路放電， 由特殊焊接變壓器變送。放電特征為電流極其陡峭迅速上升， 整個焊接過程只持續几毫秒。

焊接：焊接根據電阻焊原理進行。 通過高強度的電流，可以同時進行多點凸焊，並且一次工 作步驟即可完成大凸環的連接。

■ PLC控制核心有效控制充放電過程，可分別調節預壓、放點、鍛壓、維持、休止的實踐及充電電壓值，規範調整十分便利。

■ 特別設計的專用控制電路具備了移相觸發充電、放電電流檢測和換向放電等功能，使焊接避免了限流電阻發熱引起的能量消耗，同時也避免阻焊變壓器的磁化。

■ 儲能點焊機採用進口急充放電電容器，儲能達60000焦耳。

■ 廣氾用於低碳鋼、不鏽鋼、鋁、銅、合金的焊接。

儲能點焊機焊接控制單元：由主控制DSP、高性能微處理器控制充放電、工業人機界面、觸發電路、焊接啟動開關等組成。具有光電隔離的輸入輸出接口、同步檢測電路、屏幕數字輸入接口、屏幕指示工作狀態.



儲能點焊機的原理是預先通過一個較小的變壓器對一組高容量電容進行充電蓄能，后通過一臺大功率的阻焊變壓器對焊接零件進行放電焊接。儲能點焊機的突出特點是放電時間短、瞬時電流大，因此焊后的熱影響如變形、變色極小。小功率的儲能點焊機適合焊接精密部件，大功率的儲能點焊機適合多點凸焊、環凸焊、密封凸焊。

主要特點如下：

1.對電網的要求低且不影響電網

由於儲能點焊機的原理是先通過一個小功率的變壓器對電容進行充電再通過大功率的阻焊變壓器對工件進行放電，因此它不易受電網的波動的影響，且由於充電功率小，對電網的衝擊相對於同樣的焊接能力的交流點焊機和次級整流點焊機要小的多。

2.放電時間短，熱影響小

由於儲能點焊機放電時間不到20ms,零件的產生的電阻熱還傳導擴散，焊接過程已經完成，開始冷卻，因此被焊零件的變形、變色均可減至最小。

3.焊接能量穩定

由於每次的充電電壓到達設定值后纔會停止充電並轉入放電焊接，因此焊接能量波動極小，保証了焊接品質的穩定。

儲能點焊機的應用：

儲能點焊機除能焊接普通黑色金屬鋼、鐵和不鏽鋼外，主要用於焊接有色金屬，如：銅、銀、鎳等合金材料，以及異種金屬之間的焊接。儲能點焊機被廣氾應用在工業生產和製造業領域，如：建築、汽車、五金、傢具、家用電器、家庭廚具、金屬器皿、摩托配件、電鍍業、玩具、燈飾、及微電子、眼鏡等行業。

儲能點焊機還是汽車製造行業高強度鋼、熱成型鋼點焊和螺母凸焊強度最可靠的焊接方式。

儲能點焊機，亦稱電容式儲能點焊機、儲能機等，是利用工頻交流電經整流器整流后向電容器充電，被存儲的電能再經焊接變壓器放電轉換成低電電壓的、能量比較集中穩定的脈衝電流，通過被焊工件的接觸點產生電阻熱將金屬熔接。

儲能點焊機的優點主要有：節能高效，從電網取用瞬時功率低，功率因數高，對電網衝擊小，省電節能，輸出民壓穩定，一致性好；焊接牢固，焊點無變色，節省打磨工序，效率高，廣氾適用於鐘錶上的表粒表扣焊接、電池連接片、玩具、電子、小五金、小家電等。

一、儲能點焊機定義

  儲能點焊機由機架、加壓機構、變壓器、電容、控制器和氣動部分組成，廣氾用於低碳鋼、不鏽鋼、銅、合金的焊接。PLC控制核心，有效控制沖放電過程，可分別調節預壓、放電、鍛壓、維持、休止的時間及充電電壓值，規範調整十分方便。特別設計的專用控制電路具備了移相觸發充電、放電電流檢測和換向放電等功能，使電容儲能點焊機避免了限流電阻發熱引起的能消耗，同時也避免阻焊變壓器的磁化。

二、儲能點焊機驗收注意事項

  1、 請將電容儲能焊機安裝在水平穩固的場所。

  2、 為了使儲能點焊機工作更可靠，請儘量避免在濕度90%以上， 多灰塵、高溫40℃以上，低溫0℃以下，易結露的場所以及高頻發生源附近和化學藥品的場所工作。

  3、 請使用適當的工具(剝線機和壓着工具)接電纜線以及處理電線的末端，處理時請不要損傷內側的銅線。

  4、 請不要把螺絲或鐵屑、雜物等投入本裝置內部，以免釀成設備損坏。

  5、 在操作控制時，請務必一次只運行一個開關，按鈕的操作切勿同時切換多個開關或多個按鈕，並且不可粗暴操作，以免造成機器故障或破損。

  三、儲能點焊機遇到的問題常見解決思路

  1、檢查觸發電路信號是否給到可控硅了。

  2、PLC顯示有信號，正常來說應該是兩組觸發信號是正常的。

  3、導致有一次無電流輸出的原因可能是觸發信號後面可能還有一級開關(控制兩組可控硅交替導通)的開關，是否正常
