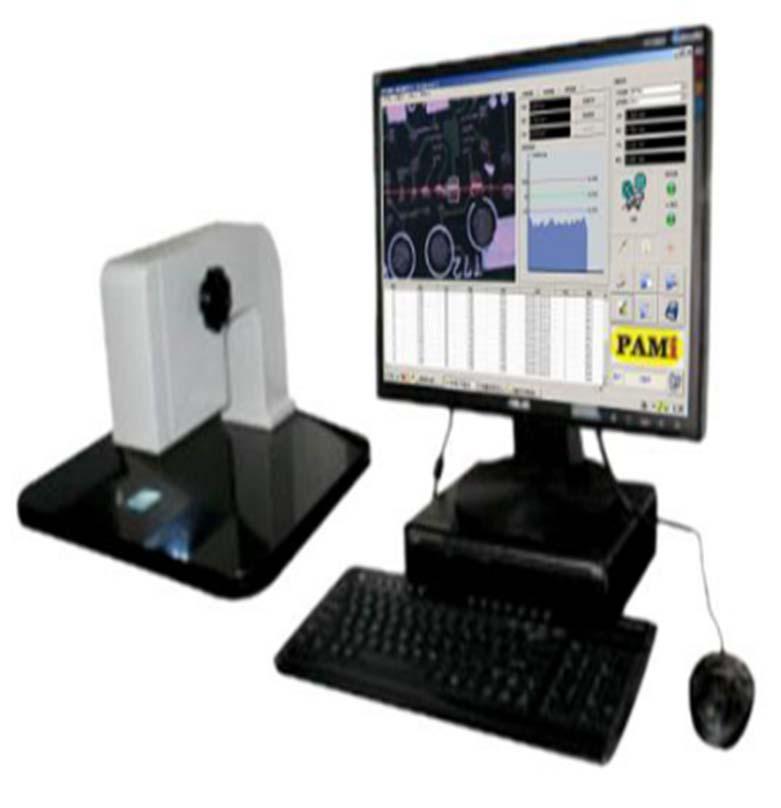

2D錫膏厚度檢測儀

SH-100-2D



工作原理：

非接觸式激光測厚儀是由專用激光器產生線型光束，以45°由側面投射，較高之物件(錫膏)首先被鐳射投影到，其次在投影到較低之基板平面，如此即形成兩條垂直光線，因為待測目標與週圍基板存在高度差，此時觀測到的目標和基板上的激光束相應出現斷續落差(如圖1-1所示)根據三角函數關係可以通過該落差間距計算出待測目標截面與週圍基板的高度差，從而實現非接觸式的快速測量。





主要硬件組成部分：



規格參數：

項目	參數
相機	380萬
解析度	5μm
重複測量精度	≤0.003mm
測量範圍	0.002mm-2mm
檢測方式	半導體激光器
量塊精度	±0.03μm(檢測報告)
光源	高亮度LED
電源	AC220V-240V，50/60Hz
電腦	HP主機，19寸寬屏顯示器
尺寸/重量	420*410*310mm，30Kg





功能：

u 中/英 圖文界面操作

u 測量高度、圓周、直徑、間距、面積、體積

u 適應不同厚度的PCB板上的錫膏厚度測量

u 提供X-BAR，range管製圖

u 提供CP,CPK管製圖

u NG/OK比例圖表

u 測量數據自動存儲，存檔

u 數據導出TXT / EXCEL格式

u 提供時間段的SPC數據分析、存儲、打印

軟件優勢：

u 自動區分OK / NG數據

u 自動/手動生成位號

u 可根據需要調取某一時間段的數據生成SPC圖表

u SPC圖表、數據整體打印功能

u 測量數據提供多種保存方法

u 操作簡單

u 測量數據準確

u 可根據客戶的需求改進軟件的功能

2D/3D錫膏測厚儀的區別與優勢：

對比項目 \ 產品	2D（desktop）	3D（desktop）	2D SPI優勢
測量0.5mm標準塊	0.495	0.498	準確度與3D幾乎相同
3D圖像	3維剖面圖	圖像合成	-----
測量方式	抽檢	抽檢	-----
移動PCB方式	手動（移動平台可選）	XY Table	-----
解析度	0.005mm	0.010mm（最小）	精度高
操作人員要求	工廠一線操作員	對圖像有一些了解的工程師或技術員	降低用工成本
操作難度	簡單	較複雜	2D比較簡單化
成本	低廉	高	成本低
佔地空間	小	大	佔地空間少







如何選擇錫膏測厚儀-穩定性

重複性測量

   在環境不變的情況下，重複測量同一個點，所得的數據進行分析，誤差範圍越小証明機器的穩定性更可靠。



SH-100 2D能做到的：

序號	高度值	序號	高度值
1	0.133	6	0.133
2	0.132	7	0.133
3	0.133	8	0.134
4	0.133	9	0.133
5	0.133	10	0.133

如何選擇錫膏測厚儀-準確性

標準治具的可靠性

   標準治具的精度直接影響測量數值的準確性。

   例：治具的高度值偏小，測量數值偏小；反之成正比。



SH-100 2D 能做到的：





如何選擇錫膏測厚儀-精準度

相機分辨率的大小

   例：0201的錫膏能否看的清析，絕大部分的因素取決于相機，相機分辨率率小，看的物體越細微。

另外分辨率也會影響到測量數據的準確性。



SH-100 2D能做到的（比如）：





















                                              提  供：深圳市華欣茂設備機械有限公司



萬龍年/15220131732
