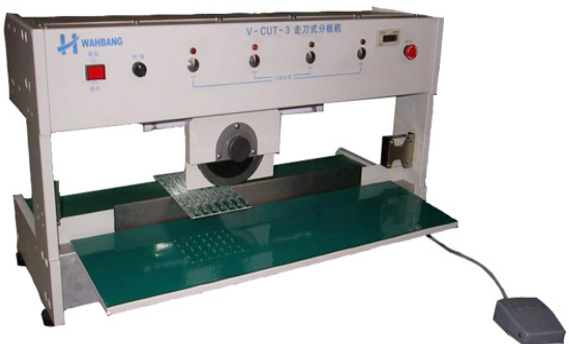

走刀式分板機    型號CUT--3









本機特點：

1、穩固操作機構，防止不當外力造成已回焊后的PC錫道面，焊點等迴路破坏。

2、機臺上端的下部配置有日光燈, 以防在陰影環境下操場時的

工作誤差，配置有計數器功能（可加裝皮帶線的CUT—3T）。

3、以直線式滾動性壓迫性切斷V槽式塑膠板或各式纖維板，徹底防範焊點的損傷和斷裂

4、特殊行程式滑軌式切斷方式，確保切斷面之平滑度

5、切割行程距離採取觸控式五段調整，可分四個行程，以方便最佳運用不同刀面的磨損程度

6、本機配有兩種速度，單程，來回程方式切斷供選擇。

7、安裝防切手指電子眼保護裝置，避免人為不當時的傷害。

  8、 CUT--3T的為送料延長型工作方式，在PCB切完后可通過皮帶線直接延長到檢驗流水線上。



技術參數：

1、外觀尺寸：700×330×400mm

2、機身重量： CUT--3：70公斤

3、工作電壓：AC 220V

4、總耗電量：150W

5、可切最小：V-CUT槽至0.2mm，元件與板槽距離最小1.5mm。

6、可切割厚度0.2-3.2mm.(注：原件高度在35MM以內的)。

7、切刀行程：最大400mm，其它依次是100mm；200mm；300mm。

8、切板高度：可切割PCB板元件的高度：最高為35 mm；

9、可切板最大長度390mm。

注：也可根據客戶需求訂做切割長度。
