管材靜液壓試驗機-管材耐壓爆破試驗台



【深圳市瑞特檢測設備有限公司廠家生產的管材靜液壓試驗機-管材耐壓爆破試驗台】廣氾應用於：壓力管道、燃氣管道、空氣管、氧氣管、乙炔管、丙烷管、球墨鑄鐵管、鋁管、空調鋁管、金屬波紋管、金屬管材、高壓鋼管、焊接鋼管、不鏽鋼鋼管、無縫鋼管、直縫鋼管、制冷銅管、空調銅管、汽車油管、汽車制動軟管、汽車剎車管、制動軟管、轉向軟管、高壓油管、高壓膠管、膠管、硅膠管、橡膠管、消防管道、消防水帶、消防水槍、消防栓、塑料管材PVC水管、PE水管、PP水管、PPR水管等管材進行的水壓液壓、耐壓爆破強度測試。



氣泵工作原理：壓縮空氣驅動大麵積端活塞上下運動，小面積端裝有兩個單向閥，活塞運行得到高壓液體輸出。輸出壓力高，可根據需求選擇，適用水、液壓油等大部分介質。結構上由驅動空氣入口、驅動空氣管路、氣動活塞、頂部挺杆、先導閥口、換向閥、底部挺杆、先導排氣口、消聲器、入口單向閥、出口單向閥等部分組成。



一、設備參數：



1. 加壓範圍：0~300MPa （根據客戶實際需求，選擇對應的壓力）

2. 試驗介質：水

3. 介質溫度：常溫

4. 測試工位：1個

5. 壓力控制精度：±1% FS

6. 升壓速率：參照相關產品試驗標準

7. 驅動空氣：0.5MPa≤P≤0.8MPa

8. 電源電壓：AC220V、50Hz

二、產品特點：





1. 管材靜液壓試驗機-管材耐壓爆破測試台，   採用電氣比例控制，用進口氣動液壓泵產生高壓源，PID控制升壓速率；



2. 管材靜液壓試驗機-管材耐壓爆破測試台， 依據試驗產品的試驗標準，可自由的編輯試驗配方參數（如試驗壓力，升壓速率，保壓時間等），實現多級壓力全自動試壓；



3. 採用高速信號採集系統，能真實反映爆破壓力值；



4. 管材靜液壓試驗機-管材耐壓爆破測試台，具有超壓、超時、洩露報功能，自動並終止試驗；



5. 泵、閥、管件及接頭均為原裝進口或者國內高品質產品，確保設備質量和安全，材質為316不鏽鋼，可適用大多數液體試驗介質；



6. 採用VB/LABVIE開發的專用控制軟件能實現氣液比例控制，完成試驗過程的全自動控制，自動測量等功能，具有專業性好、可靠性高、升級簡單等特點，並可隨着試驗機測控技術的發展和試驗標準的變化而不斷充實完善。





三、執行標準：



1. GB 16897-2010《制動軟管的結構、性能要求及試驗方法》

2. GB/T 5563-2006《橡膠和塑料軟管及軟管組合件靜液壓試驗方法》

3. GB/T 10544-2003《鋼絲纏繞增強外覆橡膠的液壓橡膠軟管和軟管組合件》

4. GB-T15560-1995 《流體輸送用塑料管材液壓瞬時爆破和耐壓試驗方法》

5. GB/T 6111-2003 《流體輸送用熱塑性塑料管材耐內壓試驗方法》

6. GB/T10002.1-2006《給水用硬聚氯乙烯(PVC-U)管材》





四、可選附件：



1. 立體連接工裝，可以實現上下左右距離調節，適合不同長短以及異形管路的安裝。

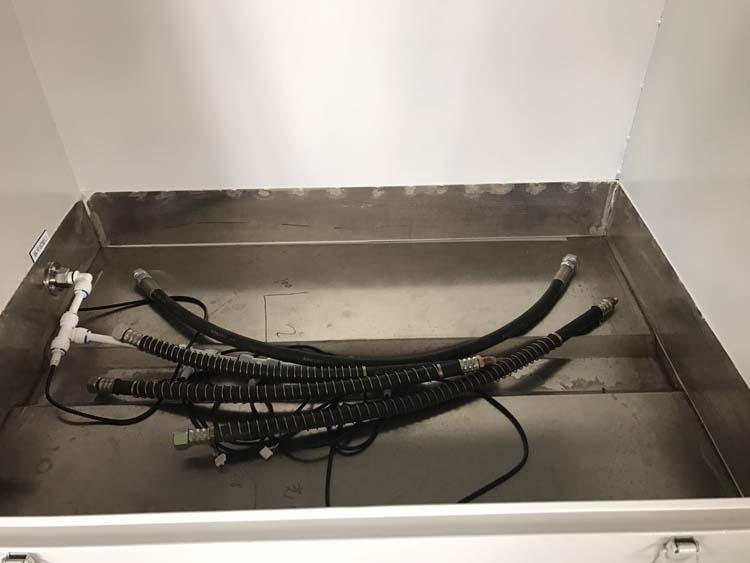

2. 防護工裝，有效保護軟管爆破時對操作人員和設備的傷害。

3. 排氣工裝，試驗前先將試件中的氣體排盡再進行試驗。
