通風行業專用 開卷校平壓觔送料生產線 整卷通切

通風行業專用 開卷校平壓觔送料生產線 整卷通切
型號:GS1546
品牌:漢馬激光
原產地:中國
類別:工業設備 / 其他工業設備
標籤︰整卷通切 , 校平壓觔機 , 通風行業專用
單價: ¥290000 / 件
最少訂量:1 件

產品描述

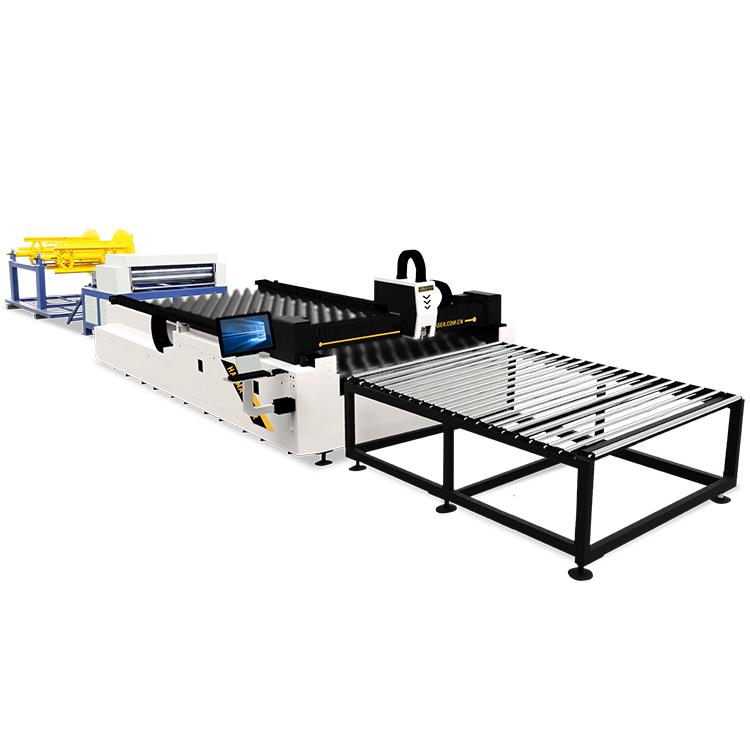

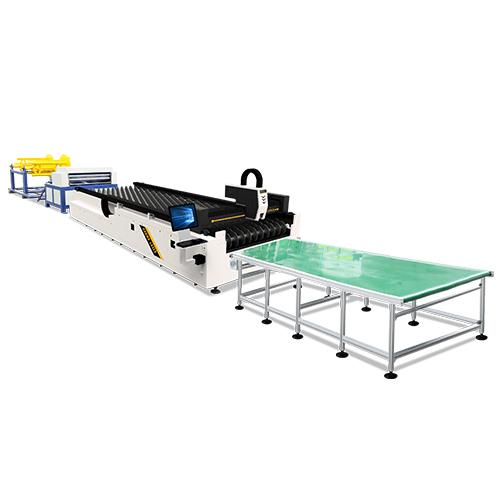

通風行業專用 自動校平壓觔送料生產線

直接聯繫  龐小姐  13025196474

詳細報價參數,請直接聯繫漢馬激光廠家

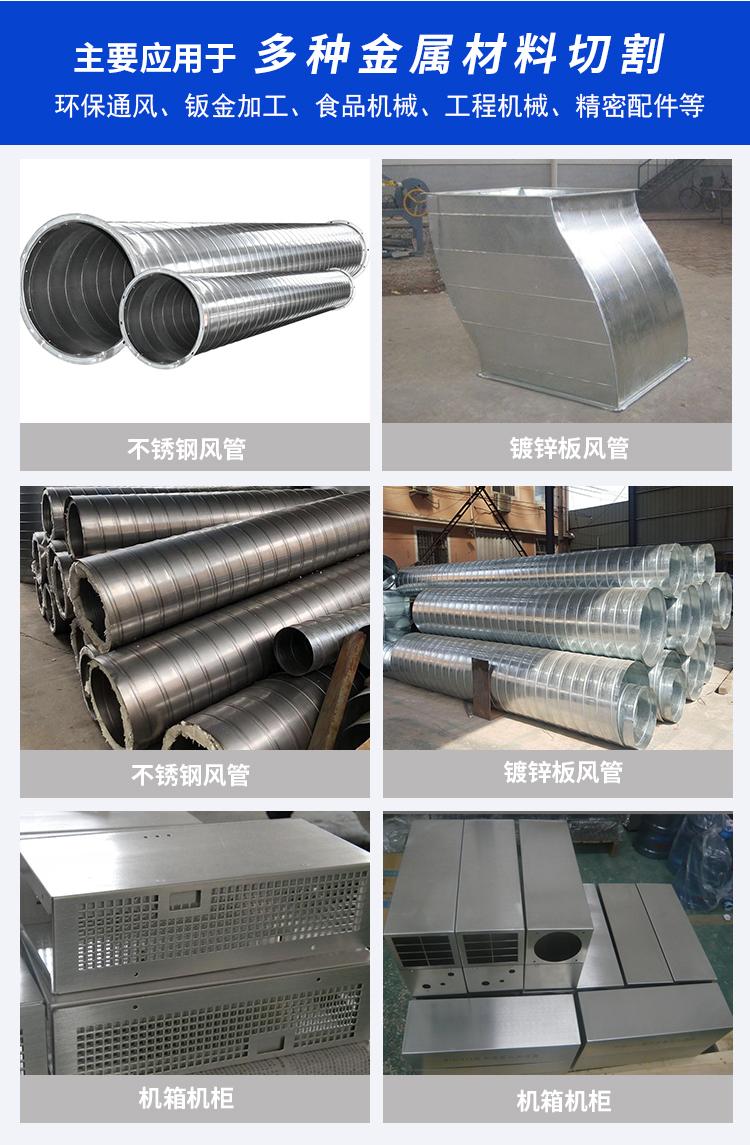

本生產線專為激光切割機原材料的輸送而設計製作,從卷料的開卷,校平壓觔和送料(變頻調速)一氣呵成,廣氾適用於五金、廣告、鈑金等生產 行業。機架採用優質鋼材整體焊接而成,剛性好,結構穩定。電氣系統均裝有過載保護裝置,以防因不慎過載而導致的損坏。該線主要由:電動放料架,校平壓觔機構組成,具有操作簡單,效果好等特點,深受用戶青睞。



校平壓觔送料生產線的特點:

  1. 校平壓觔機是集校平、壓觔于一身的鈑金加工機械之一;
  2. 即可單獨校平、又可單獨壓觔,也可校平和壓觔同時進行。
  3. 機構簡單、外形美觀,使用、調整、操作及維護簡單。
  4. 自動送料,極大保証了材料的平穩性,使卷板校平效果更佳。
  5. 維護成本低,操作簡答,攜帶方便;



機器優勢:

1、機器床身為整體焊件,加重機身更穩定更牢固,工作台面經過精密龍門銑床鑽孔銑平台,確保了機器重量均勻,即使機器在高速運行的情況下仍然能夠切割平順,很大程度的保証切割成品的精度。

2、機器最大加速度達到 1.6G,最大運行速度達 60m/min,切割速度快,加工效率高,可以為用戶創造更高的價值。

3、系統自動排版功能,只需要將圖案輸入到電腦中,系統就會自動進行合理排版,大大節省了人工排版的時間,提高工作效率。

4、行業首創跨版面智能編碼功能,自動為工件進行編號,能更好、更方便區分並找出所需要的工件,避免工件的錯誤拼接,為後續的製作工序帶來極大的便利,還確保產品質量。

5、可以超幅面分段連續切割, 無限長度排板,能夠使材料利用率達到最高,最大程度節省成本。

6、自動壓觔、校平一體,滾壓式多線壓觔,可在無限長的薄板平面上縱向一次性滾出多條強壓觔。在壓觔之前對板材進行校平,使得板材壓觔后的平整度更好,也更美觀。

7、機器帶有分區抽風設計,通過根據激光頭切割位置打開相應的抽風口進行抽風,降低粉塵量, 有利於保護機器和工作環境。



工藝流程:開卷——托料——導料——校平——壓觔



1.電動放料架:可以根據客戶的要求放置內徑為Ф480-620mm的料卷。卷料由1.5KW電機通過渦輪減速機驅動放料。卷料下裝有限位開關,可以控制料卷的自動放料和停料,其控制電路具有自動進料和點動退料的功能,控制簡便、可靠。

2.分料裝置:可以根據要求分層放置不同厚度、寬度的板料。

3.托料架:板料通過托料架進入導料架,托料架可以過渡調整緩衝料板,使進料平穩可靠。

4.導料架:導料通過導料架進入調平機構,導料架兩邊定位側板可左右調整,適應不同的板寬,並使板料對中于調平機,使進料平穩可靠。

5.校平裝置:前邊為一對送料輥,上輥外圓包膠,保証送料過程中不打滑,又保証不會損傷板料的外表面;後面依次為五條(下二上三)校平輥;一對壓觔輥,所有輥軸工作外圓表面均經鍍硬鉻處理,即經久耐用又保証不會損傷板料的外表面,校平輥的調節為兩端共用一條蝸杆傳動,在調節過程中保証了輥兩端的同步,避免跑料現象的發生,動力由電機帶動減速機通過鏈輪鏈條傳動,速度由變頻器控制。

6.以上各個動作一氣呵成,全部由各種電氣元件控制,操作方便。



機器參數:

項目

規格

材料

普通低碳、不鏽鋼

材料厚度

0.5-2mm

卷料寬度

≤1300mm

卷料內徑

Ф480-620mm

卷料最大重量

≤7T

壓觔

標準“V”型(坡度間距:210mm)

主電源

380V 50Hz 3

外接電源

220V

總功率

4.5KW

通風行業專用 開卷校平壓觔送料生產線 整卷通切 1通風行業專用 開卷校平壓觔送料生產線 整卷通切 2通風行業專用 開卷校平壓觔送料生產線 整卷通切 3通風行業專用 開卷校平壓觔送料生產線 整卷通切 4通風行業專用 開卷校平壓觔送料生產線 整卷通切 5
