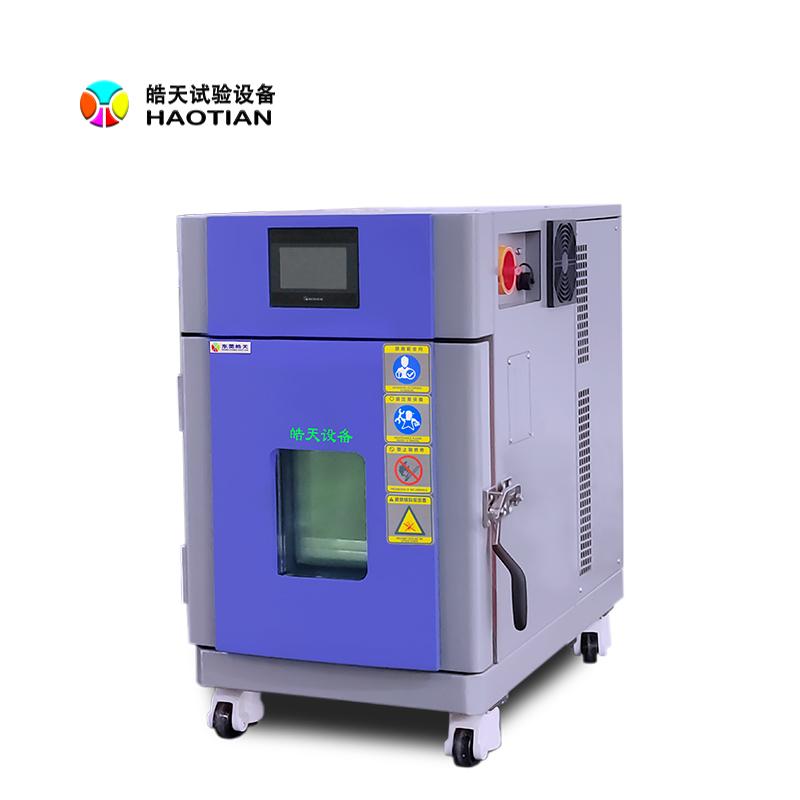

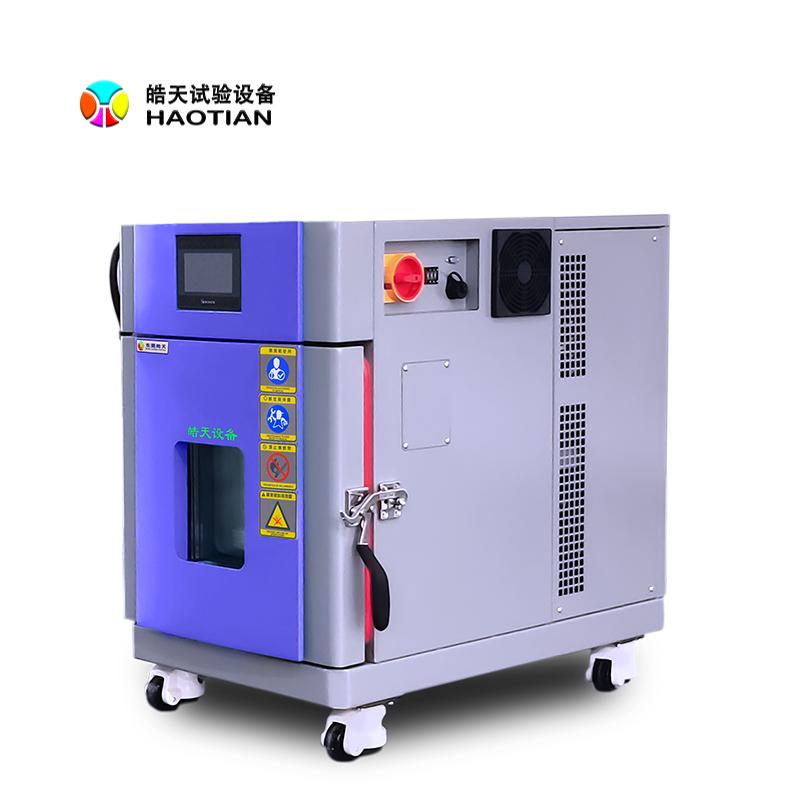

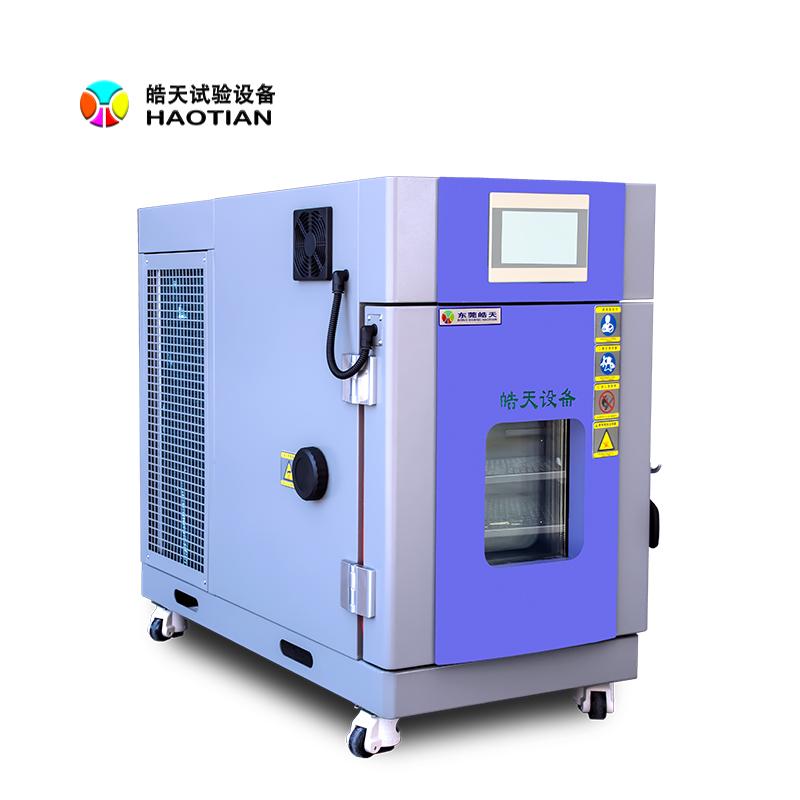

小型環境試驗箱

本小型環境試驗箱能模擬各種溫濕度環境，適用於檢測電子、電器、食品、汽車、橡膠、塑料膠、金屬等產品，滿足GB/T2423, GJB150A1/4各種惡劣環境下的可靠性機穩定性能等參數，將給您提供預測和改進產品質量及可靠性的依據。

採用高穩定度之白金PT-100測溫抵抗體，LCD中英文觸控式/觸摸式屏幕，附多組PID控制功能，配備RS-232C/485C連計算機接口控制，可模擬高溫高濕/高溫低濕/低溫高濕/高溫/低溫等不同的環境條件，更搭配容易操作及學習的高準確性之編程控制及定點控制系統，提供佳測試性能。小型環境試驗箱廣氾適應于產業界電子電器、軍工、塑料、五金、化工等行業，如:電子零件、汽車零件、筆記本等產品虛擬氣候環境測試。

用來考核和確定電工、電子產品或材料在溫度循環變化，產品表面產生高溫或低溫環境條件下貯存和使用的適應性。設備採用強迫空氣循環來保持工作室內溫度的均勻性。為限制輻射影響，設備內壁各部分溫度與試驗規定的溫度之差不大於8%，且試驗樣品不會受到設備內加熱與冷卻元件的直接輻射。

特點：

圓弧造型及霧麵線條處理，高質感外觀，並採用平面無反作用把手，操作容易，安全可靠;

全封閉結構，採用強力循環馬達，低嗓音冷凍裝置;

附有防震台墊，使得機台在運轉過程中能保持安靜及穩定;

具有被測試件通電測試功能(負載測試);

採用飛利浦照明窗口燈、內置耐高溫除霧裝置，便於觀察箱內產品試驗情況;

具有多種保護裝置，性能安全可靠。

擁有自主知識產權和外觀設計以及掌握環境試驗箱核心技術

控制儀表採用日本原裝進口"優易控"UMC1200，可實行遠程監控

制冷系統採用法國原裝泰康壓縮機組，並配有凝結水接水盤

核心電氣元器件均採用施耐德等進口知名品牌

沿襲國外環境試驗設備先進設計理念，水電分離

淺槽加濕，新穎獨特，抽屜式加水方式，超大水箱設計

工作室底部採用引流槽設計，防止蒸氣凝結，大限度保護測試工件

照明系統採用飛利浦套件，觀測窗採用漏斗形設計，觀測視野更開闊

獨特的漏電保護設計，操作更安全

精益求精，專注于每一個細節，使用更傾心

控制器

顯示器
試驗箱採用進口日本數顯觸摸按鍵溫濕度控制儀，P.I.D高精度控制，杜絕長期運行不穩定現象；濕度為直觀顯示控制，摒棄原有溫濕度相對照的缺陷顯示分辯率
溫度：0.1℃（顯示範圍）
時間：0.1min
濕度：0.1%RH（溫濕度試驗設備）
感溫傳感器：PT100鉑金電阻測溫體
控制方式：熱平衡調溫調濕方式
溫濕度控制採用P.I.D + S.S.R系統同頻道協調控制
具有自動演算的功能，可將溫濕度變化條件立即修正，使溫濕度控制更為穩定
附屬功能
故障報警及原因、處理提示功能
斷電保護功能
日曆定時功能（自動啟動及自動停止運行）
自診斷功能

電工電子產品基本環境試驗規程．

溫度控制儀表採用液晶觸摸屏微電腦PID控制SSR輸出運行。
1)顯示精度：溫度（01℃）；時間（1min）；濕度（0.1%RH）
2)圖像顯示：完整的顯示設定及程序曲線。120/10組容量，每組100/10段，可循環999次
3)控制模式：定值控制、程序控制
4)可顯示設定溫度、實測溫度、總運行時間、段運行時間、段剩餘時間、加熱狀態、日曆時間等
5)當發生故障時，可記錄顯示故障狀態
6)可選配USB接口存儲方便，帶有標準的RS-232或RS-485計算機通訊接口，可選配與計算機連接，實現上位機管理。在計算機上實現參數的設置修改、編程及試驗數據的存盤、打印。
7)具備斷電保護功能；有斷電保護功能和和自動開啟功能，用戶可以根據需要設定，包括斷電又來電后自動開啟的允許*長的時間間隔；



控制器	進口微電腦濕溫度集成控制器(溫度直接顯示百分數)
精度範圍	指示精度：溫度± 0.1℃、溫度±0.1%R·H
溫濕度傳感器	鉑鉑金電阻·PT100Ω
加熱系統	完全獨立系統，鎳鉻合金電加熱式加熱器
加濕系統	外置隔離式，全不鏽鋼鍋爐式淺表面蒸發式加濕器
循環系統	耐溫低噪音空調型電機，多葉式離心風輪



制冷系統：

為了保証試驗箱對降溫速率和低溫度的要求，本試驗箱的制冷系統採用進口壓縮機所組成的復疊式制冷系統，該制冷系統具有匹配合理、可靠性高、使用維護方便等優點，后制冷劑經截流閥絕熱膨脹做功，這時制冷劑溫度降低。再后制冷劑通過蒸發器等溫地從溫度較高的物體吸熱，使被冷卻物體溫度降低。此循環周而復始從而達到降溫之目的制冷系統的設計應用能量調節技術，一種行之有效的處理方式既能保証在制冷機組正常運行的情況下又能對制冷系統的能耗及制冷量進行有效的調節，使制冷系統的運行費用下降到較為經濟的狀態。

小型高低溫試驗箱的制冷機採用法國原裝全封閉壓縮機。

冷凍系統採用單元或二元式低溫迴路系統設計。

採用多翼式送風機強力送風循環，避免任何死角，可使測試區域內溫度分布均勻。

風路循環出風回風設計，風壓、風速均符合測試標準，並可使開門瞬間溫度回穩時間快。

升溫、降溫、系統完全獨立可提高效率，降低測試成本，增長壽命，減低故障率



1、淺漕加濕方法
2、加濕器控制方式：無觸點等週期脈衝調寬，SSR（固態繼電器）
3、具有水位自動補償、缺水報警系統
4、濕度控制均採用P.I.D + S.S.R系統同頻道協調控制
5、加熱加濕功率:遠紅外不鏽鋼高速加溫（0.75KW×3）鎳鉻合金電熱管

滿足標準：

本產品滿足G82423.22—87Nb，GB2423．34—86，GJBl50.9-86等國家標準，以及其它相關標準的要求。嚴格按GB 10592--89小型高低溫試驗箱技術條件進行設計製造，並可按軍標試驗要求GJB150.3-86，GJB150.4-86，及非標準製作各種高低溫環境試驗。

臺式與立式的區別：

設備外觀:

臺式恆溫恆濕試驗箱是桌上型;



立式恆溫恆濕試驗箱是落地式;



溫度範圍:

臺式恆溫恆濕試驗箱溫度範圍:RT+10℃~100℃;立式恆溫恆濕試驗箱溫度範圍:0℃~100℃;

濕度範圍:

臺式恆溫恆濕試驗箱濕度範圍:85~98% R.H;立式恆溫恆濕試驗箱濕度範圍:30~98% R.H。

控制儀表:

臺式恆溫恆濕試驗箱:國產 數顯表;立式恆溫恆濕試驗箱:智能溫控儀表。

產品說明:

溫度範圍:0、-20℃、-40℃、-60℃、-70℃~+100℃(+150℃)

溫度均勻度:±2℃ (空載時)

溫度波動度:±0.5℃ (空載時)

濕度範圍:20%~98% RH(溫度在25℃~80℃時)

濕度偏差:+2、-3% RH

升溫速率:1.0℃~3.0℃/min

降溫速率:0.7℃~1.0℃/min

時間設定範圍:1~9999 小時

材質：

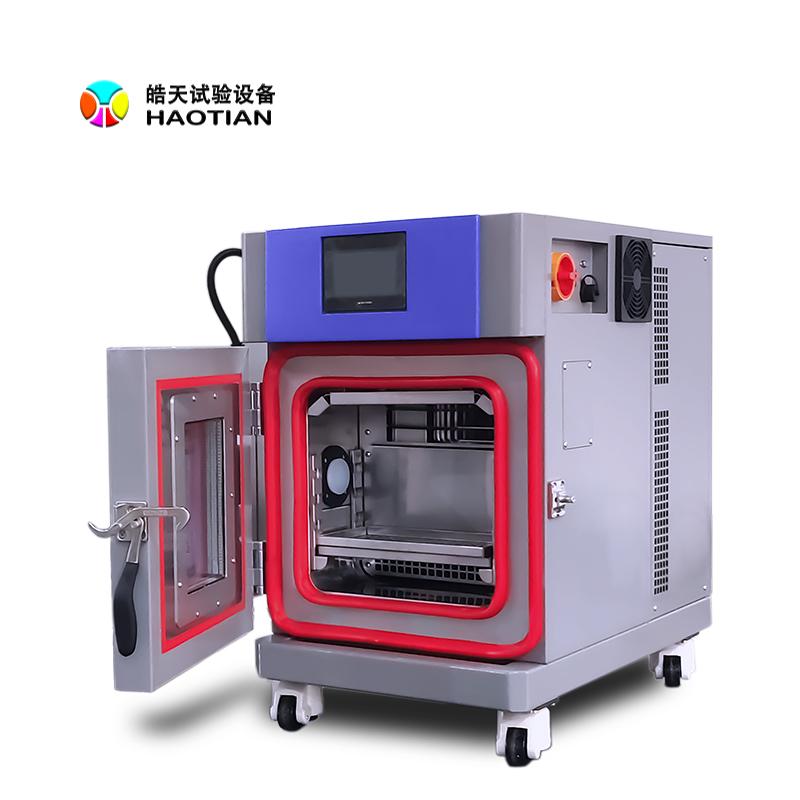

1、工作室內壁採用進口SUS304﹟不鏽鋼鏡面板加工成型，壁面耐高溫、耐腐蝕且易於清洗。

2、外殼採用優質冷軋板加工成型，表面磷化靜電噴粉經高溫處理，耐摩擦，耐腐蝕，耐剝離;也有公司採用SUS34#紗紋不鏽鋼，主要常見于廣東廠家或者臺灣廠家。

3、保溫隔熱層採用硬質聚胺脂發泡及超細保溫棉。

4、不鏽鋼翅片式高速加溫(1.0KW×1)電熱管。

5、專用電機、離心對流風扇，以達強度對流 垂直擴散循環。

6、進口SUS304﹟不鏽鋼鏡面板特製風道，採用分流鼓風，可有效保証試驗箱內溫度循環的均勻性。

7、不鏽鋼可移式樣品試架，每層承重達25Kg以上(共二層)。

8、制冷系統選用法國原裝進口單元式泰康全封閉壓縮機組，制冷劑採用DUPONT公司歐Ⅱ標準R404a冷媒。

9、風冷式冷凝器，翅片式對流蒸發器。

10、進口制冷輔助件(意大利產電磁閥，過濾器，美國產壓力控制器，油壓控制器，避震軟管，臺灣產油分離器等)。

11、溫度測量採用進口PT-100傳感器。

12、溫度控制採用進口溫度控制器(設置方式為輕觸按鍵式).對箱內所需溫度進行檢測和控制，加熱執行元件採用SSR固態繼電器。
