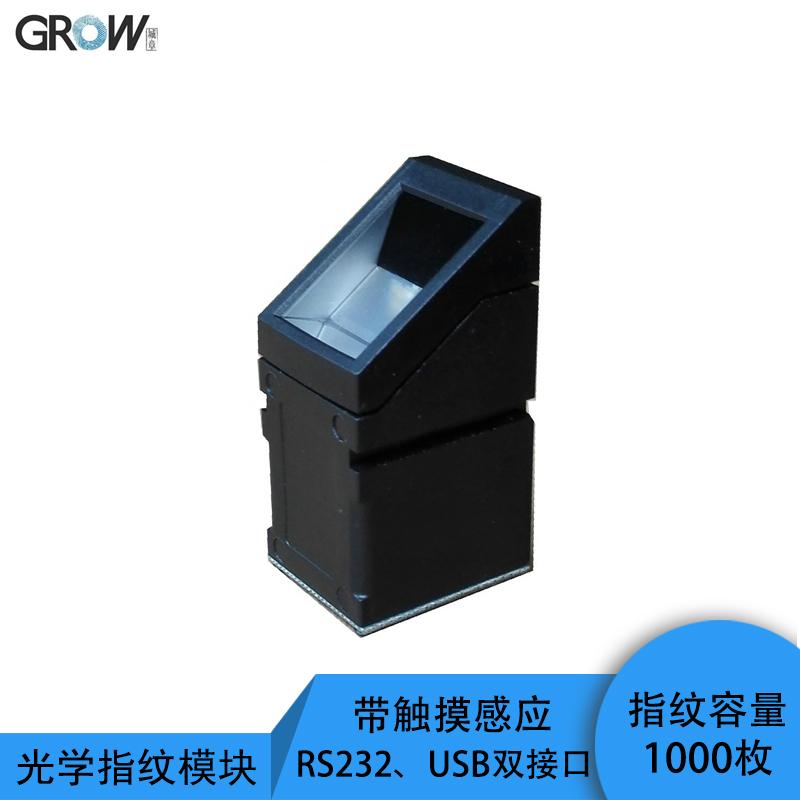

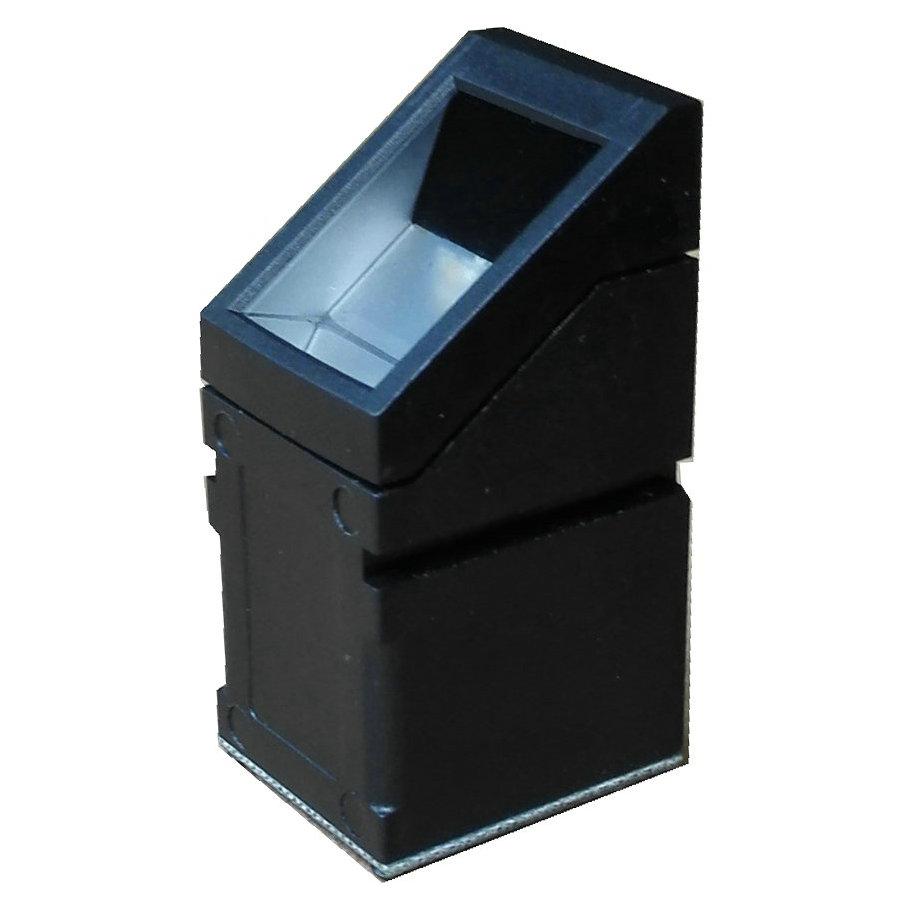

R307指紋模塊由光學指紋傳感器、高速DSP處理器、高性能指紋比對算法、大容量FLASH芯片等軟硬件構成，性能穩定，結構簡單，具有指紋錄入、圖像處理、指紋比對、搜索和模板儲存等功能

採用暗背景採集指紋，光顏色可選，紅，藍，綠，白光等。

發貨清單： 指紋模塊一個，連接短線一根。

產品特點：
　◆　功能完善：獨立完成指紋採集、指紋登記、指紋比對（1:1）和指紋搜索（1:N）功能。
　◆　體積小巧：產品體積小巧，沒有外接算法DSP芯片的電路板，已經集成一體，方便安裝，故障少。
　◆　超低功耗：產品整體功耗極低，適用於低功耗要求的場合。
　◆　抗靜電能力強：具有很強的抗靜電能力，抗靜電指標達到15KV以上。
　◆　應用開發簡單：開發者可根據提供的控制指令，自行指紋應用產品的開發，無需具備專業的指紋識別知識。
　◆　安全等級可調：適用於不同的應用場合，安全等級可由用戶設定調整。

   ◆   手指觸摸感應信號輸出，低電平有效，感應電路待機電流極低，低於5uA.

R307指紋模塊的簡要說明：



1.指紋容量：

R307指紋模塊存儲容量是1000枚。

2.接口的說明：

    R307指紋模塊上同時有RS232和USB2.0，雙接口與外界通信；USB2.0接口可以連接電腦； RS232接口是TTL電平，默認波特率為57600，可以進行更改，請參考通信協議；可以與單片機，例如ARM，DSP等帶串口的設備進行連接，3.3V 5V的單片機可以直接連接。連接電腦需要進行電平轉換，請注意電平轉換，例如MAX232電路。

3.關於模塊的檢測

     指紋模塊上電后，指紋採集窗口會閃一下，表示自檢正常，如果不閃，請仔細檢查電源，是否接反，接錯等。正常工作時芯片有一些熱，，這是正常現象，已經經過嚴格的測試，可放心使用。





技術參數：

供電電壓：DC 4.2~6.0V

供電電流：

工作電流：50mA（典型值）

峰值電流：80mA



指紋圖像錄入時間：＜0.3秒



窗口面積：14╳18 mm



匹配方式：

比對方式（1:1）

搜索方式（1:N）



特征文件：256字節



模板文件：512字節



存儲容量：1000枚



安全等級：五級（從低到高：1、2、3、4、5）



認假率(FAR)：＜0.001%



拒真率(FRR)：＜1.0%



搜索時間：＜1.0秒 （1:1000時，均值）



上位機接口：UART\USB1.1



通訊波特率(UART)：(9600╳N)bps其中N=1～12（默認值N=6，即57600bps）



工作環境：

溫 度：-20℃－+40℃

相對濕度：40％RH－85％RH (無凝露)



儲存環境：

溫 度：-40℃－+85℃

相對濕度：＜85％H（無凝露）



適用於指紋鎖,指紋保險櫃等場合。



指紋模塊電路板示意圖：





如果採用DC3.3V電源，如下圖短路就可以，但需小心，如電源接錯，模塊立刻燒燬！

 指紋模塊尺寸圖：











需要安裝支架請點擊以下鏈接：

https://item.taobao.com/item.htm?spm=a1z10.5-c.w4002-11287853667.31.FwY8b4&id=523916335298

注：1.價格不含稅,少量採購請勿議價。100台以上價格另議。

    2.包裝:零部件工業包裝

    3.因本產品是零部件，開發時需要您有一定專業基礎，不提供基礎技術的支持；有質量問題可以換貨，不能退貨。對於規模應用本產品的，由生產廠家直接提供技術支持。

     4.由於指紋模塊是個部件，其接口是沒有保護電路的，在接線及電源時千萬不要搞錯，否則燒燬主芯片是不保修的，學生朋友購買尤其要注意。

     5.本人由於不懂技術，無法提供週到的技術支持，學生朋友請謹慎購買，對服務有高要求的買家敬請繞行。
