功能簡介

支持SD或TF卡 USB 讀取 128G

支持FM收音功能 87~108M

支持藍牙接收功能：藍牙版本4.2

支持視頻播放格式: RM/RMVB MKV AVI MPG F MV MP4/M4V MOV VOB PMP

     （RM、RMVB、DVD、SVCD、VCD、DVCD、DVIX、FLV、MKV、AVI等標準格式）

支持音頻播放格式：MP3 WMA OGG FLAC APE AAC AC3 ATRA DTS

支持圖片瀏覽格式： JPEG BMP GIF PNG

支持電子書瀏覽格式： TXT LRC .C

功能特點：



• 5V直流電源，支持U盤 SD卡 USB硬盤接口；
• 支持多種編碼格式MPEG-1,MPEG-2,MPEG-4 ,H264 XVID視頻解碼最高可達1280*720. 內置2聲道輸出.
• 支持藍牙接收功能：藍牙版本4.2
• 動態設置功能， 數碼相冊流暢播放、
• 主控內置封裝16*16 DDR內存
• 電腦下拉式菜單設置，操作更方便、舒適；
• 超強兼容RM，RMVB，DVD、SVCD、VCD、DVCD、DVIX、FLV , MKV,AVI、MP3等標準格式，流暢解讀MP3、 WMA、OGG、FLAC、ACC、APE；
• 支持電子書功能 輕鬆瀏覽TXT 文本
• 多種語言支持(默認中文、英語、其他語言根據需要可添加)、
• 視頻輸出支持：CVBS（通過視頻模式菜單選項的TV-OUT實現，視頻輸出）

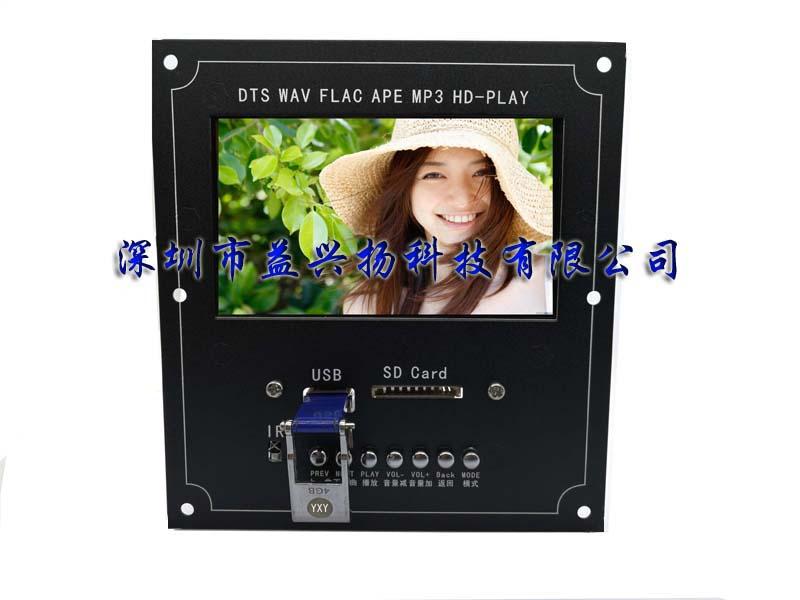

• 液晶屏：支持4.3寸液晶屏顯示
• 音頻輸出支持：立體聲（R/L）
• 可以配置VFD/LCD/LED做各類功能顯示（需開發開發接口）；
• 可以內置FAT32格式大容量硬盤，可以輕鬆自如在多分區硬盤里你喜歡的電影，音樂，圖片
• 方便快捷紅外遙控操作，
• 支持高清視頻分辨率（1280*720）
• 支持RM/RMVB格式的分辨率為（1280*720）
• 支持圖片格式： JPEG，BMP，柯達PICTURE，CDG；
• 播放視頻格式：RM，RMVB，DVD、SVCD、VCD、DVCD、DVIX， MPEG4 ,AVI，VOB等；
• 播放音頻格式：MP3,WMA,HDCD；OGG、FLAC、ACC、APE
• FM收音 87.0---108.0MHZ
• 帶AUX輸入,
• 軟件智能升級

應用範圍：

• 可以做支持HDCD、CDG、MPEG4 AVI VOB DIVX5.1格式的數碼相框、PMP、廣告機；
• 做成TV BOX產品，與現有電視機配套，可以在電視機看電影、聽音樂、瀏覽數碼照片；
• 可為音箱、HD TV、液晶顯示器、機頂盒、HDMI、投影機製造商嵌入式應用等配套板服務；
• 提供連接接口和連接方法指導。也可以根據客戶實際需要進行訂做。



輸出接口

電源供電接口：5V 1A

  視頻輸出接口：CVBS（復合視頻輸出）

  音頻輸出接口：左右聲道模擬信號輸出

  音頻輸入接口：AUX （左右聲道模擬信號輸入）

    支持USB硬盤直接插入播放,USB硬盤供電電流足夠的情況下

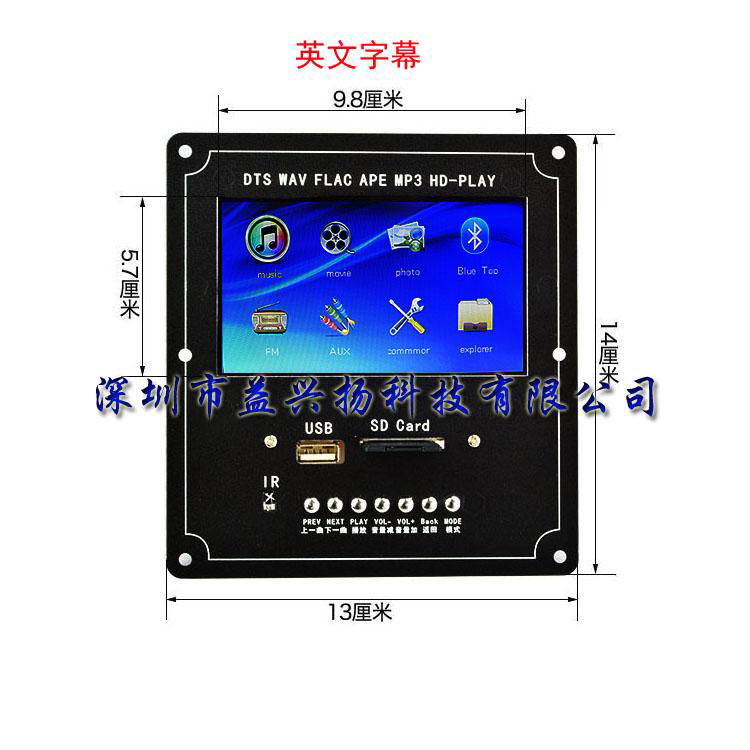

圖1：產品主頁圖

通過 遙控器或按鍵上一曲/下一曲選擇圖標，播放暫停鍵進入相關功能

MUSIC（音樂）模式

>>當SD卡或USB 有音樂的時候 可通過移動圖標進入音樂播放模式

音樂播放界面 ，支持后插優先-插入知道播放

支持數字選歌—歌曲按拷貝順序自動排列，自動生產歌曲曲目號碼

1.循環-按遙控器菜單鍵調出-左右移動到播放鍵切換



a重複全部

b順序播放

c隨機循環

d重複一首

e播放一首

2.EQ

a經典

b爵士

c流行

d正常

e搖滾

    c: 退出音樂按 返回

MOVIE （視頻）模式

播放中按返回可選擇列表裡的視頻

視頻播放界面-按設置可調出菜單

1.聲道選擇：左聲道、右聲道、立體聲；

  2.時間選擇：設置時間；

3.播放模式：順序播放、隨機播放、單曲播放、全部循環；

4.屏幕選擇：全屏、原始、拉伸、拉寬、自動

5.視頻輸出： 4.3寸液晶屏，（TV-OUT僅視頻模式通過菜單選擇視頻輸出）

 長按上下曲不放為快進快退，鬆開為停止快進快退

PHOTO（圖片）模式

自動讀取存儲卡或U盤的圖片，按播放鍵可輪番播放

按菜單鍵可調出設置菜單

通過上下曲上下移動光標選擇圖片文件，按播放鍵確認播放

通過遙控器菜單鍵調出菜單

1.放大：圖片放大（按PLAY/PAUSE鍵）

2.旋轉：按順時針旋轉90度

3.亮度:1-9

4.特效：默認、淡入淡出、水平百葉窗、垂直百葉窗、向上拖動、向下拖動、向左拖動、向右拖動、向上展開、向下展開、向左展開、向右展開、縮小、放大、馬賽克、隨機.(備註:遙控有效)

5.速度：慢、中、快、自定義（0-59）

6. 比例

   ①：自動

②：原始

③：裁剪

④：拉伸

c: 退出相冊按 返回鍵

FM（收音）模式

a：按 播放/暫停鍵 進入FM主界面

b: 短按 播放/暫停鍵 自動搜索電台

c: 收音搜索頻道有三種 通過菜單鍵調用

1.自動搜索

2.頻道選擇

3.手動搜索

D: 按返回退出收音機

藍牙模式

進入藍牙模式 打開手機藍牙搜索Bluetooth點擊和手機配對即可接收手機音頻



二、AUX IN狀態

 a:AUX模式實現外部音頻信號轉接到內部輸出

系統設置

1.語言：中文、英文

2.產品信息：顯示存儲卡或USB容量

3.恢復出廠設置：是/否

4.輸出：NTSC、PAL

5.音量：當前音量

6.背光亮度：設置液晶屏背光亮度

7.關閉背光：設置液晶屏背光延時關閉時間
