品牌：臺灣福碩FOCUS CNC

型號：FCL-200/ FCL-200S/ FCL-200HT/ FCL-200MC

品名：CNC線軌車床

加工零件：




控制器搭配

FANUC控制器
​

圓柱插補功能

極座標插補功能



Manual Guide i（選購）可提供對話式的編輯功能，並可執行3D加工模

SIEMENS控制器

控制器搭配 10.4“大熒幕，操作更方便，並可選配SHOP TURN功能，提供全圖形化的操作環境，操作者完全不需使用G碼，即可完成加工程式。

• 雙圖示動態模擬

• 3D成品模擬（選購）

• 3D剖面檢視功能（選購）


FCL-200MC動力銑削系統

採用目前*型選刀速度最快的伺服刀塔、三片式離合齒定位、油壓快速
鎖定，換刀時間（鄰刀）僅需0.2秒，動力銑削之鑽孔能力、攻牙能力、端銑能力提供高效能加工整合。

FCL-200高速高精度油壓凸輪刀塔



10支刀的油壓凸輪式刀塔，精確快速換刀定位時間0.3秒，換刀重現精度0.002mm。

FCL-200MC 高精度CS分度主軸系統

主軸由高解析度回饋裝置之CS主軸馬達伺服驅動，完成高精密分度。

FCL-200 主軸扭力圖

FCL-200MC刀具系統圖

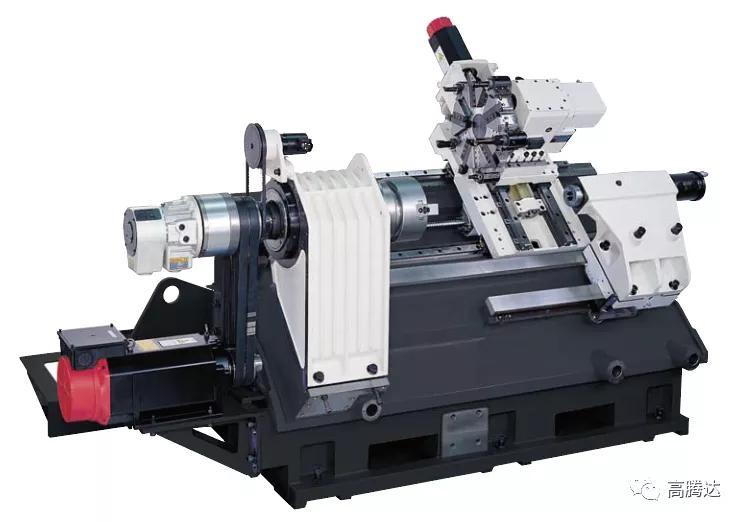

FCL-200/HT/MC 主軸結構圖

FCL-200刀具干涉圖

FCL-200HT刀具干涉圖

FCL-200 加工區域行程圖

FCL-200S 刀具干涉圖

FCL-200S加工區域行程圖

FCL-200MC 刀具干涉圖

FCL-200MC加工區域行程圖

機床規格圖：
