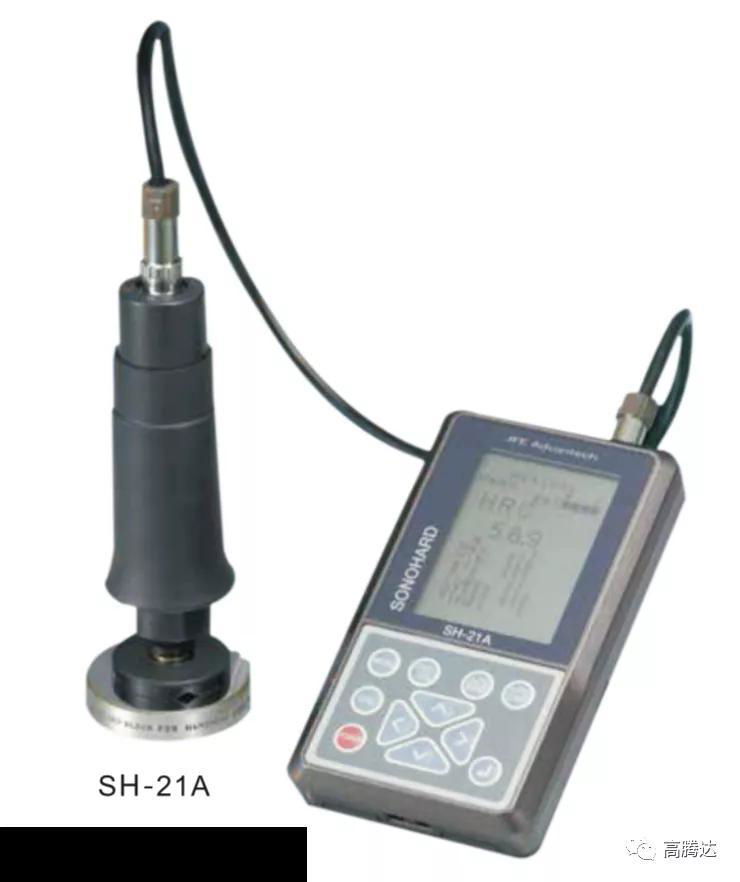

詳細說明： SH-21A手持式金屬硬度計 日本JFE

型號：SH-21A-E

品名：手持式硬度計

品牌：日本JFE

產品應用：

對大型結構、車輛、船舶、鋼塔、橋梁、航空飛機等進行硬度量測。

應用於特別難接觸到的位置的硬度量測，如：有凹槽的區域和內R-部分複雜型零件、金屬澆鑄、齒輪、曲柄軸和組件的零件。

便攜式測量


在線測量——裝在生產線上進行在線測量

裝在測量台測量微小物件的硬度


裝在測量台測量微小物件的硬度


產品特點：

可在几秒鐘內測量，減少了測量時間。

檢測痕跡極其微小（約0.1mm2）最適用在量測表面硬化處理的金屬制品，可保持制品完美外觀。

硬度值可直接讀數（HV，HRC，HS，HB），所以硬度值可一次測量，無需計算公式。

材料強度水平可以根據抗拉強度（N/mm2）進行換算。

測量位置及材料（木、鐵、樹脂等）都不影響測量。

可儲存多達2000個數據，並且可將數據傳輸至PC端。

內置10片校準存儲器，每次工作性質變化時，不需要重新校準。

方便攜帶的充電包，便於在無法接電位置的測量.

測頭採用了靜壓類型，消除了需要臨時零件和年度更換的成本。

可設置上/下限報警，在測量時通知是否超過工件的允許極限。

可以外接打印機。

產品規格：



型號	SH-21A-E（電動/手動切換式測頭）
測量壓頭	Micro-Vickers金剛石壓頭（面對-136º面角度）
測量範圍	1. Rockwell硬度：10.0~70.0HRC 2. Vickers硬度：100~999HV 3. Shore 硬度：20~99.9HS 4. Brinell 硬度：85~550HBW
重複性	HRC:+1.0HRC/HV:+(3%rdg)HV/HS:+1.0HS/HBW:+(3%rdg)HBW
適用測試材料	以鋼為主要材料，其他金屬材料也可以通過對標準硬度試驗塊進行校準后測量。
顯示器	數字顯示（LCD，4位）與EL背光
數據存儲	2000個
數字顯示裝置	1HV，0.1HRC，0.1HS，1HBW，1N/mm2（抗拉強度）
允許操作溫度	0~50ºC
電源	AC適配器（100~200V）或鋰電子充電電池，可連續操作8小時（新電池）
外部尺寸	顯示器：97mm（W）x172mm（H）x50mm（D）測頭直徑：50mm，長度：170.5mm
攜帶箱尺寸	389mm(W)x 132mm(H) x 200mm(D)

SH壓痕計算值

載荷P=大約2kgf（約20N）

硬度HV	硬度計算值壓痕尺寸	計算值壓痕深度	轉換值HRC
100	0.193	0.028	-
200	0.136	0.019	(11)
300	0.111	0.016	30
400	0.096	0.014	41
500	0.086	0.012	49
600	0.079	0.011	55
700	0.073	0.010	60
800	0.068	0.010	64
900	0.064	0.009	67

載荷P=大約1kgf（約10N）

硬度HV	硬度計算值壓痕尺寸	計算值壓痕深度	轉換值HRC
100	0.136	0.019	-
200	0.096	0.014	(11)
300	0.079	0.011	30
400	0.068	0.010	41
500	0.061	0.009	49
600	0.056	0.008	55
700	0.051	0.007	60
800	0.048	0.007	64
900	0.045	0.006	67

測量注意事項

1．       表面粗糙度的影響

硬度	表面粗糙度	0.8a	1.6a	3.2a
31.5HRC	X	31.5	31.7	30.9
	Ó	0.4	0.5	0.8
50.8HRC	X	50.5	50.5	50.3
	Ó	0.3	0.3	0.6
65.5 HRC	X	65.4	65.3	65.1
	Ó	0.2	0.2	0.4

X：平均值

Ó：標準偏差測量頻率為100

2．       可測量尺寸（2kgf/約20N載荷）

①尺寸：15mm（寬）x15mm（長）或更大

②厚度：t=7mm或更大

③球的最小直徑：50mm或更大

3. 角度偏差

探頭尺寸
