日本union THS-10測厚顯微鏡在易拉蓋刻痕深度測量的應用

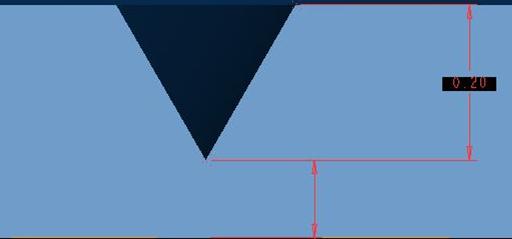

一些碳酸飲料及啤酒採用易拉罐包裝，而易拉罐中的易拉蓋是其中最重要的部分。有些易拉罐飲料在儲存后一段時間易拉蓋刻痕開裂，有些易拉罐飲料在使用拉環開啟易拉蓋時無法打開或者開啟殘留毛刺對消費者造成傷害等等。以上這些情況都是由易拉蓋上的刻痕深度不符合標準造成。

針對易拉蓋刻痕無法使用接觸式測量方式進行測量，Union推出一款光學顯微鏡THS-10來檢測易拉蓋的刻痕深度。

品牌：Union

型號：THS-10

名稱：測厚顯微鏡

THS 是一款非接觸式測量厚度的光學顯微鏡。它的設計依據光學焦點檢測原理，當觀察到準確的位置和圖像時，即可測量厚度，*測量厚度為25mm。這種方法是結合上、下顯微鏡光學系統的精確聚焦單元，整合焦點指示器（目標分別標記）而觀察試樣的位置和形狀。

裂像標記（如圖）

測量方法：

A、先將上下兩鏡頭在不加任何測量件的情況下同時聚焦，此時兩個清晰的裂像標記出現在顯示器上。然後，將Z軸數字計數器置零。（ 如圖）

B、將樣品放置在顯微鏡工作臺上，然後移動下鏡頭聚焦于樣品的底部。（ 如圖）

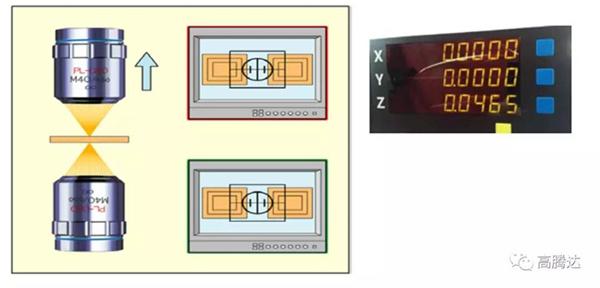

C、當下鏡頭聚焦到測量零件表面后，再移動上鏡頭的調焦旋鈕。當裂像指示器清楚的聚焦在測量樣品表面時，此時讀數器上顯示的數值即為所測樣品的厚度（ 如圖）

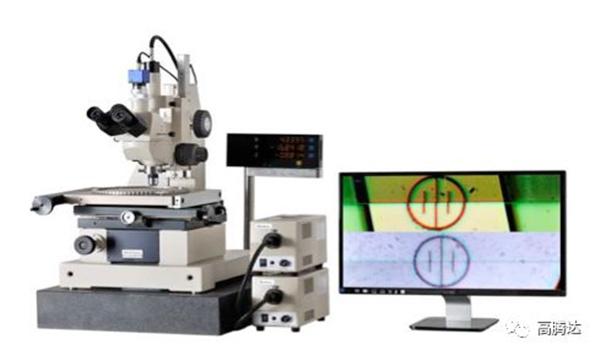

THS-10 實物圖像：

設備規格：

應用實例：

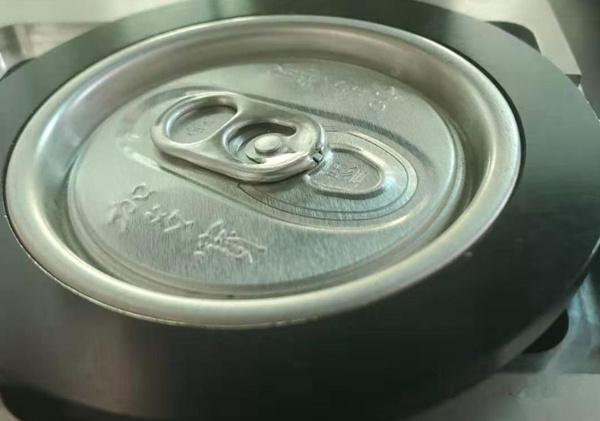

某款飲料易拉蓋

針對不同型號的易拉蓋設計專用的治具，測量刻痕深度。
