燈條恆流二極管 CN4020 CN4030

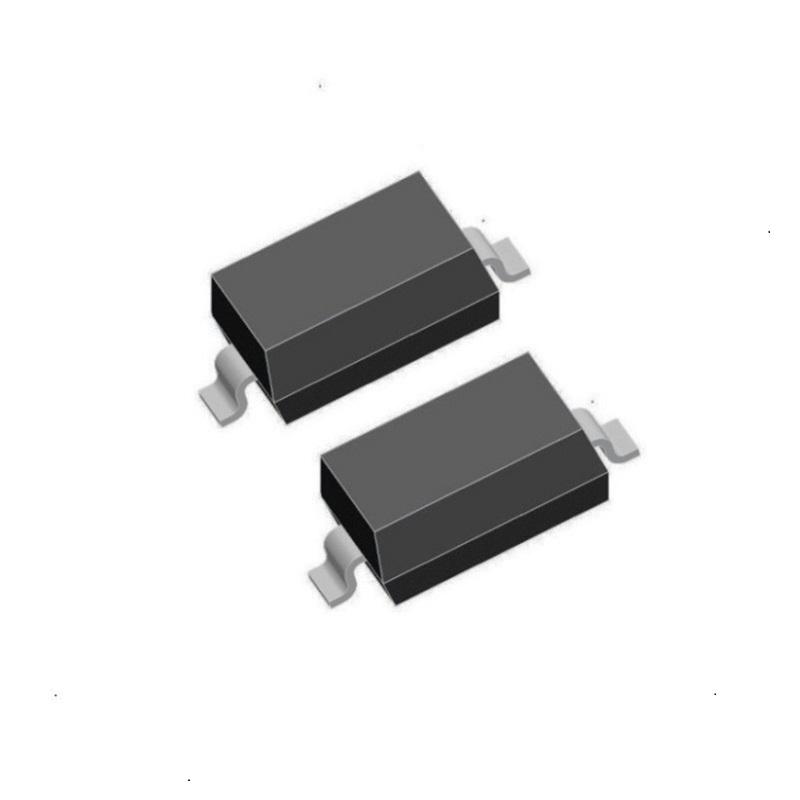

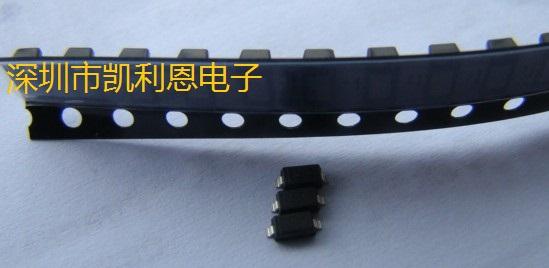

CN4020/CN4030主要應用於一些輸入電壓變化較小的場合，在一定的電壓波動範圍內保持輸出電流恆定。應用簡單，直接串接于LED燈串迴路中，只要恆流管二端的電壓不超過最大耐壓範圍內即可。封裝採用SOD-123二個腳的封裝，體積很小，直接替換于電阻的模式。電路具有簡單、經濟、可靠等特點。
對PWM或DMX調光模式兼容一致性好,反應速度快無延遲.
特點：
1.啟動恆流只需1.3V；　
2. 線路簡單，可靠，成本低；　
3. 並聯可增大電流；
4. 恆流精度高，+/-1mA以內；
5. 可應用於各類恆流源基準

非常適合用於下列場合
1. 輸入電壓變化較小；
2. LED的VF值變化較大；
3. 空間有限的場合；

型號 封裝 恆定電流 耐壓 開啟電壓 適用範圍
CN4010 SOD-123 11-13mA 50V(有過溫保護降電流效果） 1.35V 燈條、模組
可直接替換ON(安森美)
NSI45020系列
NSI45030系列
CN4015 SOD-123 14-16mA
CN4020 SOD-123 18-20mA
CN4025 SOD-123 24-26mA
CN4030 SOD-123 28-30mA
CN4060 SOT-23/SOT-89 54-56mA
