型號: | BST874 |
---|---|
品牌: | 貝斯特 |
原產地: | 中國 |
類別: | 建築、裝飾 / 其它建材 |
標籤︰ | 碳纖維網格加固 , 結構加固補強材料 , 建築結構補強材料 |
單價: |
¥100
/ 件
|
最少訂量: | 1 件 |

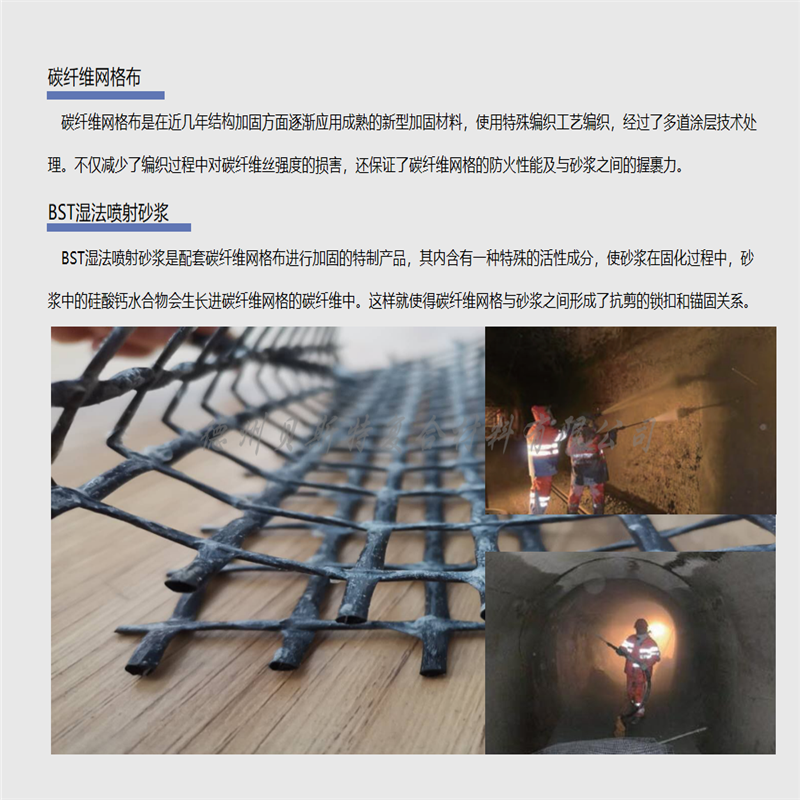

貝斯特加強型碳纖維絲網網格布
什麼是碳纖維網格布?
碳纖維網格布又稱碳素纖維布、碳纖布、碳纖維編織布等,碳纖維網格布具有強度高,密度小,厚度薄,基本不增加加固構件自重及截面尺寸等特點,目前被廣氾應用於各大領域的建築結構加固補強材料。
碳纖維網格布加固的特點:
用於結構構件的抗拉和抗震加固,該材料與配套浸漬膠共同使用成為碳纖維復合材料,可構成完整的性能卓越的碳纖維布片材增強體系,適用於處理建築物使用荷載增加、工程使用功能改變、材料老化、混凝土強度等級低於設計值、結構裂縫處理、惡劣環境服役構件修繕、防護的加固工程。
碳纖維網格布主要用途:
適用面廣,廣氾適用於建築物、橋梁、隧道等各種結構類型、結構形狀的加固修復和抗震加固及節點的結構加固。施工便捷,無需大型機具設備,沒有濕作業,無需動火,無需現場固定設施,施工占用場地少,施工工效高。高耐久性,由於不會生鏽,非常適合高酸、碱、鹽及大氣腐蝕環境中使用。
碳纖維網格布又稱碳素纖維布、碳纖布、碳纖維編織布等,碳纖維網格布具有強度高,密度小,厚度薄,基本不增加加固構件自重及截面尺寸等特點,目前被廣氾應用於各大領域。

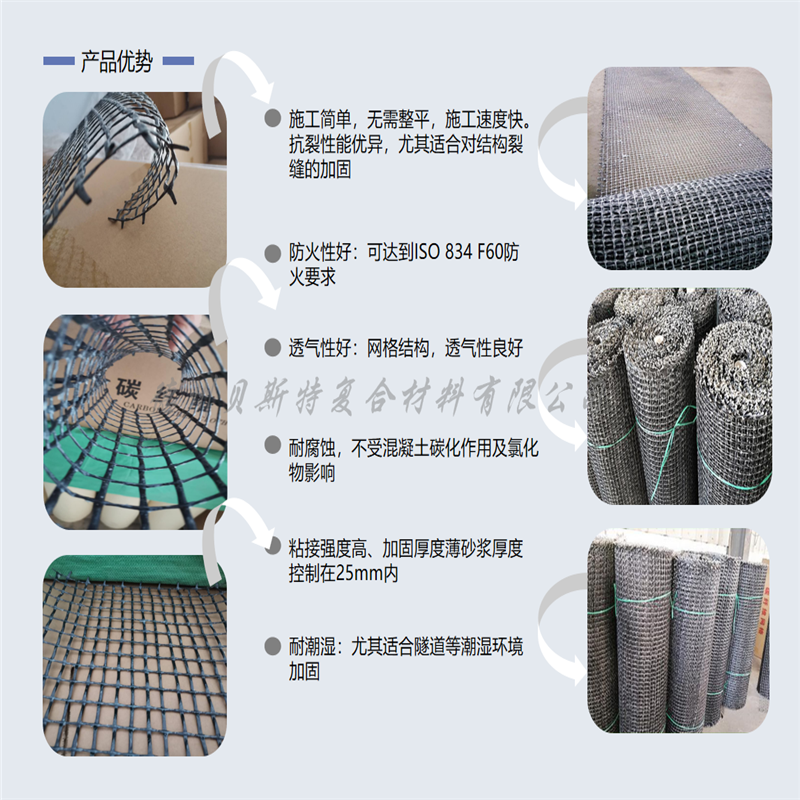

貝斯特復材碳纖維網格布有哪些優勢?
(1)施工簡單、快捷方便:施工前基層無需整平修復工作,可用砂漿噴塗機進行大麵積施工,施工速度快。
(2)抗裂效果好:適合於結構裂縫控制加固。
(3)耐久性好:碳纖維為惰性材料,因此不會發生腐蝕,且對原有鋼觔起到碱性保護的作用。混凝土的碳化作用和混凝土中的氯化物,不會對碳纖維網格的材料性能產生影響。
(4)防火性能好:1cm 砂漿保護層可達到防火標準ISO 834 F60的要求。
(5)適合於潮濕表面及環境:施工前需對基層進行潤濕,對基層濕度含量無要求,適合於潮濕界面。
(6)加固厚度薄:一般情況下砂漿厚度只需要1.5-2cm。可以減少噴射混凝土保護層的厚度(如隧道,可降低4cm左右的厚度)。
施工注意事項
貝斯特碳纖維網格布以處理鋼觔鏽蝕的問題從一端向另一端將網格鋪貼在砂漿中,施工簡單無需焊接及大型複雜機械,第二層砂漿噴漿前1小時可用砂漿噴塗機進行大麵積施工沒有濕作業。碳纖維網格取捨按工程實踐需求裁剪碳纖維網格。在砂漿上鋪設碳纖維網格在靠前層砂漿表面攤鋪碳纖維網格,碳纖維網格的碳纖維絲方向需按照規劃的方向進行安排,碳纖維網格的搭接寬度為20cm。攤鋪時需對端部進行暫時固定,保証攤鋪完畢后,整個碳纖維網格表面的平整度。碳纖維網格需用泥剷按砂漿層中。需保証加固材料的纖維盡可能的拉緊。我司專業生廠橋梁加固系列產品:包括水下玻纖套筒,碳纖維網格布,預應力碳纖維板,碳纖維布,粘鋼膠及配套材料等。
施工方案
準備濕法施工機械→原混凝土基層處理→貝斯特BST-SM噴射砂漿拌制→結構表面噴射第一層BST-SM砂漿→貝斯特BST 碳纖維網格剪裁→在BST-SM砂漿上鋪設碳纖維網格→網格尾部固定→噴射第二層BST-SM砂漿→表面平整
碳纖維網格施工注意事項
①噴射時應根據不同噴射面採取不同的噴射方法,噴射作業應分段分片依次進行,施工順序應自下而上。
②舊混凝土表面應充分濕潤,避免混凝土噴射到原結構后,在新舊結合面處水分很快被吸干,使界面處混凝土不能充分水化而影響混凝土結合力。
③未初凝的BST-SM砂漿與基材間的結合力較差,切忌第一層BST-SM砂漿尚未初凝,即噴射第二層BST-SM砂漿,以免造成砂漿和網格脫落。
貝斯特碳纖維網格布,採用進口碳纖維絲編織而成。與貝斯特高強度噴射砂漿配合使用,可用於:抗彎加固 、抗剪加固、軸向抗壓加固、抗震加固、裂縫控制加固等。
1、碳纖維網格布工藝流程:
2、基層清理鑿毛:用高壓氣泵將構件加固面上因作業帶來的浮塵、浮渣,尤其脹栓週圍清理乾淨。在噴塗聚合物砂漿之前,應提前6小時對被加固構件表面進行噴水養護保持濕潤,並晾至構件表面潮濕且無明水。
3、 聚合物砂漿施工
(1)聚合物砂漿配製:按照產品說明要求配比進行砂漿的配製。用小型砂漿攪拌機進行攪拌,攪拌約 3~5 分鐘至均勻,然後倒入灰桶進行抹灰。當採用人工抹灰工藝時,一次攪拌的聚合物砂漿不宜過多,要根據施工進度進行制備,以免制備的砂漿存放時間過長,砂漿存放時間不得超過 30 分鐘。
(2)採用噴塗設備,第一層聚合物砂漿的噴塗:
在界面劑凝固前噴塗第一層聚合物砂漿。調節手輪, 使泵送壓力達到10-15bar,空壓機 400-500L/min,打開噴槍口的壓縮空氣開關,將料均勻噴塗在被加固表面。噴塗厚度應基本覆蓋上網片(約一公分厚度左右),完成一次噴塗。
4、碳纖維網格安裝及鋪貼
碳纖維網格下料:應按照設計文件的說明和加固的具體部位尺寸進行碳纖維網格下料。下料尺寸應考慮受力方向搭接長度不小於 150mm,非受力方向無需搭接;
網片需要搭接時,沿主觔方向的搭接長度應符合設計要求,如設計未註明, 其搭接長度不應小於 150mm,且不應位於受力最大位置。
從一側迅速向另一端將網格鋪貼在砂漿中,輕輕按入,以不下垂為宜。
5、後續聚合物砂漿的噴塗:
後續噴塗應在前次聚合物砂漿初凝后進行。後續噴塗厚度控制在 10-15mm。達到設計要求厚度,表面用鐵抹子抹平、壓實、壓光。
6、聚合物砂漿抹灰範圍
應比設計抹灰範圍邊緣外擴尺寸不小於 15mm。.
7、碳纖維網格保護層厚度
碳纖維網格保護層厚度不應小於 15mm。
8、養護
常溫下,聚合物砂漿施工完畢 6 小時內,應採取可靠保濕養護措施,養護時間不少於 7 天,並應滿足產品使用說明規定的時間。不間斷噴水或覆膜養護,噴水保持砂漿表面濕潤
付款方式︰ | TT |
---|---|
德州貝斯特復合材料有限公司 | |
---|---|
國家/地區︰ | 山东省德州市 |
經營性質︰ | 生產商 |
聯繫電話︰ | 18315975327 |
聯繫人︰ | 任靜 (銷售經理) |
最後上線︰ | 2021/12/08 |
