鐵路圓形電連接器TY4-7芯

鐵路圓形電連接器TY4-7芯
型號:-
品牌:KAIPU
原產地:-
類別:電子、電力 / 電子元器件 / 端子、連接器
標籤︰TY4-7TJ , TY4-7ZK , TY4-7ZK-W
單價: ¥298 / 件
最少訂量:5 件

產品描述

序號

產品名稱

產品型號

產品編號

備註

1

插頭

TY4-7TJ

TY4-01-00-00J

配插針

1A

插頭

TY4-7TJ2

TY4-01-00-01J

2

插座

TY4-7ZK

TY4-02-00-00K

配插孔

二、技術參數:

1.電氣特性

     接觸件芯數:7-Φ1.6

     接觸形式:彈片       接觸電阻≤3mΩ

     額定工作電流:10A

     額定工作電壓:700VDC

     耐電壓:2500VAC

     絕緣電阻:2000MΩ

     適用導線規格:0.75mm²

     導線端接形式:壓接

2.機械特性

     機械壽命:750

3.工作環境

     溫度範圍:-40~+85

   濕度:95%40℃時)

     振動衝擊:符合GB/T215633類要求。瞬斷≤1μs

     碰撞:10-40/分鐘,加速度250m/s²

     防護等級:IP68

     鹽霧:48h

4.材料表面處理

     零件材料:

                 殼:鋁合金

             接觸件:銅合金

             密封件:硅橡膠

             鎖緊件:不鏽鋼

     表面處理:

                 殼:電容漆或者氧化;                        接觸件:鍍金

5.符合標準

     TB/T2761-1996《機車用電連接器基本技術條件》;

      GB/T21563-2008《軌道交通機車車輛設備衝擊振動試驗》;

三、物料簡介

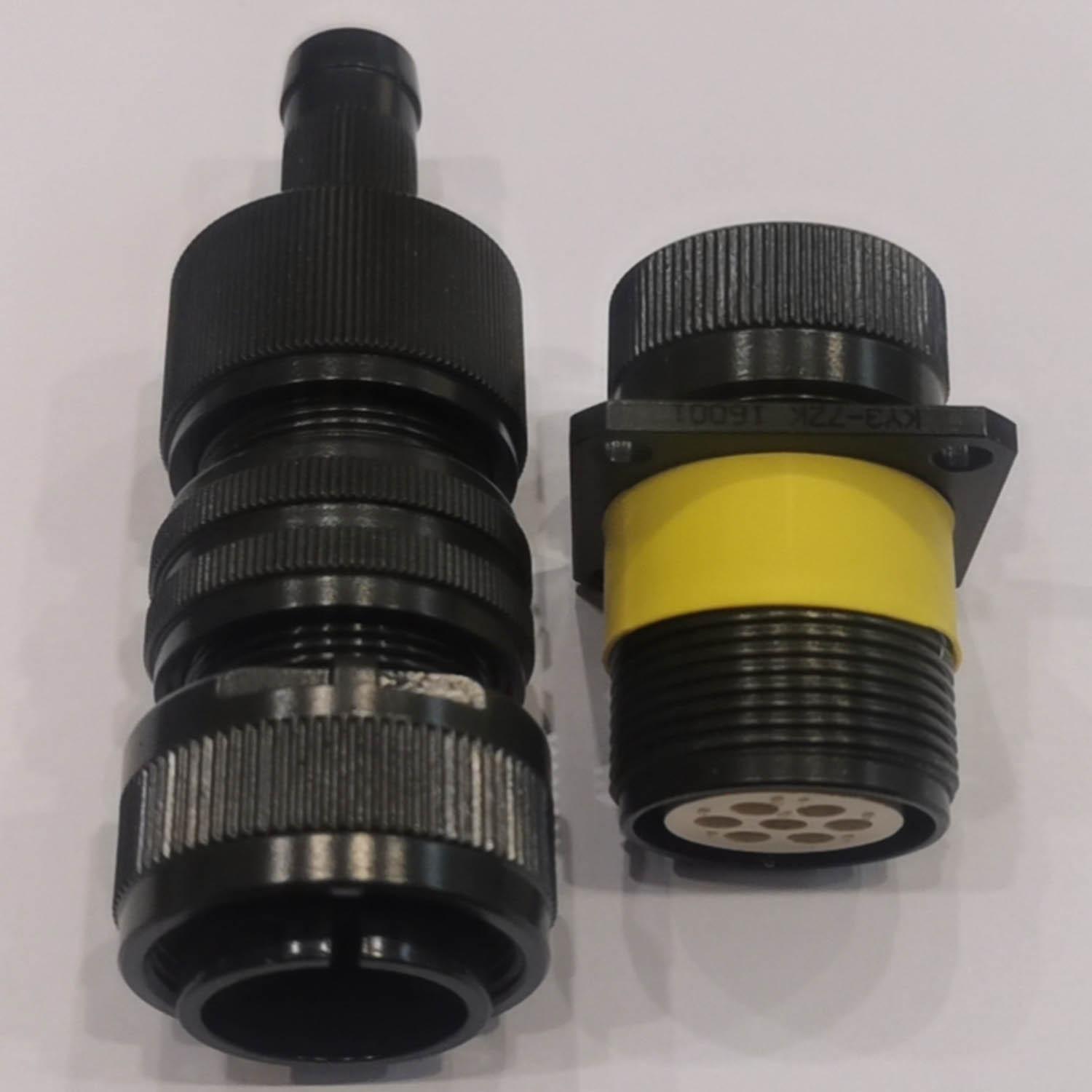

         該產品為7芯圓形連接器,插座採用法蘭盤安裝,頭座配合為螺紋式連接,連接可靠,插孔採用外包式彈片,彈片鍍金,具有接觸電阻低,接觸可靠的點。主要用與鐵路、機車車輛、城市軌道交通及工業設備電氣系統的電氣及信號連接。



產品規格︰ 符合國際標準5015,採用的是5015-18#殼體,螺紋連接。
二、技術參數:
1.電氣特性
接觸件芯數:7芯-Φ1.6
接觸形式:彈片 接觸電阻≤3mΩ
額定工作電流:10A
額定工作電壓:700VDC
耐電壓:2500VAC
絕緣電阻:2000MΩ
適用導線規格:0.75mm²
導線端接形式:壓接
2.機械特性
機械壽命:750次
3.工作環境
溫度範圍:-40℃~+85℃
濕度:95%(40℃時)
振動衝擊:符合GB/T21563第3類要求。瞬斷≤1μs
碰撞:10-40次/分鐘,加速度250m/s²
防護等級:IP68
鹽霧:48h
4.材料表面處理
零件材料:
外 殼:鋁合金
接觸件:銅合金
密封件:硅橡膠
鎖緊件:不鏽鋼
表面處理:
外 殼:電容漆或氧化; 接觸件:鍍金;
產品優點︰二、技術參數:
1.電氣特性
接觸件芯數:7-Φ1.6
接觸形式:彈片 接觸電阻≤3mΩ
額定工作電流:10A
額定工作電壓:700VDC
耐電壓:2500VAC
絕緣電阻:2000MΩ
適用導線規格:0.75mm²
導線端接形式:壓接
2.機械特性
機械壽命:750次
3.工作環境
溫度範圍:-40℃~+85℃
濕度:95%(40℃時)
振動衝擊:符合GB/T21563第3類要求。瞬斷≤1μs
碰撞:10-40次/分鐘,加速度250m/s²
防護等級:IP68
鹽霧:48h
4.材料表面處理
零件材料:
外 殼:鋁合金
接觸件:銅合金
密封件:硅橡膠
鎖緊件:不鏽鋼
表面處理:
外 殼:電容漆; 接觸件:鍍金
5.符合標準
TB/T2761-1996《機車用電連接器基本技術條件》;
GB/T21563-2008《軌道交通機車車輛設備衝擊振動試驗》;
三、物料簡介
該產品為7芯圓形連接器,插座採用法蘭盤安裝,頭座配合為螺紋式連接,連接可靠,插孔採用外包式彈片,彈片鍍金,具有接觸電阻低,接觸可靠的點。主要用與鐵路、機車車輛、城市軌道交通及工業設備電氣系統的電氣及信號連接。替代國內同類產品KY3和進口JAE的7芯同類產品。
主要市場︰中國
參考單价︰298
付款方式︰預付
最小訂量︰5
交貨日期︰1 周
認可標準︰MIL-C-5015
