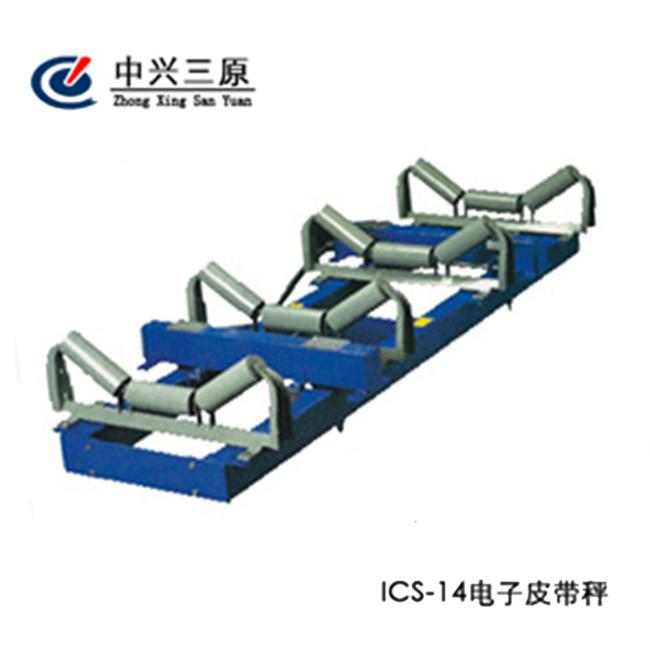

ICS系列電子皮帶秤-14型全懸浮式皮帶秤採用全懸浮稱重橋架，數字信號傳輸和處理技術，動態累計誤差小於±0.125％。該類電子皮帶秤的穩W定性和精度性較高，主要適用於現場工藝要求較高和需要進行貿易結算的行業現場。

電子皮帶秤組成：

主要由ICS系列稱重橋架（3組或4組托輥）、稱重傳感器（4只）、速度傳感器（1只）、稱重顯示儀（1台）、測速滾筒（1個）組成。

規格型號	ICS—14A
稱重傳感器	4只
速度傳感器	1只
計量托輥	4組
傳力槓桿	框架式
耳軸支點	無
稱重顯示儀	1台

ICS-14型電子皮帶秤工作原理：

當煤流通過電子皮帶秤上時，稱重傳感器檢測皮帶上物料重量電壓信號，送入稱重顯示儀；測速傳感器檢測皮帶速度信號，送入稱重顯示儀。稱重顯示儀把接收到的重量信號及速度信號進行處理，得到物料的累積重量及瞬時流量，同時儀表同時輸出正比于瞬時流量的模擬電流信號，可以傳送給DCS進行處理，顯示電子皮帶秤的瞬時流量和累積量。

ICS-14型電子皮帶秤技術參數：

稱量範圍	0—8000t/h
皮帶寬度	400—2000mm
精度	±0.125℅
遠傳傳輸	1000m
皮帶速度	0—4m/s
皮帶輸送機傾角	0—10°

ICS-14型電子皮帶秤性能特點：

1、皮帶秤體全懸浮式結構，無耳軸支點和可移動件，維護方便；

2、皮帶秤體採用單元組件結構，力傳遞環節少，安裝簡捷，方便；

3、獨特的矩形槓桿，鋼性好、無形變、零點穩W定性較好；

4、皮帶秤體 抗側向力、抗水平力，有效減少了皮帶跑偏和落料偏移對精度的影響；

5、四只稱重傳感器，受偏載影響小、平穩、計量精度高；

6、稱重區域廣，三組或四組托輥使皮帶對稱重精度影響較小；

7、粉塵較大及有酸、碱、鹽等腐蝕性的特種場合，秤架採用不鏽鋼製造或進行防腐處理。

8、傳力槓桿：杠架式；耳軸支點：無。

電子皮帶秤訂購需知：

1、皮帶寬度：500mm、650mm、800mm、1000mm等（根據輸送機寬度定）

2、輸送機的傾角:（≤18°）

3、精度：（±0.125% 、±0. 25%、±0. 5%）

4、帶速：1.0m/s～4m/s（根據輸送機帶速定）

5、輸送量：1~2000t/h
