QZ2009球型DX單向滑動SX雙向球形抗震GD球鉸支座

QZ2009球型DX單向滑動SX雙向球形抗震GD球鉸支座
型號:固定GD 双向SX 单向DX
品牌:衡科工
原產地:中國
類別:建築、裝飾 / 裝飾材料 / 其它裝飾材料
標籤︰球形鋼支座 , 抗震球型鉸支座 , 雙向滑動球鉸支座
單價: ¥98 / 套
最少訂量:5 套
發送查詢

產品描述

 QZ2009系列球型支座是由上支座板、下支座板、球形板、聚四氟乙烯滑板(F4、球面四氟板)及橡膠擋圈組成的一種特殊盆式橡膠支座產品。它將盆式支座中的橡膠板改為球面四氟板因而得名,由於QZ球型支座中間鋼板及底盆亦相應地改成球面,減小了摩擦係數。其位移由上支座板與平面四氟板之間的滑動來實現。在上支座板上設置導向槽或導向環來約束支座的單向或多向位移,可以製成球形單向活動支座和固定支座。通過球形板和球面四氟板之間的滑動來滿足支座轉角的需要。

 QZ2009球型支座以傳力可靠,轉動靈活的特點,不但具有GPZ盆式橡膠支座承載能力大的特點,座位移大等特點,而且能更好地適應大轉角的需要,與普通盆式橡膠支座相比具有下列優點:

 1、球形橡膠支座通過球面傳力,不會出現力的縮頸現象,作用在混凝土上的反力比較均勻;

 2、球形支座通過球面聚四氟乙烯板的滑動來實現支座的轉動過程,轉動力矩小,而且轉動力矩只與支座球面半徑及聚四氟乙烯板的摩擦係數有關,與支座轉角大小無關,特別適用於大轉角的要求,設計轉角可達0.05rad.

 3、QZ球型支座各向轉動性能一致,適用於寬橋、曲線橋;

 4、這種支座產品不用橡膠承壓,不存在橡膠老化對支座轉動性能的影響,特別適用於低溫地區。



QZ2009球型支座的分類

    球形支座通過球面傳力、不出現力的縮頸現象,作用在混凝土上的反力比較均勻; 球形支座通過球面聚四氟乙烯板的滑動來實現支座的轉動過程,轉動力矩小,而且轉動力矩只與支座球面半徑及聚四氟乙烯板的摩擦係數有關,與支座轉角大小無關。因此特別適用於大轉角的要求,設計轉角可達0.05rad以上。支座各向轉動性能一致,適用於寬橋、曲線橋等; 支座不用橡膠承壓、不存在橡膠老化對支座轉動性能的影響,特別適用於低溫地區。

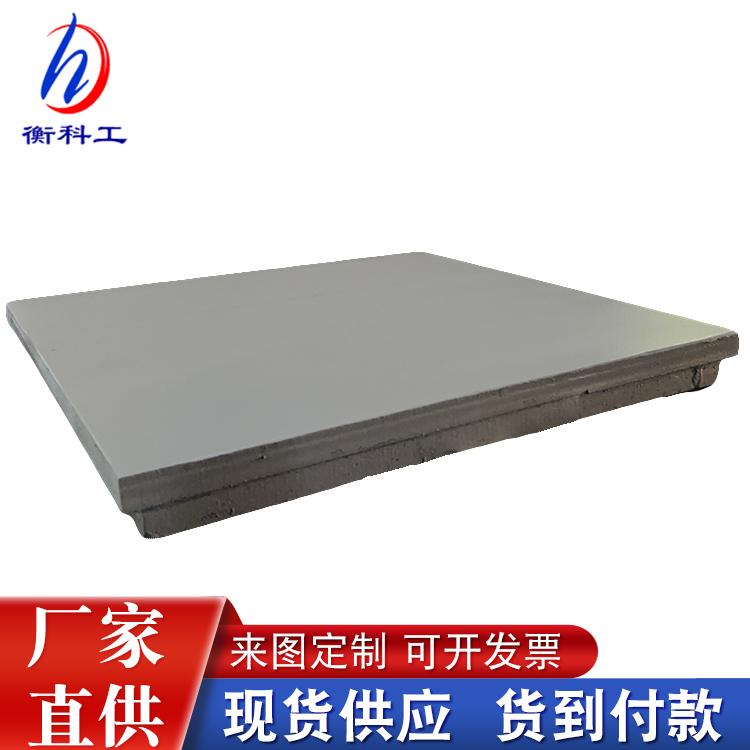

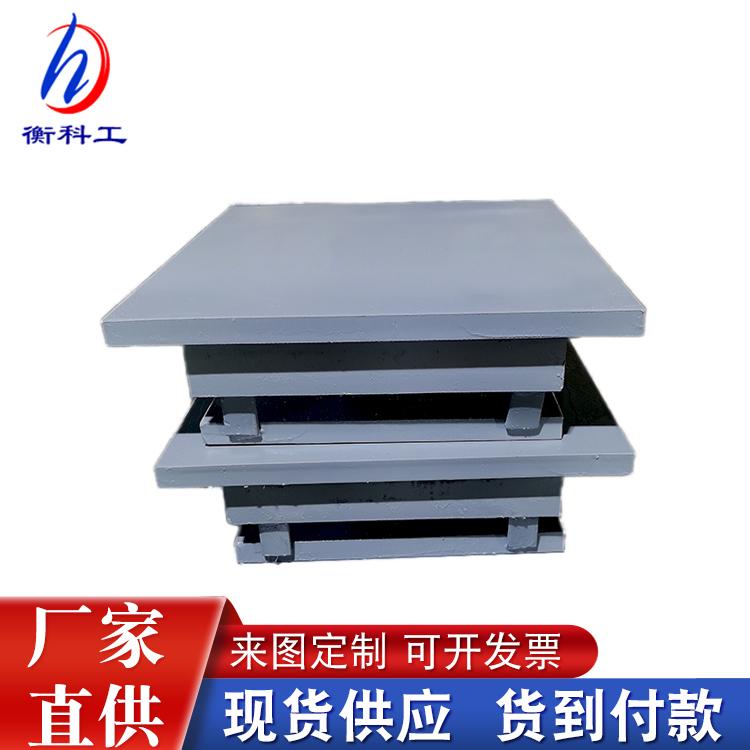

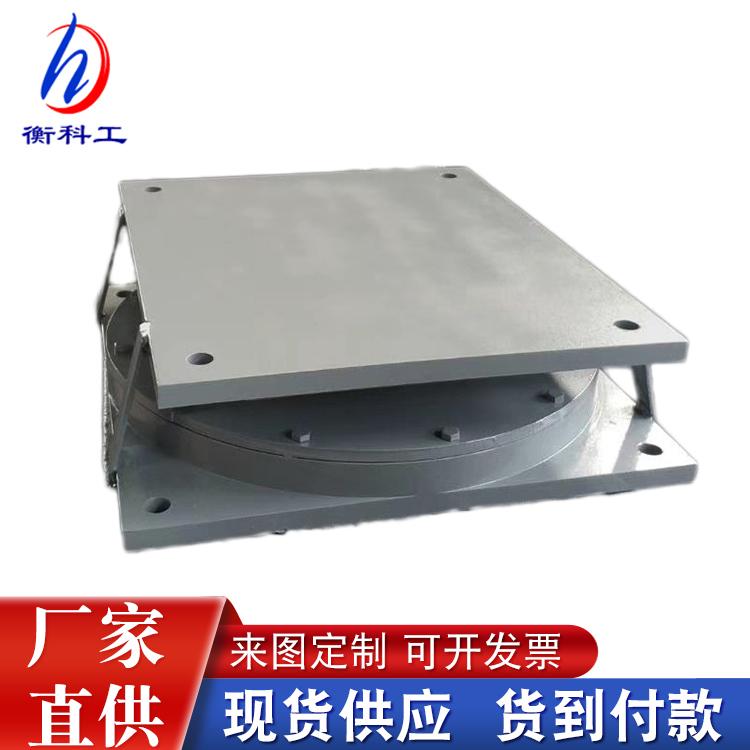

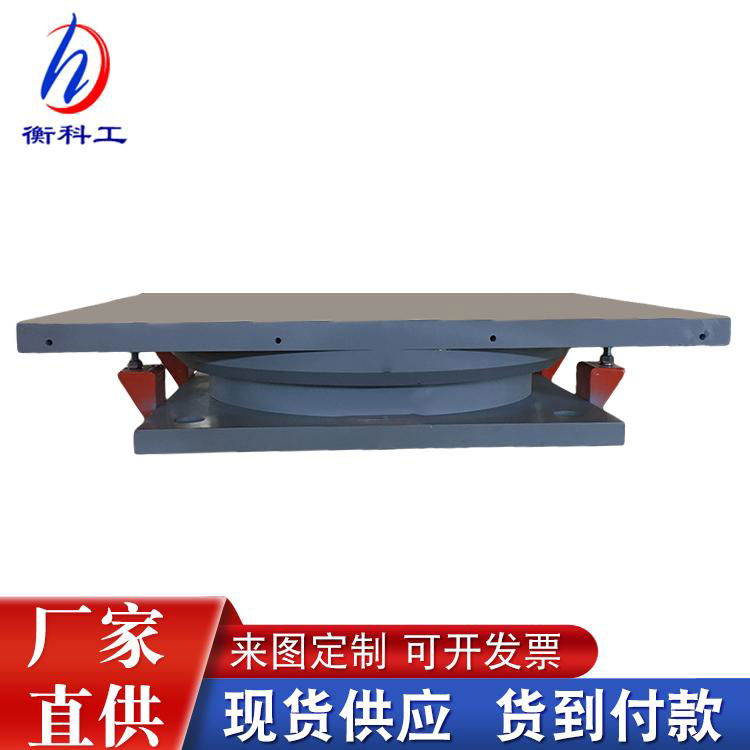

QZ2009球型DX單向滑動SX雙向球形抗震GD球鉸支座 1QZ2009球型DX單向滑動SX雙向球形抗震GD球鉸支座 2QZ2009球型DX單向滑動SX雙向球形抗震GD球鉸支座 3QZ2009球型DX單向滑動SX雙向球形抗震GD球鉸支座 4
