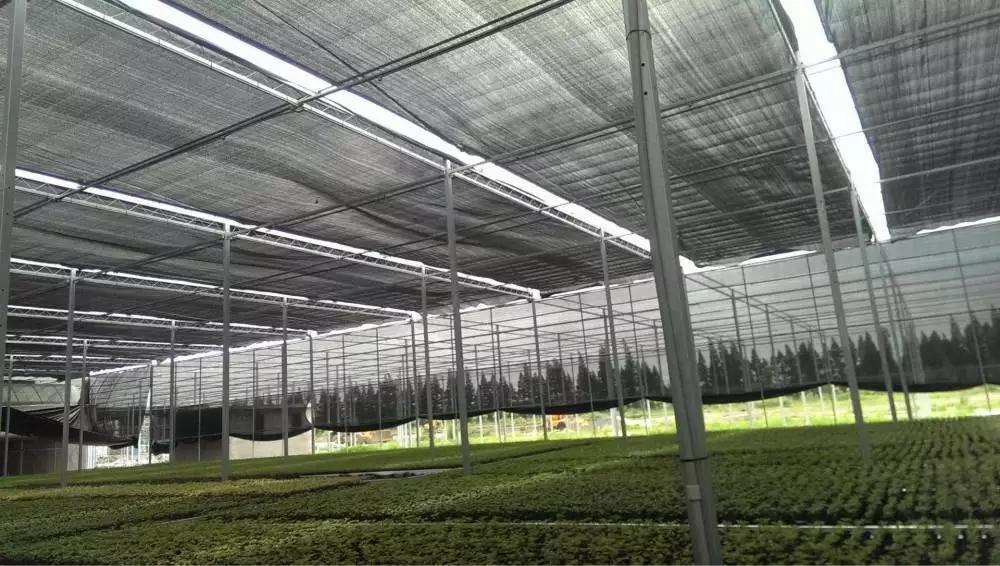

外遮陽系統簡述

遮陽系統能有效地將光線阻擋在溫室外面，從而起到降溫遮陰作用。
1、系統主要適用於夏季的遮蔭、降溫，使部分陽光進入溫室，作物避免光灼傷。

2、通過調節遮陽網的開啟關閉，來滿足溫室對光線的需求，降低室內溫度

3、遮陽網具有防雹等保護作用

外遮蔭骨架
立柱採用50×50×2.0方管，橫梁、縱梁採用50×50×2.0的方管，端立柱與二排立柱之間均用Ф25熱鍍鋅圓管作為斜拉撐。鋼構件均採用熱浸鍍鋅

驅動系統以及安裝

齒輪齒條驅動系統，即以齒輪齒條為主要驅動牽引材料，工作中電動減速機通過轉動軸帶動齒輪運動，齒輪帶動與其嚙合的齒條運動，連接于齒條兩端的推杆在齒條的牽引下，帶動系統的活動邊運動達到啟閉遮陽網的目的。

1. 拉幕支撐滾輪的安裝，拉幕支撐滾輪安裝于溫室橫梁或桁架上，用支撐滾輪抱箍用ST3.5mm×25mm自鑽自攻釘固定于溫室橫梁或桁架弦杆

2. 減速電機的安裝，電機安裝于溫室拉幕機平面臨近中心的立柱上，安裝高度按現場實際高度進行適配，安裝電機用電機支座通過螺栓固定于立柱上

3. 驅動軸的安裝，在齒輪座安裝好以後測量驅動軸需要的長度，根據現場長度進行截取、焊接、噴塗防鏽漆，再逐步安裝，裝上防滑卡

4. 齒輪齒條及推杆的佈置安裝，推杆的間距應根據現在傳動軸的總長進行計算，推杆與拉幕齒條通過螺栓連接

5. 驅動邊型材的安裝

驅動邊鋁型材（驅幕鋁材）放置在托幕線和壓幕線之間靠近外遮陽橫梁處后，用兩個M6X10的螺釘穿過I型連接板緊定到驅動邊型材的T型槽內，通過將推杆導杆連接卡和M6X75的T型螺栓將驅動邊型材和推杆固定在一起

• 遮陽網的安裝

遮陽網平放在托幕線和壓幕線之間展開，用卡簧將外遮陽網固定在驅動邊鋁材上卡牢、卡實。然後把遮陽網拉平拉直用包塑鋁絲將托壓幕線和拉幕橫梁及遮陽網一起固定。在遮陽網兩端頭拉一道從上往下距離50cm的浸塑鋼纜，按距離400mm加裝防風挂鉤。然後用M6X10的螺釘把配重塊固定在遮陽網的兩邊，注意配重塊的距離根據當地的風速情況具體確定，一般相鄰兩個配重塊的距離為600mm左右
