型號: | 滑动型/固定铰 |
---|---|
品牌: | 利橋 |
原產地: | 中國 |
類別: | 建築、裝飾 / 裝飾材料 / 其它裝飾材料 |
標籤︰ | 鋼結構轉鉸支座 , 網桁架滑動鋼支座 , 輥軸滑動鉸支座 |
單價: |
¥428
/ 套
|
最少訂量: | 5 套 |

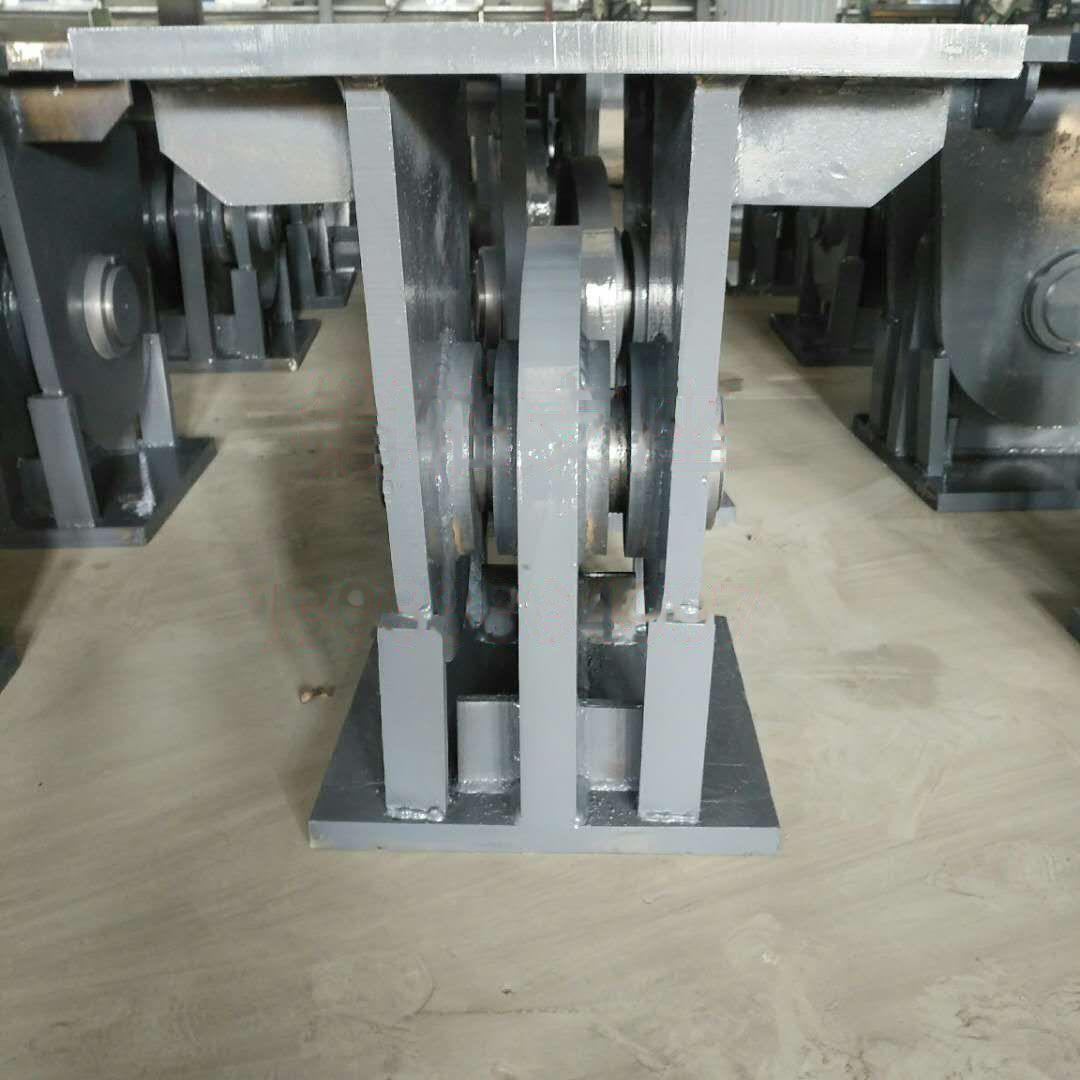

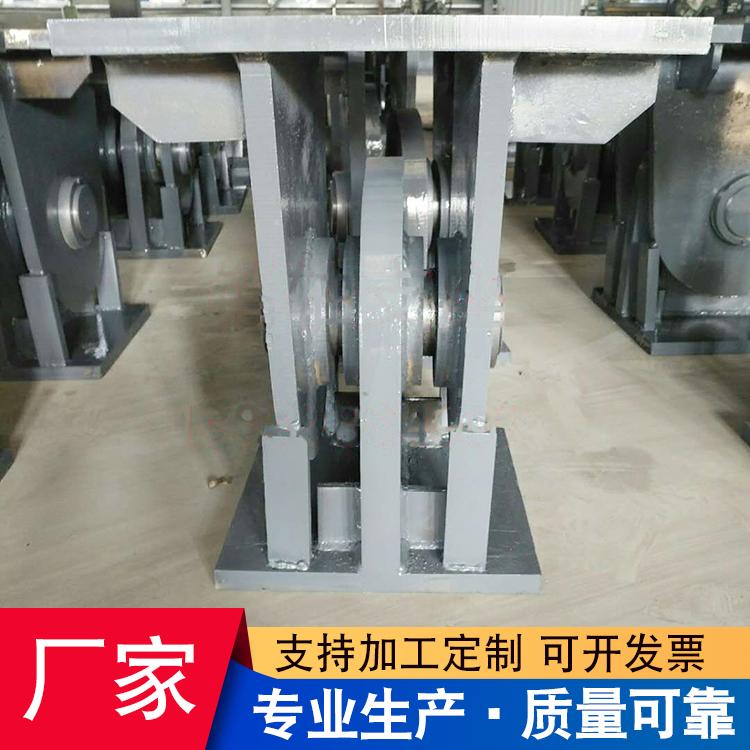

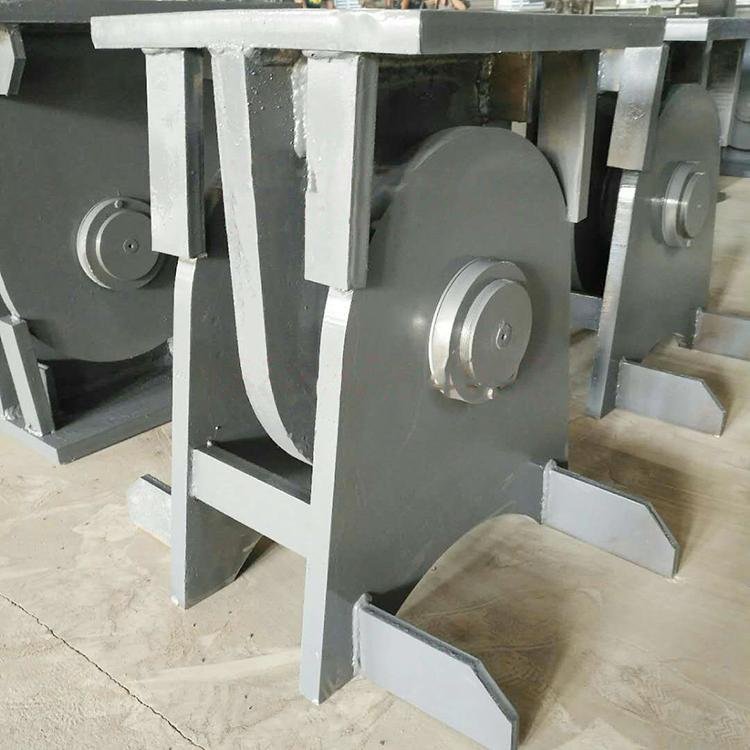

銷軸支座因其造型美觀、平面內可自由轉動且施工方便等優點,近年來廣氾應用於機場航站樓、體育館等大跨度空間結構中。
銷軸連接常用於兩個結構構件之間的連接,以滿足構件之間的相對轉動的需要,也用於一些結構構件吊裝過程中。無論是構件連接節點還是吊裝節點,其節點都需要進行必要的驗算,以滿足結構安全及吊裝安全的需要。
銷軸支座主要受力特征:
銷軸支座銷軸直徑相對於耳板厚度越粗壯,銷軸剛度越大,銷軸以剪切變形為主;銷軸直徑相對於耳板厚度比較細,銷軸剛度較小,銷軸逐漸轉變為以彎曲變形為主。
銷軸支座上下耳板之間的間距越大,則銷軸承受的彎矩越大,承壓面受力分布越不均勻;間距越小甚至達到緊密貼合的程度,銷軸承受的彎矩達到最小,受力狀態較為理想(上文中取彎矩受力點為板中心位置,和實際受力略有區別,計算時要根據實際情況加以區分),承壓面分布均勻。
銷軸支座銷軸孔徑與銷軸直徑比值越大,則顯然造成銷軸承壓接觸面變小,計算與假定誤差較大,並且應力集中現象嚴重;一般要求孔徑與直徑比儘量接近1:1,一般情況為孔徑大於直徑約2~5mm,這樣承壓區域分布均勻且接觸面積與計算接近。
銷軸支座銷軸直徑與耳板厚度的比值需協調,儘量不要出現極端的薄耳板大銷軸或者厚耳板小銷軸的情況,計算假定應儘量與實際節點形式相符合,只有此種情況下的計算結果纔是可以採用的。
銷軸連接方式多種多樣,最常採用的連接的結構方式為單剪連接、雙剪連接和多耳板連接。而建築結構銷軸連接的結構形式受到加工精度的限制比較單一,多為三耳板(下二上一或下一上二)組成的雙剪結構,這種結構形式由一根銷軸將一側耳板與另一側耳板連接起來,銷軸與耳板之間可以發生相對轉動,相互間的荷載通過銷軸和耳板的接觸面來傳遞。
