產品概述

DCMT系列自動電源轉換系統是南京國高電氣在低壓多電源可靠供電領域多年經驗積累的基礎上，結合低壓備自投多年運行經驗，升級推出的一款多電源自動切換產品，作為新一代自動電源切換系統，與傳統低壓備自投相比，採用集成一體化設計，各組成部件之間通過預制電纜連接，極大的簡化了接線，提高安全性。

DCMT系列自動電源轉換系統主要用於AC690V以下配電系統，專為電源進線側快速切換設計，提供完善的轉換控制功能和可靠的保護功能。適用於絕大多數進線方案，可提供“兩進線、一進線一發電機、兩進線一母聯、三進線”等多種電源轉換系統，內嵌PLC模塊，具有多種邏輯功能選擇，可根據現場運行調節各種時間參數，滿足不同場合的需求；並可以提供多電源轉換系統定製。

DCMT系列自動電源轉換系統具有檢測電源電壓、頻率、相位等功能，除常規切換外，還提供並聯切換功能，保証特殊場合的持續供電及負載供電的安全穩定，保障生產運營的連續性。廣氾用於智能製造、軌道交通、智能商業體、電廠站、廠礦企業等場合。



DCMT系列自動電源轉換系統產品組成

DCMT系列自動電源轉換系統由控制器、適配器、執行斷路器構成。完全兼容其他品牌自動轉換開關，除系統配套執行斷路器外，也可採用國內外主流廠家斷路器（如EMax，MT，3WT，M-PACT，DW45，CW1，RMW2等）,執行斷路器加裝適配器后通過控制連接電纜與控制器連接，控制器檢測進線電源電壓等參數，根據設定的邏輯程序自動完成相應轉換過程。

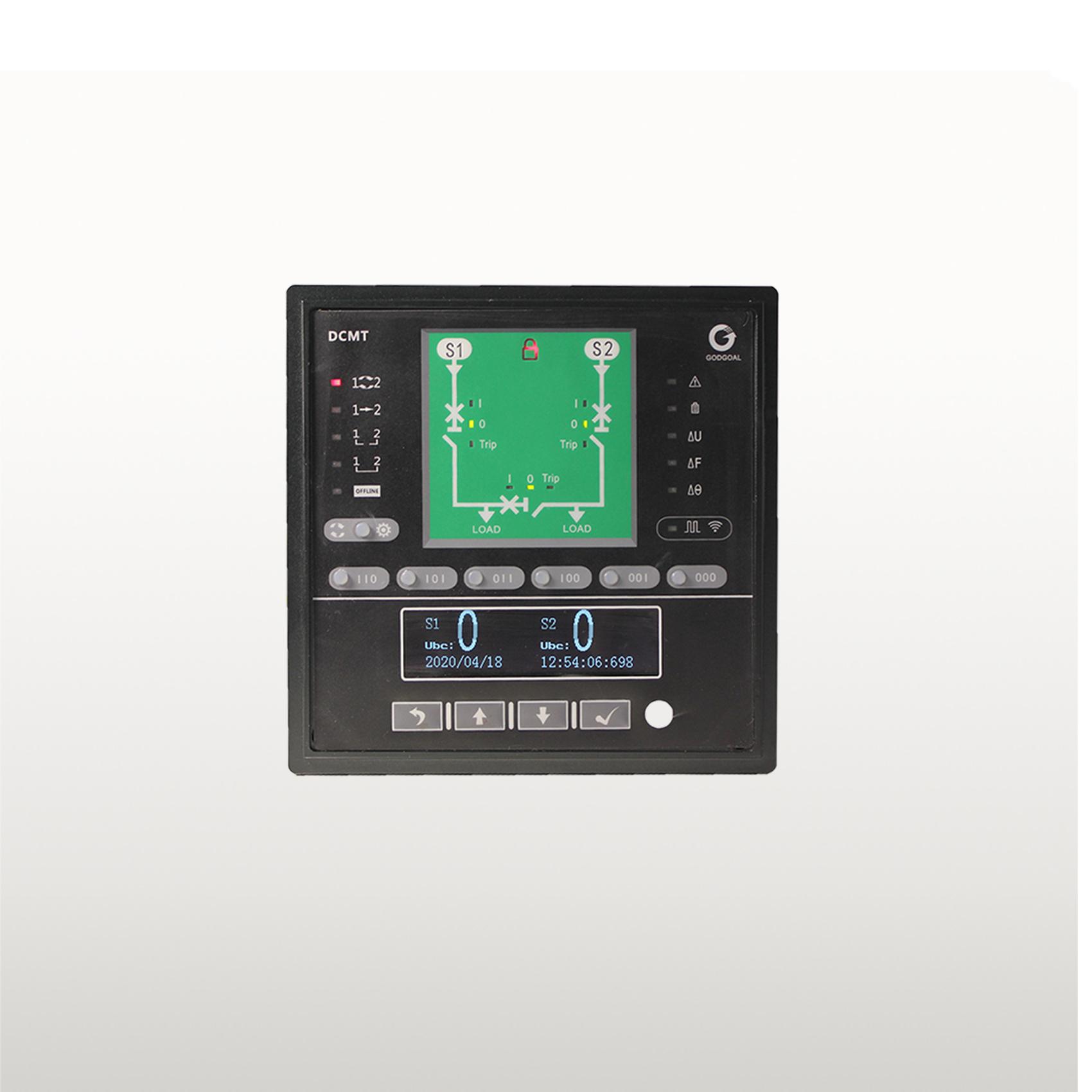

控制器

☆ 對進線電源幅值、頻率、相位等各項電參數進行監測

☆ 當電源狀態超出預設閾值，進行電源轉換動作

☆ 支持自動轉換和手動轉換

☆ B型支持手動並聯轉換

☆ 寬電壓輸入，可長期過壓穩定工作

☆ 提供邏輯鎖，確保安全轉換

☆ 支持AC220V、AC380V控制電源

☆ 支持定製動作邏輯

適配器

☆ 對供電電源的采樣電壓信號進行調理，供控制器比較判斷之用

☆ 電氣聯鎖的重要組成部分

☆ 控制信號調理，保証系統運行高可靠性

☆ 可長期過壓穩定工作

☆ 支持AC220V、AC380V控制電源

執行斷路器

☆ CB級標準產品配套框架斷路器，PC級標準產品配套負荷開關

☆ 系統兼容國內外主流廠家斷路器，如EMax，MT，3WT，M-PACT，DW45，CW1，RMW2等



DCMT系列自動電源轉換系統產品選型

注1：DCMT自動電源轉換系統執行斷路器可兼容國內外主流斷路器。

注2：DCMT控制器及配套適配器可單獨提供，用戶自選執行斷路器，同時我司提供技術支持協助完成適配器和執行斷路器的適配。





產品外觀尺寸



注：更多原理圖請 聯繫商務
