產品概述

MSpower系列低電壓穿越裝置，作為400V電動機安全電源之一，廣氾用於石化、鋼鐵、智能製造等行業，連續生產企業受電網波動影響，出現電壓擾動、電壓暫降的問題，電壓擾動往往來自上級配電，電機、變頻器有隨時停機的風險。

低電壓穿越概念來自風電場，為了在系統故障電壓降低時，盡可能與電網連接保証發電能力，減少電網波動。現已擴展到各種敏感關鍵負荷，這類負荷再起動不能保障工藝連續，MSpower系列低電壓穿越裝置通過與變頻器或通用電機緊密融合，完成電網瞬態擾動和短時間停電情況下電機的連續安全運行。

MSpower DVR系列低電壓穿越裝置（也稱為DVR動態電壓調節裝置或者DVR動態電壓恢復裝置），以下簡稱DVR，相對於常規電機安全電源具有更多綜合優勢，DVR通過對動力網精準測量、智能識別運 行工況，採用系統總線技術對電網電壓、整流模塊、逆變模塊、直流母線電壓等實時監測，採用工業觸摸屏實時動態顯示運行工況，為用電設備提供完善的電壓暫升、暫降、電壓中斷和過壓保護解決方案。DVR造價相比在線UPS等產品，具有性價比高，且免維護,占用空間小等綜合優勢。



當發生電壓暫升、暫降等問題時，我司MSpower DVR系列低電壓穿越設備支持用電負荷快速不掉電切換支撐，保証供電電壓的連續性，直至DVR後備儲能單元能量不足或電網供電恢復正常。MSpower DVR系列低電壓穿越設備實際的支撐時間取決于用電負載的容量大小以及DVR儲能單元的容量大小，一般的儲能單元為超級電容模組。



產品主要特點

☆  裝置採用全封閉櫃體，強弱電嚴格分開，裝置的抗干擾能力強；

☆  裝置旁路式運行，不增加原系統風險；

☆  電網工況動態跟蹤，切換延時短；

☆  待機功耗低，長時間運行損耗小；

☆  具備完善的裝置測試功能，方便了現場的調試和檢測；

☆  系統冗余設計，可靠穩定；

☆  系統全息記錄，全壽命週期預測;

☆  觸摸屏動態顯示，運行維護簡單;

☆  關鍵部件多種自檢方式，確保裝置長期穩定可靠;

☆  智能風冷系統及主動加熱、除濕系統，確保設備運行工況。



產品型號與配置

型號	系統 容量	穿越 時間	裝置尺寸 （寬*深*高mm）	穿越功能
MSpower DVR-20	20kW	5秒	800*800*2200	欠壓、過壓、欠頻、過頻
MSpower DVR-50	50kW	5秒	1000*800*2200
MSpower DVR-100	100kW	5秒	1350*800*2200
MSpower DVR-150	150kW	5秒	1450*800*2200



產品原理

MSpower DVR主功率迴路原理圖



整流模塊完成AC/DC的變換，超級儲能系統用於儲存能量，逆變模塊用於逆變輸出，通過靜態開關使DVR動態電壓調節裝置逆變和電網無縫切換。

當設備檢測的電網電壓超過正常值定值時，DVR對負載的供電方式會由電網供電切換為儲能逆變供電，快速轉換過程一般2ms左右即可完成，當電網電壓恢復至安全閾值電壓內時，系統自動回切到電網工作狀態。

初始上電需要一個基本的準備過程，這個過程用於系統自檢、儲能系統預充電以及電網電壓同步，自檢正常閉合電網側靜態開關，由電網電壓供電，儲能單元自動充電，逆變待機，若自檢異常則閉合旁路接觸器，並報警輸出。如果DVR動態電壓調節設備在逆變供電期間儲備電能不足，系統將不再判斷電網電壓合格狀況，為保証供電的可靠性，直接切換至電網電壓供電。

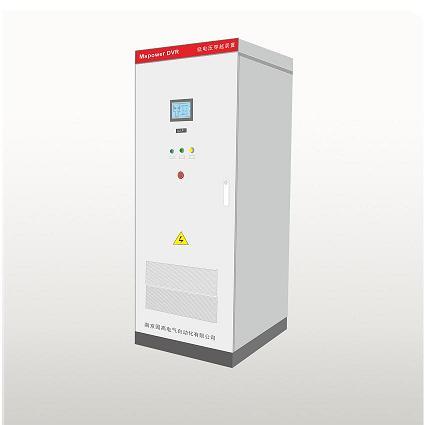

產品外觀尺寸
