上海人民牌潛污水泵

型號：	50WQ15-15-1.5
品牌：	上海人民
原產地：	中國
類別：	工業設備 / 通用機械 / 泵及真空設備
標籤︰	人民牌潛水泵 , 上海人民牌潛污泵 , 上海人民潛水電泵
單價：	¥800 / 台
最少訂量：	1 台

發送查詢

產品描述

一、WQ型固定式自動耦合裝置潛水排污泵產品簡介
WQ型固定耦合式潛水排污泵是排污泵與自動耦合裝置相結合，實現配套一體化，本公司在消化、吸收國內外同類產品先進技術的基礎上研製成功的，具有高效、防纏繞、無堵塞、自動耦合、高可靠性和自動控制等優點，在排送固體顆粒及長纖維垃圾方面，具有獨特功能。
WQ型固定耦合式潛水排污泵系列泵排出水口徑為50∽600mm，流量10~7000m3/h,揚程為5∽60m,功率為1.5~315KW,通過固體顆粒直徑為20~145mm。

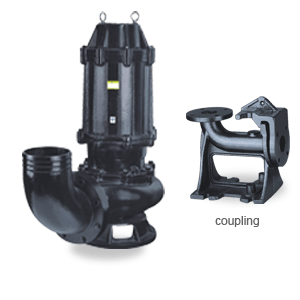

潛水排污泵的自動耦合裝置，包括耦合器、耦合法蘭、導杆、上固定板，在耦合底座與耦合滑板的接觸面上開有環形凹槽，凹槽上緊密固定有軟密封墊。採用上述結構，使耦合滑板和耦合底座的耦合接觸面被環形密封凹槽密封牢固.　
WQ型固定耦合式潛水排污泵體積小、結構緊湊、效率高、可以根據用戶要求進行水位自動控制，並備有自動保護裝置及控制櫃，雙導軌自動安裝系統等。
　

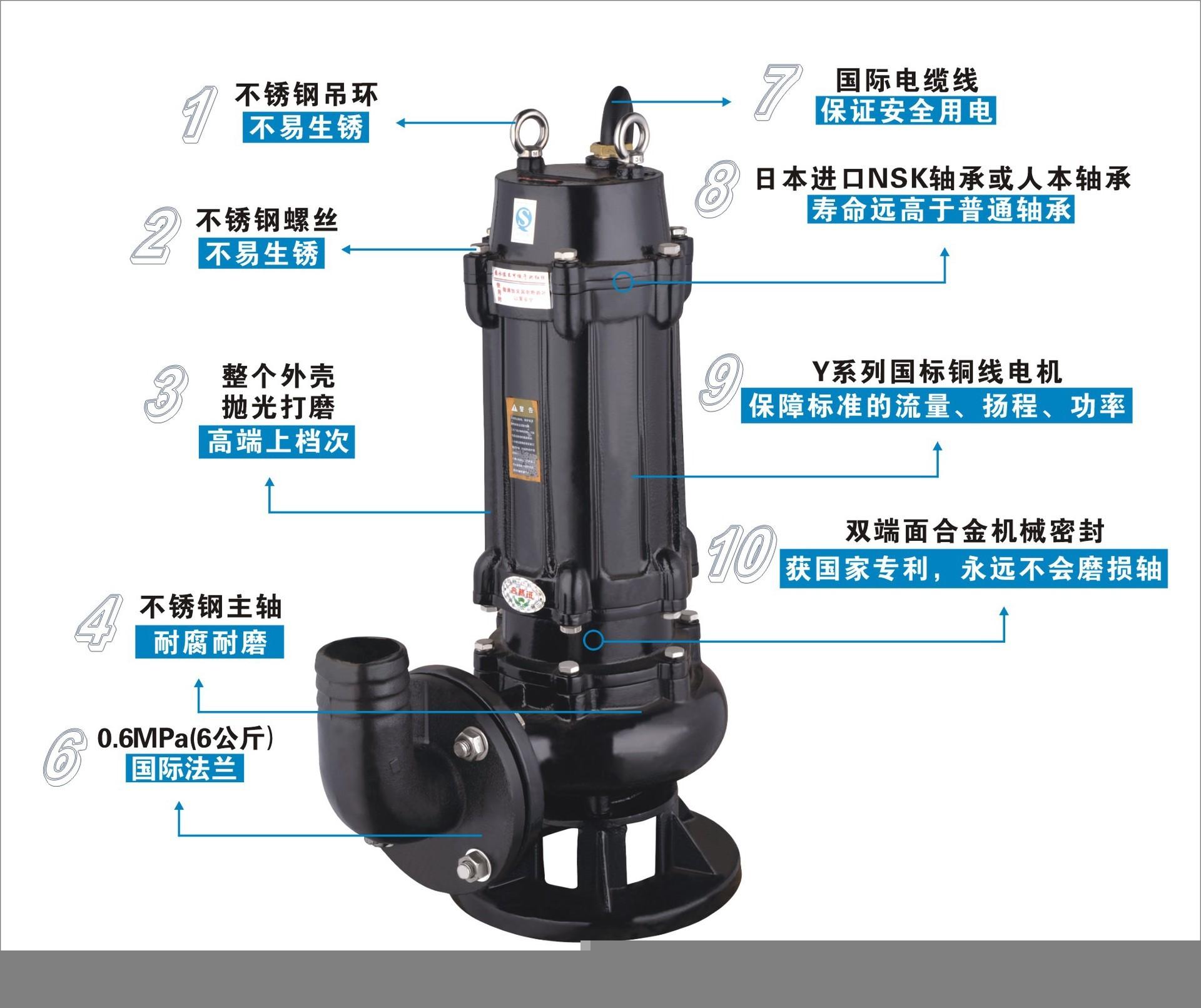

二、WQ型固定式自動耦合裝置潛水排污泵產品結構特點
WQ型固定耦合式潛水排污泵結構緊湊，並配合控制櫃設置了各種狀態顯示，保護裝置，使得泵運行可靠、安全。
1、獨特的電纜密封設計，排除了電纜漏水的隱患。
2、定子採用F級絕緣，裝有熱保護元件。
3、18.5KW以上泵採用外循環水自動冷卻，保証電泵在最低水位狀態下安全運行。
4、電機腔下底部裝有浮子開關，對電機側機械密封實施監護。
5、在泵與電機的油室上端裝有油水探頭，對水泵側機械密封實施監護，一旦漏水，控制系統將報警保護。
6、波紋管式雙端面機械密封，密封材料為碳化鎢、碳化硅及硬質合金，防止水進入電機，保証電機安全可靠運轉，可使泵安全連續運行8000小時以上。
7、副葉輪用於平衡機械密封外部壓力，防止水進入油室，從而延長電泵的使用壽命。
8、葉輪設計獨特，大流道能夠通過長纖維及污物，防纏繞、抗堵塞、過流能力強。
9、葉輪與蝸殼下端之間裝有可更換的耐磨套，保持泵以最佳效率運行。
　
三、WQ型固定式自動耦合裝置潛水排污泵產品使用條件
1、電機額定電壓380V，頻率50HZ三相交流電源。
2、輸送介質溫度不超過60°。
3、輸送液體介質PH值為5-9，如有酸碱性，請向本公司聯繫，選用不鏽鋼材質。
4、輸送介質中固相物容積比在2%以下。
5、輸送介質密度小於1.2×103Kg/m3
6、水泵立式作業情況下，液位必須超過整泵的2/3，保証水泵在水中運行，起到水冷卻，保護電機作用。

四、WQ型固定式自動耦合裝置潛水排污泵產品用途
WQ型固定耦合式潛水排污泵主要用於市政工程、建築、賓館、工業、醫院、飯店等行業。用於排送帶固體及各種長纖維的廢水、淤泥、城市生活污水（包括有腐蝕性、侵蝕性介質的場合）。
　
五、WQ型固定式自動耦合裝置潛水排污泵型號意義
型號200WQ250-22-30
出水口徑-200（mm）
固定耦合式潛水排污泵-WQ
流量-250（m3/h）
揚程-22（m）
功率-30（kw）

六、WQ型固定式自動耦合裝置潛水排污泵產品型號規格參數

序號	型　　號	口徑	流　量		揚程	功率	耦合
序號	型　　號	(mm)	(m3/h)	（L/S）	(m)	(kw)	耦合
1	50WQ20-7-0.75	50	20	5.6	7	0.75	50GAK
2	50WQ10-10-0.75	50	10	2.8	10	0.75	50GAK
3	50WQ8-12-1.1	50	8	2.2	12	1.1	50GAK
3	50WQ6-22-1.5	50	6	1.5	22	1.5	50GAK
4	50WQ15-15-1.5	50	15	4.2	15	1.5	50GAK
5	50WQ20-15-1.5	50	20	5.6	15	1.5	50GAK
6	50WQ25-10-1.5	50	25	6.9	10	1.5	50GAK
6	50WQ9-22-2.2	50	9	2.5	22	2.2	50GAK
7	50WQ15-25-2.2	50	15	4.2	25	2.2	50GAK
8	50WQ27-15-2.2	50	27	7.5	15	2.2	50GAK
8	50WQ15-22-3	50	15	4.2	22	3	50GAK
9	50WQ15-30-3	50	15	4.2	30	3	50GAK
10	50WQ25-20-4	50	25	6.9	20	4	50GAK
10	50WQ25-22-4	50	25	6.9	22	4	50GAK
11	50WQ30-18-4	50	30	8.3	18	4	50GAK
11	50WQ15-32-4	50	15	4.2	32	4	50GAK
12	50WQ25-32-5.5	50	20	5.6	30	5.5	50GAK
12	50WQ20-40-5.5	50	20	5.6	40	5.5	50GAK
13	50WQ20-50-7.5	50	20	5.6	50	7.5	50GAK
14	50WQ30-30-7.5	50	30	8.3	30	7.5	50GAK
15	65WQ25-15-2.2	65	25	6.9	15	2.2	65GAK
16	65WQ40-9-3	65	40	11.1	9	3	65GAK
17	65WQ37-13-3	65	37	10.3	13	3	65GAK
17	65WQ25-20-3	65	25	6.9	20	3	65GAK
18	65WQ25-25-4	64	25	6.9	25	4	65GAK
18	65WQ30-20-4	65	30	8.3	25	4	65GAK
18	65WQ40-15-4	65	40	11.1	15	4	65GAK
19	65WQ25-30-5.5	65	25	6.9	30	5.5	65GAK
20	65WQ30-32-5.5	65	30	8.3	32	5.5	65GAK
20	65WQ30-40-7.5	65	30	8.3	40	7.5	65GAK
21	65WQ40-30-7.5	65	40	11.1	30	7.5	65GAK
22	65WQ30-45-11	65	30	8.3	45	11	65GAK
23	65WQ30-60-15	65	30	8.3	60	15	65GAK
24	80WQ30-10-1.5	80	30	8.3	10	1.5	80GAK
25	80WQ35-10-3	80	35	9	10	3	80GAK
25	80WQ50-10-4	80	50	13.9	10	4	80GAK
25	80WQ40-7-2.2	80	40	11.1	7	2.2	80GAK
26	80WQ30-8-2.2	80	30	8.3	8	2.2	80GAK
27	80WQ50-10-3	80	50	13.9	10	3	80GAK
28	80WQ43-13-3	80	43	11.9	13	3	80GAK
29	80WQ40-15-4	80	40	11.1	15	4	80GAK
30	80WQ50-13-4	80	50	13.9	13	4	80GAK
30	80WQ50-15-5.5	80	50	13.9	15	5.5	80GAK
31	80WQ50-20-5.5	80	50	13.9	20	5.5	80GAK
31	80WQ70-10-5.5	80	70	19.4	10	5.5	80GAK
31	80WQ80-13-5.5	80	80	22.2	13	5.5	80GAK
31	80WQ45-22-7.5	80	45	13	22	7.5	80GAK
32	80WQ65-25-7.5	80	65	18.1	25	7.5	80GAK
33	80WQ80-15-7.5	80	80	22.2	15	7.5	80GAK
33	80WQ80-20-7.5	80	80	22.2	20	7.5	80GAK
34	80WQ40-40-11	80	40	11.1	40	11	80GAK
35	80WQ50-35-11	80	50	13.9	35	11	80GAK
35	80WQ60-30-11	80	60	17.5	30	11	80GAK
36	80WQ50-50-15	80	50	13.9	50	15	80GAK
36	80WQ45-52-15	80	45	12	52	15	80GAK
36	100WQ50-7-2.2	100	50	13.9	7	2.2	100GAK
36	100WQ60-9-3	100	60	17.5	9	3	100GAK
37	100WQ70-6-3	100	70	19.4	6	3	100GAK
38	100WQ75-7-4	100	75	20	7	4	100GAK
39	100WQ80-10-4	100	80	22.2	1	4	100GAK
40	100WQ65-15-5.5	100	65	18.1	15	5.5	100GAK
41	100WQ100-7-5.5	100	100	27.8	7	5.5	100GAK
41	100WQ110-10-5.5	100	110	30.6	10	5.5	100GAK
42	100WQ80-20-7.5	100	80	22.2	20	7.5	100GAK
42	100WQ70-15-7.5	100	70	19.4	15	7.5	100GAK
43	100WQ100-15-7.5	100	100	27.8	15	7.5	100GAK
44	100WQ100-25-11	100	100	27.8	25	11	100GAK
45	100WQ100-30-15	100	100	27.8	30	15	100GAK
46	100WQ120-25-15	100	120	33.3	25	15	100GAK
47	100WQ100-35-18.5	100	100	27.8	35	18.5	100GAK
48	100WQ100-40-22	100	100	27.8	40	22	100GAK
49	100WQ100-45-30	100	100	27.8	45	30	100GAK
50	100WQ100-50-37	100	100	27.8	50	37	100GAK
51	100WQ100-60-45	100	100	27.8	60	45	100GAK
52	150WQ100-10-5.5	150	100	27.8	10	5.5	150GAK
52	150WQ140-7-5.5	150	140	40	7	5.5	150GAK
53	150WQ145-9-7.5	150	145	40.3	9	7.5	150GAK
54	150WQ110-10-7.5	150	110	30.6	10	7.5	150GAK
55	150WQ150-12-11	150	150	41.7	12	11	150GAK
55	150WQ180-11-11	150	180	50	11	11	150GAK
56	150WQ200-10-15	150	200	55.6	10	15	150GAK
57	150WQ180-15-15	150	180	50	15	15	150GAK
58	150WQ180-20-18.5	150	180	50	20	18.5	150GAK
59	150WQ150-26-18.5	150	180	50	26	18.5	150GAK
60	150WQ200-20-22	150	200	55.6	20	22	150GAK
61	150WQ180-25-22	150	180	50	25	22	150GAK
62	150WQ200-25-30	150	200	55.6	25	30	150GAK
63	150WQ180-30-30	150	180	50	30	30	150GAK
64	150WQ150-35-37	150	150	41.7	35	37	150GAK
65	150WQ180-37-37	150	180	50	37	37	150GAK
65	150WQ200-30-37	150	200	50	30	37	150GAK
66	150WQ180-45-45	150	180	50	45	45	150GAK
	150WQ200-50-55	150	200	50	50	55	150GAK
66	200WQ250-6-7.5	200	250	69.4	6	7.5	200GAK
67	200WQ300-7-11	200	300	83.3	7	11	200GAK
67	200WQ400-5-11	200	400	111.1	5	11	200GAK
67	200WQ300-7-11	200	300	83.3	7	11	200GAK
68	200WQ250-11-15	200	250	69.4	11	15	200GAK
69	200WQ300-8-15	200	300	83.3	8	15	200GAK
70	200WQ400-7-15	200	400	111.1	7	15	200GAK
70	200WQ250-15-18.5	200	250	69.4	15	18.5	200GAK
71	200WQ300-10-18.5	200	300	83.3	10	18.5	200GAK
71	200WQ350-10-18.5	200	350	90	10	18.5	200GAK
72	200WQ400-10-22	200	400	111.1	10	22	200GAK
72	200WQ250-18-22	200	250	69.4	18	22	200GAK
73	200WQ300-15-22	200	300	83.3	15	22	200GAK
74	200WQ400-13-30	200	400	111.1	13	30	200GAK
75	200WQ300-18-30	200	300	83.3	18	30	200GAK
76	200WQ250-22-30	200	250	69.4	22	30	200GAK
77	200WQ350-25-37	200	300	83.3	25	37	200GAK
78	200WQ250-35-45	200	250	69.4	35	45	200GAK
79	200WQ350-25-45	200	350	97.2	25	45	200GAK
80	200WQ400-30-45	200	400	111.1	30	45	200GAK
81	200WQ250-40-55	200	250	69.4	40	55	200GAK
82	200WQ400-30-55	200	400	111.1	30	55	200GAK
	200WQ300-40-55	200	300	83	40	55	200GAK
83	200WQ350-40-75	200	300	83.3	40	75	200GAK
84	200WQ300-45-90	200	300	83.3	45	90	200GAK
85	200WQ300-50-110	200	300	83.3	50	110	200GAK
86	200WQ300-60-132	200	300	83.3	60	132	200GAK
87	200WQ300-70-160	200	300	83.3	70	160	200GAK
88	250WQ550-5-22	250	550	152.8	5	22	250GAK
89	250WQ600-9-30	250	600	166.7	9	30	250GAK
90	250WQ600-12-37	250	600	166.7	12	37	250GAK
91	250WQ600-15-45	250	600	166.7	15	45	250GAK
92	250WQ600-20-55	250	600	166.7	20	55	250GAK
93	250WQ600-25-75	250	600	166.7	25	75	250GAK
94	250WQ600-30-90	250	600	166.7	30	90	250GAK
95	250WQ600-35-110	250	600	166.7	35	110	250GAK
95	300WQ650-5-18.5	300	650	170	5	18.5	300GAK
95	300WQ650-7-22	300	650	170	7	22	300GAK
95	300WQ800-7-30	300	800	222.2	7	30	300GAK
96	300WQ800-10-37	300	800	222.2	10	37	300GAK
96	300WQ1000-6-30	300	1000	277.8	6	30	300GAK
97	300WQ800-12-45	300	800	222.2	12	45	300GAK
98	300WQ680-15-45	300	680	188.9	15	45	300GAK
99	300WQ800-15-55	300	800	222.2	15	55	300GAK
100	300WQ600-20-55	300	600	166.7	20	55	300GAK
101	300WQ800-20-75	300	800	222.2	20
