加熱器工作
1、1 檔(水泵)開關接通，水泵工作： 2 檔（主機）開關接通，水泵工作；約30 秒后，加熱器開始工作。主機、油閥同時通電，上油約5 秒后，斷開；接通電熱塞，預熱約50 秒，主機、油閥再同時通電，加熱器點火。約40 秒后，點火傳感器發出着火信號，控制器切斷電熱塞，燃燒指示燈HL2 亮，加熱器正常工作。如果點火傳感器90 秒內未發出着火信號，控制器自動切斷主機和油閥，電熱塞繼續預熱20 秒后，再接通主機和油閥，開始***次點火。
2、着火后，控制器切斷電熱塞，加熱器正常工作。
3、加熱器進水口水溫傳感器（76℃，滅火；65℃，重新點火）自動控制循環系統內冷卻液介質恆溫。若76℃滅火后，3 分鐘加熱器進口水溫降不到65℃，則主機停，水泵繼續工作。
4、關機：關閉開關，主機延時3 分鐘自動關閉。
特別注意：嚴禁利用車輛總電源開關關閉加熱器，以防止主機內部過熱。用戶在佈置加熱器線束時，應保証其遠離車輛及加熱器熱源(排廢管)，同時，採用玻璃膠密封或其它方式使各插接器不受泥水飛濺，確保各插頭接觸良好。

產品特點：

1、 結構緊湊，拆裝方便，便於維護

2、 採用單片機實現全自動程序控制，操作簡便，具有恆溫控制功能，加熱器進口水溫可根據需求實現雙溫度範圍控制60℃-70℃,65℃-78℃

3、 水溫及過熱傳感器採用進口熱敏電阻，穩定，控制靈敏，精度±0.5℃

4、 開機全程檢測，人性化設計，指示燈閃碼指示加熱器工況

5、 判斷着火方式，技術，採集無觸電信號，靈敏度高，一致性好，能指示着火及控制光機

6、 加熱器具有過壓，欠壓保護，電機，電磁閥，電熱塞短路，斷路保護，點火傳感器斷路保護功能，確保加熱器的工作安全

7、 加熱器主電機自動降壓啟動，點火所需時間短，電量消耗低

8、 工作電壓範圍內，電熱塞和主電機一直穩壓運行，適於海拔5000米以下地區使用

9、 高效的燃燒室和換熱器結構，確保加熱器燃燒效率在80%以上

10、 加熱器尾氣經過武漢汽車車身附件研究所測試，優于發動機歐IV排放標準。

產品參數:

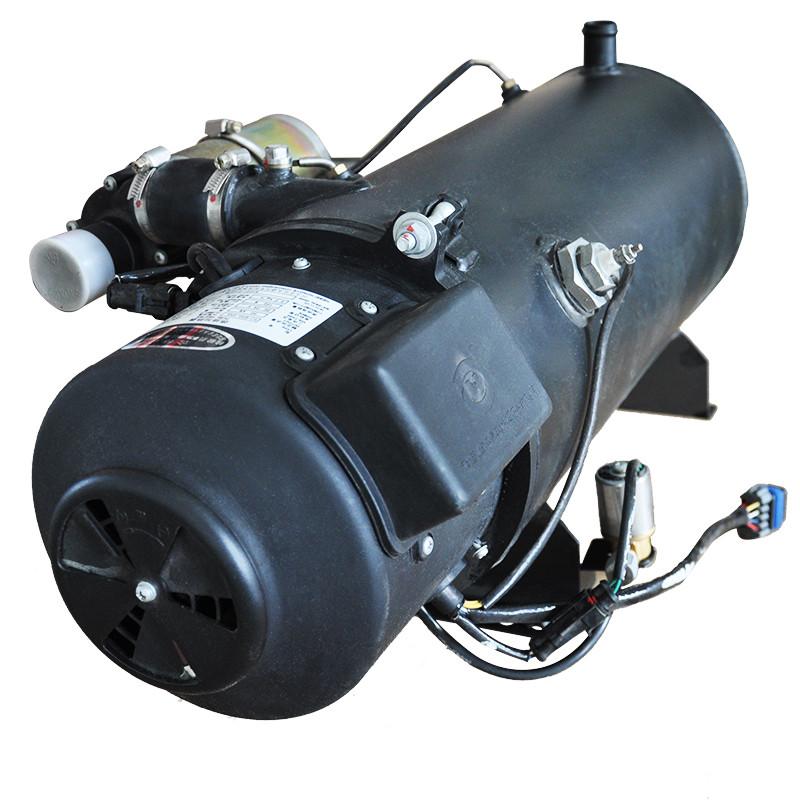

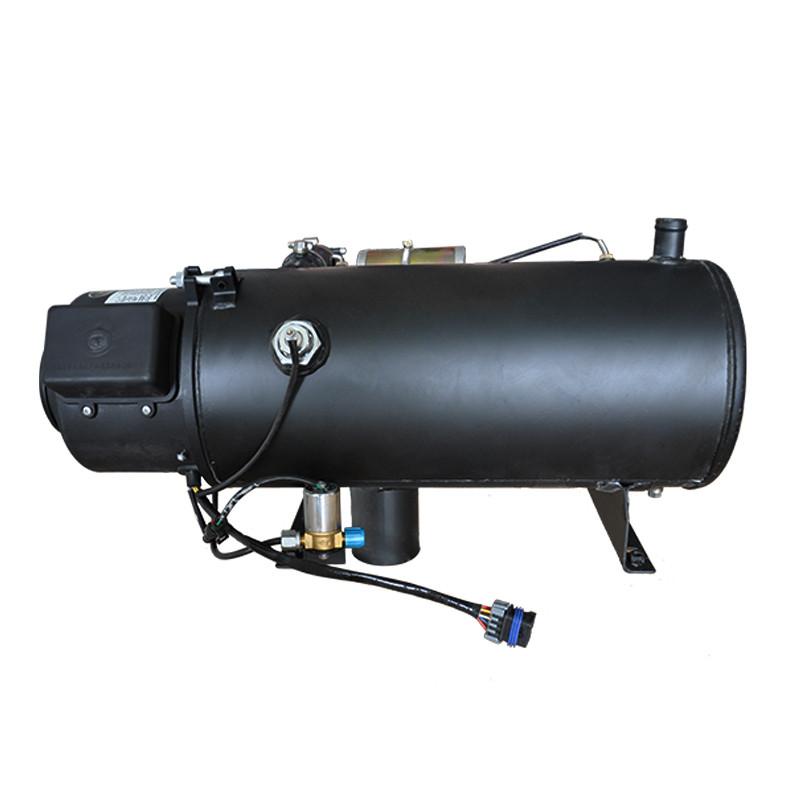

1、型號：YJ-Q30/2AS

2、額定熱流量:30KW

3、額定電壓:DC24V

4、電機功率:105W

5、耗油量:3.2Kg/h

6、水泵流量：5000L/h

7、單機質量:22Kg

8、外形尺寸:626×370×305mm
