一、概述

電力變壓器的安全運行和使用壽命，很大程度上取決于變壓器繞組的安全可靠。而繞組溫度超過絕緣耐受溫度使絕緣破坏，是導致變壓器不能正常工作的主要原因之一。

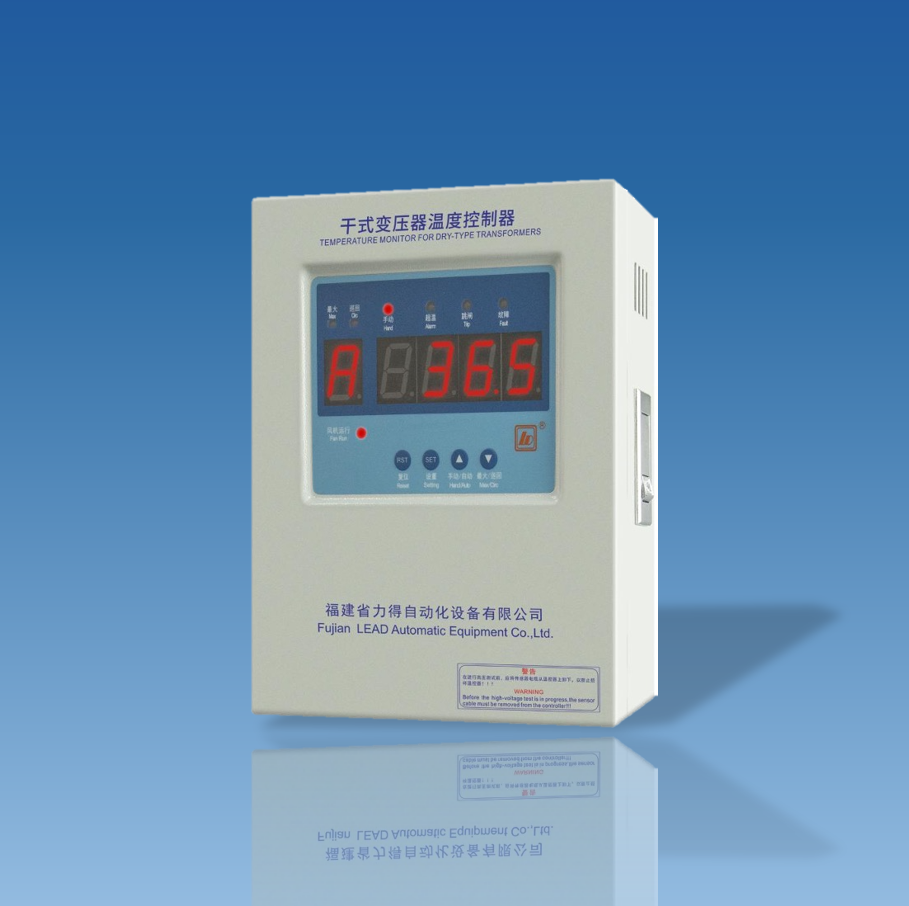

BWD系列干式變壓器溫度控制器(簡稱溫控器)是專為干式變壓器安全運行設計的一種智能控制器。該溫控器採用單片機技術，利用預埋在干式變壓器繞組中的鉑熱電阻來檢測及顯示變壓器繞組的溫升，能夠自動啟停冷卻風機對繞組進行強迫風冷，避免或減少變壓器因溫度過高而引發的故障，並能控制超溫報警及超溫跳閘輸出，以保証變壓器運行在安全狀態，從而延長變壓器的工作壽命。

二、技術指標

2.1 測量範圍：  -30.0℃～240.0℃

2.2 測量精度：  精度等級： 1級(溫控器0.5級，傳感器B級)

               分 辨 力：  0.1℃

2.3 使用條件：  環境溫度： -20℃～+55℃

               相對濕度： < 95％(25℃)

               電源頻率： 50Hz或60Hz(±2Hz)

               電源電壓： AC220V(+10％，-15%)

                       或AC380V(+10％，-15%)

                           (訂貨時若無特殊註明，以AC220V為準)

2.4 溫控器功耗：≤8W

2.5 執行標準:  生產標準：  JB/T7631-2016《變壓器用電子溫控器》

          通過的認証：ISO9001：2008國際質量管理體系認証

          通過的試驗：IEC61000-4：2002 國際標準

                     GB/T17626-2008《電磁兼容試驗和測量技術》標準

2.6 繼電器觸點輸出：風機觸點總容量：6A/250VAC (cosφ= 0.4)(單相風機)

                                  9A/380VAC (cosφ= 0.4)(三相風機)

               控制輸出容量：5A/250VAC；5A/30VDC (阻性)

                             5A/220VDC (阻性)(特殊定做)

2.7 溫控器外型尺寸：320+1mm×260+1mm×80+1mm(高×寬×厚)

                 或370+1mm×300+1mm×110+1mm(高×寬×厚)

          安裝尺寸：280mm×160mm(高×寬)

1. 防護等級：IP40；面板防護等級：IP54



三、功能與型號分類

BWD – 3   K  R
	3			測溫點數
		K		X-顯示型 K-控制型
			R	R-通訊接口(如：RS232，RS485) L-輸出電流(如：DC 4mA～20mA) D-輸出電壓(如：DC 0V～5V) A-Pt100鉑電阻輸出(可不標示)
基本型功能：三相巡迴測量；三相巡迴顯示/最大值顯示及兩種功能相互切換；輸入開路及故障自檢顯示並輸出；冷卻風機自動啟停輸出；超溫報警顯示並輸出；超溫跳閘顯示並輸出；風機手動/自動控制兩種狀態顯示、輸出及相互切換；各通道顯示值數字補償；“黑匣子”功能；風機定時啟停控制功能；輸出狀態檢測；RS485串行通訊功能。
