聚氨酯保溫料在建築保溫領域比較常見的一種。可以說是目前節能改造和建築保溫方面的好材料，它是一種新興的有機高分子材料，主要由黑料與白料(多元醇)經高壓噴塗設備噴塗現場形成高密度泡沫保溫材料。

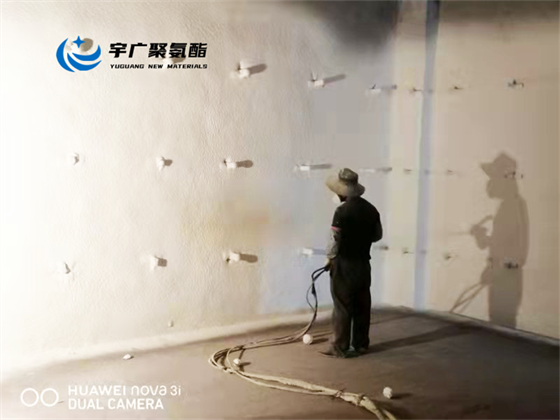

在噴塗施工時應加強噴塗施工人員的培訓工作，使其熟練噴塗技術，能夠解決噴塗施工中遇到的技術問題。噴塗施工中需要解決的關鍵技術問題主要有以下幾個方面：

1、乳白時間和霧化效果的控制

聚氨酯泡沫的形成需經歷發泡和熟化兩個階段。從黑、白料混合開始到泡沫體積停止，這個稱為發泡。發泡中，體系釋放出大量的反應熱，噴塗工藝時，應考慮泡孔的均勻性。泡孔均勻性主要受以下因素影響：

2、料比偏差

機器泡與手工泡密度的差別較大。由於各廠家白料的粘度差別較大，容易造成實際料比與機器固定料比不符。當白料過量時為泡沫密度低，顏色發白，泡沫強度下降，手感軟，氣溫低時易收縮;當黑料過量時為泡沫密度高，顏色深，泡沫強度高，手感硬而脆。這些情況下應立即核對料比，查看過濾器是否堵塞，壓力、溫度指示是否正常，以確保黑、白料比例的準確性。

3、溫度

聚氨酯發泡受溫度的影響很大。當溫度高時，能給反應體系提供熱量，可反應速度，縮短反應時間。為泡沫發泡充分，泡沫表層和芯部密度接近。當溫度低(如15℃以下)，部分反應熱就會散髮到中。熱量的損失，一方面造成泡沫熟化期，增加了泡沫成型收縮率(溫度越低，成型收縮率越高);另一方面了泡沫材料的用量，從而了泡沫的生產成本。

4、風力

噴塗作業時，要求風速在5m/s以下。風速超過5m/s，將吹失反應產生的熱量，影響聚氨酯泡沫的快速發泡反應，使產品表面變脆。同時，由於噴塗發泡機將原料混合后，以霧化狀態，如風速過大，將會吹走霧化顆粒，原料損耗，污染。

5、基層溫度和濕度

從工程實踐可以看出，基層牆體溫度對聚氨酯的發泡效率也有很大的影響。噴塗中，如果溫度和建築物基層牆體溫度都非常低，硬泡聚氨酯遍噴塗完后，反應熱量會迅速被基層吸收，從而了材料的發泡量。因此，在施工時應儘量縮短中午休息時間，在施工安排中宜合理安排工序，以保証硬泡聚氨酯的發泡率。

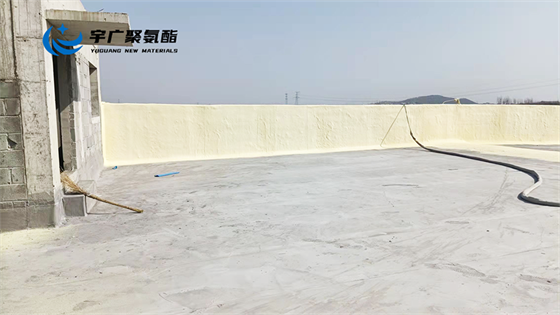

山東宇廣新材料股份有限公司匯聚多年的聚氨酯生產、研發和市場優勢，擁有優良的原料供應，製作設備和實驗器材，研發和營銷團隊，以優良的產品和服務滿足客戶的個性化需求，是卷聚氨酯產品製造商和研發基地，同時建立起聚氨酯原料貿易平台。歡迎新老用戶來電咨詢或來公司進行實地考察。
