機載微型合成孔徑雷達

機載微型合成孔徑雷達
型號:MINI-SAR
品牌:西安正弦波測控
原產地:-
類別:電子、電力 / 其它電力、電子
標籤︰機載MINI-SAR
單價: ¥10000 / 件
最少訂量:1 件

產品描述

產品概述:

機載微小型合成孔徑雷達(Mini-SAR)具有全天候、全天時、遠距離、分辨率與波長和

飛行高度無關等優點,在國防、地質、自然資源勘探與監測、地形測繪、製圖學、海洋研究、

農林生態監控、污染和災害估計等領域都有重要應用。

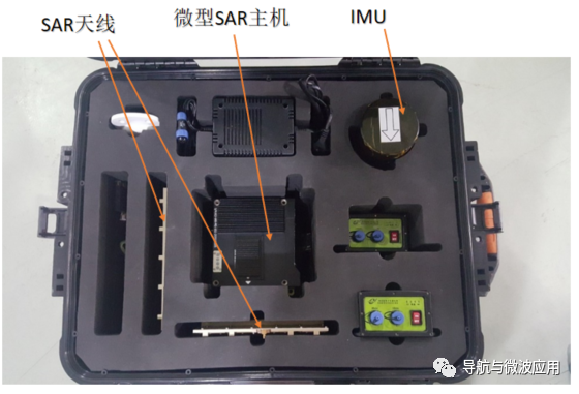

機上雷達設備包括雷達主機、功放、天線和存儲模塊,各部分主要功能如下:

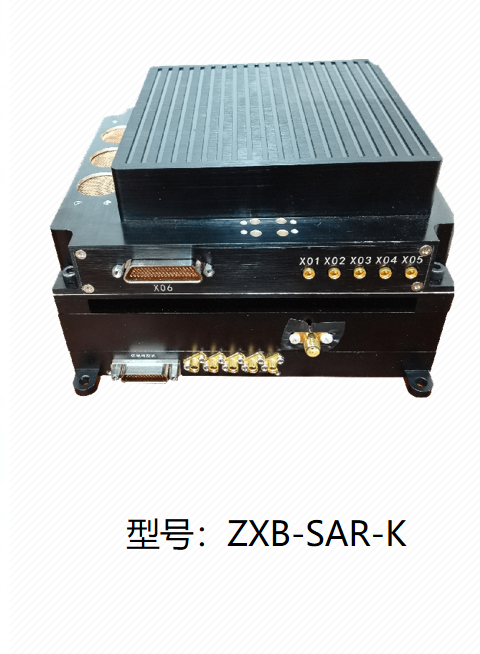

1. 雷達主機負責激勵信號的產生、放大以及回波信號放大、採集、處理和記錄等功能。

雷達主機可接收來自飛機平台的控制和監測命令,並提供高速的數據通信接口;

2. 發射天線完成激勵信號對外的空間電磁輻射,接收天線完成雷達空間電磁波的接收,

送入射頻系統進行處理;

3. 存儲模塊主要用於存儲雷達原始數據和航向文件。



主要技術指標

波段

X

Ku

分辨率(m)

0.3/0.5

0.2/0.3

作用距離(Km)

≥8

≥6

系統總重量(Kg)—不含

IMU、電池、裝機結構

≤4

≤3

系統總功耗(w)

≤120

≤100

工作模式

實時成像/單極化/全極化(可選)

功能介紹:

Ø 航線規劃:根據測繪區域和雷達參數設計飛行航線;

Ø 數據回放:將雷達回波數據回放到本地的硬盤中;

Ø 質量檢查:覆蓋性檢查和快視成像處理,對數據質量進行評價;

Ø 成像處理:全分辨率精成像處理,生成SLC;

Ø 極化合成:將四個極化通道圖像合成一幅全極化偽彩圖;

Ø 干涉處理:生成DSM和DOM



機載微型合成孔徑雷達 1機載微型合成孔徑雷達 2
