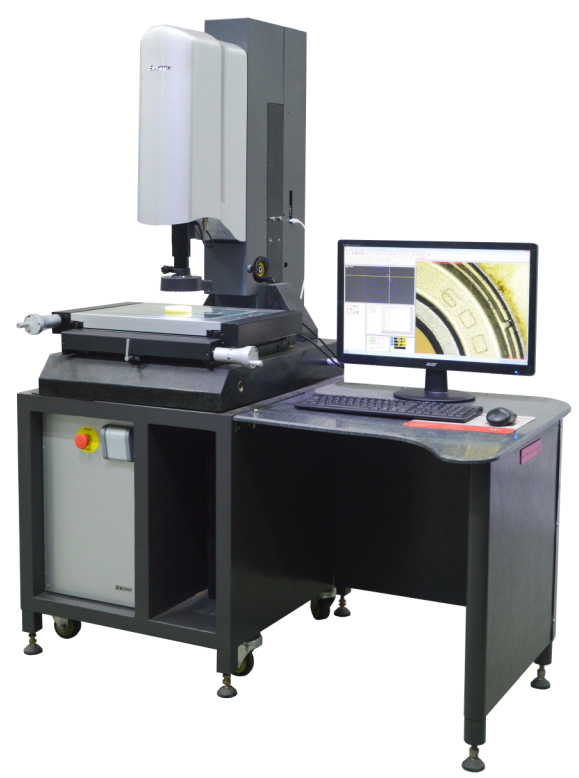

EMC-4030全手動影像量測儀(含電腦桌)

  EMC-4030全手動影像量測儀(含電腦桌)
型號: EMC-4030
品牌:怡信
原產地:-
類別:電子、電力 / 儀器、儀表 / 電子測量儀器
標籤︰影像測量儀 , 光學影像測量儀 , 一鍵式閃測儀
單價: -
最少訂量:1 台

產品描述

主要技術指標

1.1機身

1.1.1 機身精度補正:21項精度補正

1.1.2 XYZ測量行程:400*300*250mm

1.1.3 外形尺寸L*W*H  1600*950*1900

1.1.4 主機重量:    380Kg

1.1.5 機台最大承重:   30KG

1.1.6 操作方式:手動

1.1.7 XY軸測量精度:3.0+L/200μm

1.1.8 重複精度:3μm

1.1.9 機台:00級花崗岩

1.1.10Z軸立柱:00級花崗岩

1.1.11、三軸滾珠絲杆:研磨級

1.1.12、三軸導軌:研磨級

1.2、電控系統

1.2.1 保護:過載漏電保護、急停開關

1.2.2 接線方式:集成總線

1.2.3 計算系統:G5905 內存4G;硬盤256; 23.8高清顯示器

1.3鏡頭

1.3.1 鏡頭:步進手動變倍遠心鏡頭,物鏡倍率0.7-4.5

1.3.4 光學放大倍率:30-130

1.3.5 相機:40萬數字工業高清千兆網絡相機

1.4、光源系統

1.4.1 上光源:5環8區LED冷光源各段獨立程控,256級亮度可調表面光

1.4.2 下光源:256級亮度可調准直平行光

1.5、控制傳動系統

1.5.1 光柵尺:0.5μm絕對式光柵尺

1.5.2 USB集成控制板

1.6、軟件系統

1.6.1 手動測量命令:點、線、圓、圓弧、橢圓、鍵槽、

1.6.2 自動選取命令:自動線,自動圓、多段自動圓、自動圓弧,自動多段橢圓

1.6.3 自動識別命令:自動線識別、自動圓識別、自動圓弧識別、點選圓。

1.6.4 框選命令: 框選線、圓、圓弧、橢圓

1.6.5 擬合構造:點、線、圓

1.6.6 標註功能: :距離、半徑、直徑、坐標點、文字說明及編輯。

1.6.7 坐標系:多坐標切換

1.6.8 倍率校正:手動

1.6.9 文件輸入格式:DXF輪廓比對

1.6.10、報告輸出:Word、Excel、PDF、DXF、

1.7、保修:12個月

1.8、售后接到用戶報修后立即電話溝通指導解決,如電話解決不了,兩小時內給出解決方案,並在二十四小時內到達客戶現場解決出現的問題。(國家法定休息日除外)

二、 環境條件

2.1間溫度:20±2°C

2.1.1、溫度梯度(時間):1°C /h

2.1.2、溫度梯度(時間):2°C /24h

2.1.3、溫度梯度(空間):1°C /m

2.2、 空氣相對溫度:40-70

2.3、 電壓: 220V ± 10%

2.4、 頻率:50Hz

2.5、 震動:15Hz以下<0.001g

2.6、 耗電量:1000VA

2.7、 接地電阻:小於4歐姆

、軟件特點

1、基本功能:

●笛卡爾坐標/極坐標轉換 ●絕對/相對/工作坐標轉換

●公/英制轉換 ●度/度分秒轉換

●點/點群  ●兩點/多點求線

●三點/多點求圓及弧  ●B-spline線

●兩點間的距離  ●兩線間的平均距離

●點線間的距離  ●兩圓心距離

●圓線距離  ●兩線間的夾角及交點

2、特殊功能

2.1、 軟件控制光源。上光源為四相燈,下光源為直光源,增加機器適應性能。

2.2、 量測工件無需調節擺正,軟件提供坐標平移、旋轉、擺正。

2.3、 直接在影像及幾何區標註/移動尺寸。直線修剪、延伸功能。

2.4、 幾何區點、線、圓/圓弧及直線端點、中點,圓心、象限點自動捕捉。

2.5、 調節CCD參數設定,提高自適應力;去除毛邊功能,以正確取得量測數據。

2.6、 利用影像工具快速自動抓取基本幾何輪廓邊界點,直接擬合成線、圓、弧。

2.7、 量測區工件放大攝像圖形化輸出,轉成(.bmp、.jpg)。

2.8、 測量數據化輸出,轉成WORD (.doc) 、EXCEL (.xls)。

2.9、 SPC功能,直接輸出管製圖、製程能力指數,轉成WORD、EXCEL

2.10、機械圖形直接輸出.dxf格式,實現2D抄數功能 ,與AutoCAD、等其它軟件無縫聯接。

2.11、可轉入.DXF格式文件,與工件實物或測量圖形進行比對。並可直接在影像區任取兩點得到誤差測量值。

2.12、提供平面內直線度、圓度、角度分析,進行有效之品質檢驗

2.13、機台精度補償,提高量測精度。

2.14、軟件可以對多變形、槽形、圓弧倒角、虛擬測量。

2.15、重新測量功能:該功能可對已測量過的元素,重新改變測量方法,燈光,倍率等,然後會刷新測量數據,並且與其相關的元素數據也會刷新(如:兩線構造距離,如果其中一條線重新測量了,那麼距離元素數據也會重新刷新)

2.16、修改編輯及查看尋邊狀況:軟件可以修改編輯任何測量元素的尋邊範圍,光源亮度,倍率等。還可以查看之前測量的某個元素的尋邊狀況(包括尋邊的位置,所用的光源亮度,倍率及所采的原始點等),以便用戶掌控測量的全過程的狀況.

2.17、可以修改元素名稱及尺寸名稱,以與客戶圖紙一致:客戶可以任意修改元素的名稱及尺寸名稱。如:可以C1(1) 修成你想要的名稱. 並可以C1的半徑,直徑,周長,面積等等名稱改成你想要的,以便完全符合圖紙的需求.

四、影像測量儀安裝、驗收標準

1.設備驗收、清點及安裝調試驗收

1.1設備的驗收

設備的驗收分為二個階段,即:第一次、最終驗收,其驗收方式按雙方達成的技術協議執行。

1.1.1第1次驗收:設備經過出廠驗收合格,運抵買方項目現場后,買、賣雙方有關人員共同開箱驗貨;如有貨物短缺、質次、損坏等問題,應作詳細紀錄,並由賣方先立即、無條件為買方調換或補齊,然後再檢查原因,追究責任人。直至無疑義后,第1次驗收合格。賣方並同時提供出廠前的測試報告和產品合格証書;

1.1.2最終驗收:設備、材料安裝、調試結束,達到驗收標準,買、賣雙方派員共同驗收合格,經買、賣雙方確認,最終驗收合格。

1.2、安裝調試驗收

賣方免費負責在買方現場完成設備的安裝和調試工作。在買方現場進行的安裝,買方應提前準備好氣、電、接地保護等基礎設施,並以傳真方式通知賣方,如有問題提前溝通以確保順利安裝。公司負責測量機的安裝、調試。所有的包裝箱需要在工程師監督和認可的情況下才能開啟。根據需要,用戶需提供內部拆裝、運送及就位支持。最終驗收將根據企業標準Q/320505AD005-2012執行。在調試完成后對設備進行驗收,驗收該設備按雙方達成的技術協議執行。各項技術指標按雙方簽訂的《技術協議》內容執行,驗收完成后雙方共同確認,並由雙方代表簽訂《安裝調試驗收報告》。

2、 包裝和運輸

2.1、 採用良好的木箱包裝方式,公路運輸,保証設備良好。包裝及運輸過程的問題由賣方承擔。

2.2、 貨到需方后,賣方的人員將在1個工作日內到達需方現場進行開箱驗貨並安裝、調試設備。

3、 安裝注意事項:

  • 請放置本產品用於通風、乾燥處,儘量保持環境溫度在20-25之間。
  • 請勿放置本產品于灰塵多、潮濕的地方。
  • 本產品使用220V,50-60HZ交流電源,本產品要求電源有良好結接地。
  • 請放置本產品于遠離強電場或強電磁干擾源的地方,如交流電櫃、大型機床、電磁鐵、電火花機等。
  • 為保証測量精度,請將本產品放于遠離震動源的地方,如沖床、震動機等。
  • 請勿自行拆卸或調整產品零件。
  • 請勿使用非本公司生產或提供的配件。

4、 培訓方案及售后服務

以質量砌基礎,以人才為動力,以創新求發展,以服務樹口碑,以誠信贏客戶。寧波怡信光電科技有限公司致力于測量儀器關鍵技術的創新,與客戶真誠合作,互相學習,形成具有凝聚力的優秀團隊服務好客戶。

4.1、儀器到達用戶所在地后,用戶準備好儀器正常運行所需電等條件,由專業工程師就儀器開新箱檢查儀器。

4.2、工程師對儀器使用場地檢查合格后,進行安裝、調試、精度補償,安裝后精度再次測試。

4.3、培訓設備與用戶購買儀器型號、功能一致。 負責對用戶進行產品基本原理、使用、操作、保養維護等全面培訓。

4.4、培訓作業標準,操作“應知”“應會”。

4.5、培訓內容:開關機操作、作業準備、儀器校準、測量步驟、注意事項、常見問題處理流程。

4.6、儀器保養培訓:保養部件名稱、保養內容講解、保養週期、保養的方法和標準、保養人員責任崗位要求。

4.7、每台儀器均附有說明書、貨物的合格証、裝箱單等技術資料;

4.8、設備安裝、調試過程,都有詳細檢驗記錄,調試檢驗結果符合國家相關標準。並填寫驗收報告,報用戶廠家。

4.9、保修期為貨到之日起不超過十三個月,並負責設備的終身維修。在保修期內,免收維修費,對於非人為損坏的零備件予以免費更換。

4.10接到用戶報修后立即電話溝通指導解決,如電話解決不了,兩小時內給出解決方案,並在二十四小時內到達客戶現場解決出現的問題。(國家法定休息日除外)

五、配置清單

5.1

機身

1台

怡信

5.2

電腦主機

1台

品牌

5.3

液晶顯示器

1台

品牌

5.4

電腦桌主櫃

1張

怡信

5.5

大理石台面

1張

怡信

5.6

鈑金側板

2

怡信

5.7

高精密光學控制臺玻璃

1塊

怡信

5.8

USB集成控制板

1套

怡信

5.9

EASSON 2D

1套

怡信

5.10

40萬數字工業高清千兆網絡相機

1個

HIKVISION

5.11

0.5μm絕對光柵尺

3支

怡信

5.12

高精密研磨導軌

3根

怡信

5.13

遠心手動變倍鏡頭

1

怡信

5.14

5環8區LED冷光源各段獨立程控,256級亮度可調表面光

1個

怡信

5.15

下光源:256級亮度可調准直平行光

1個

怡信

5.16

檢驗報告

1份

怡信

5.17

說明書

1本

怡信

5.18

安裝光盤

1張

怡信

5.19

校正片

1個

怡信

5.20

搬動手柄

6

怡信
