一.產品簡述：

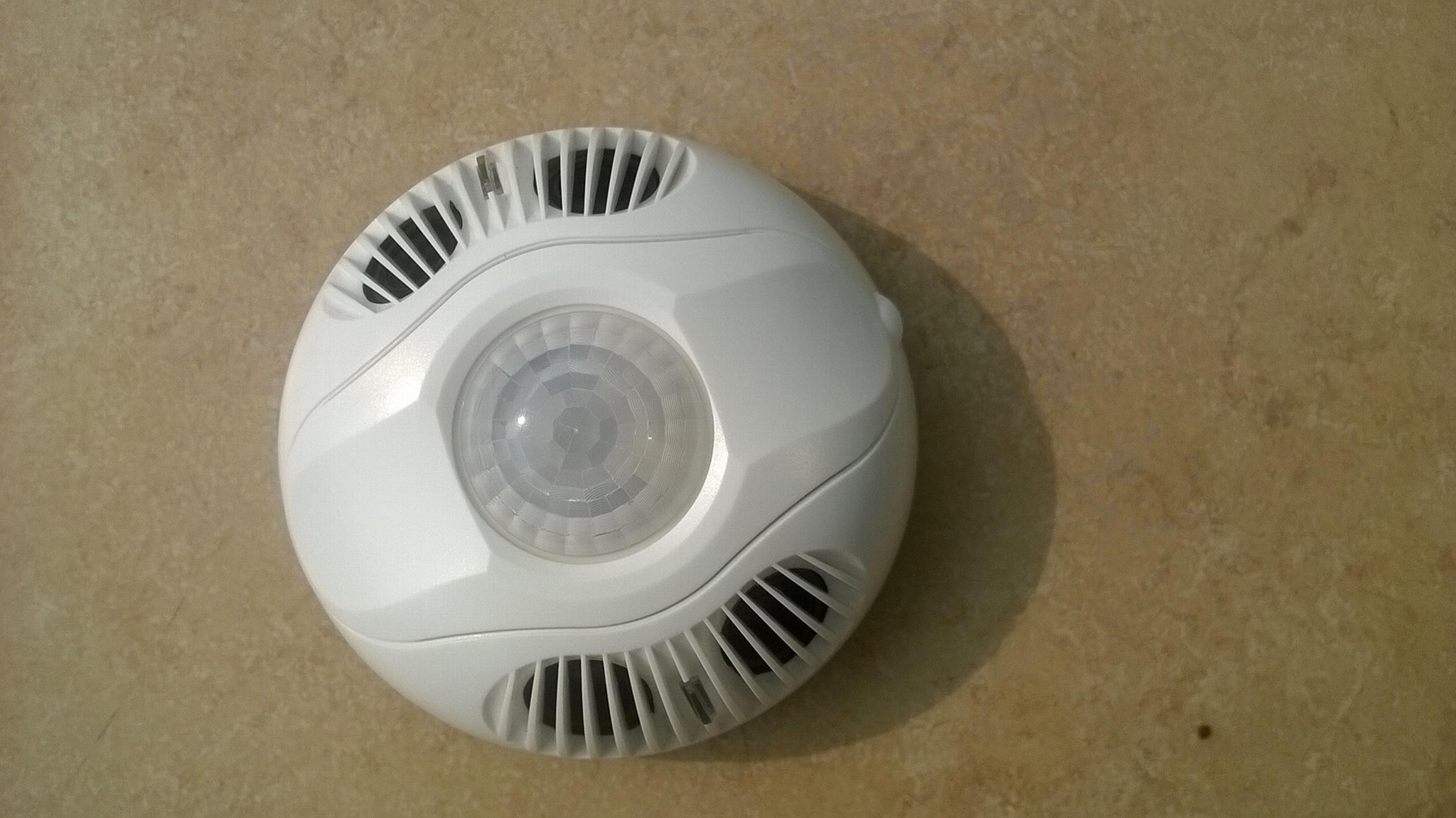

MCDP-08是源於高品質的零件和原材料的專業級展櫃探測器,普遍應用於珠寶店、博物館、藝朮館的展櫃中。當試圖非法侵入展櫃時探測器能準確的進行探測並防止誤報。 MCDP-08含有兩個移動探測系統：超聲移動探測和被動紅外移動探測。這兩個探測系統的信號一起由西榮自主的信號處理系統處理，能有效地檢測入侵，防止誤報。該產品

主要由兩組超聲波信號採集模塊和一個HDIR  TM超微動紅外信號採集模塊組成。

探測器初始化

MCDP-08多維駐波(Ⅱ)須在接通電源后經30秒的電路預熱時間后達到最佳工作性能。預熱過程中，紅色指示燈亮。

二.產品功能說明：

復合模式1：開關A1(OFF),A2(OFF);這是探測器的默認模式。該模式下，當兩種傳感器同時檢測到非法侵入信號，產品報警。

復合模式2:開關A1(OFF),A2(ON);該模式下,當兩種傳感器中任一傳感器檢測到非法侵入信號，產品報警。

單紅外模式：開關A1(ON),A2(OFF);在該模式下,HDIR TM檢測到非法侵入信號，產品報警。

單超聲模式：開關A1(ON),A2(ON);在該模式下,超聲檢測到非法侵入信號，產品報警。

LED功能：設有兩個LED指示燈，當檢測到移動時，它們將閃爍。撥碼開關B2可設置LED燈亮/滅,紅色LED閃爍表示紅外技術檢測到移動，綠色LED閃爍表示超聲技術檢測到移動。

三.主要技術規格:

紅外探測器：數字八元紅外管

電源：10-16 Vdc； 12Vdc時 40 mA

尺寸：110 x 56 mm(直徑X高度)

射頻抗擾度：20 V/m 10-1000 MHz; 10 V/m 1-2 GHz

超聲波頻率：40KHz

探測範圍：2.4米高@ 4米圓半徑（文博展櫃中建議：2.4米高@ 2.5米半徑）

工作溫度範圍：-10℃至

+50℃

配件

支架，用於天花板安裝。金屬彈片，用於吊頂安裝。
