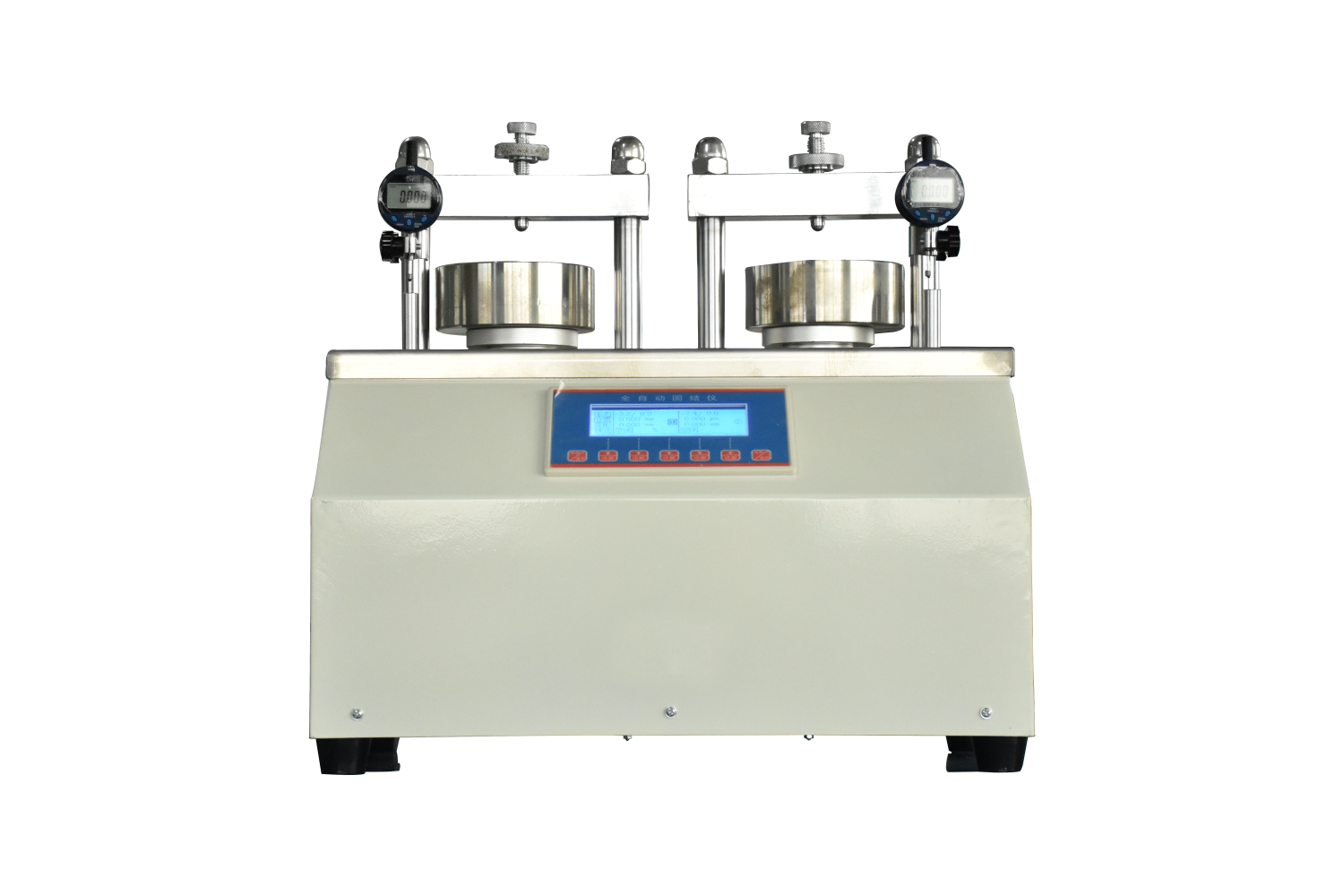

全自動固結儀



型號：GZQ

    槓桿式固結儀和氣壓固結儀是我國目前最常用的兩種固結試驗設備，槓桿式固結儀的缺點我們大家明白，而氣壓固結儀的缺點是几十台固結儀的試驗壓力序列必須相同，所有試樣壓縮穩定后方可施加下級荷重或結束試驗，試驗週期比較長，影響設備利用率，不能每個通道單獨控制，另外因為摩擦力的原因實際上1KPa的預壓力是控制不了的，甚至12.5KPa的那一檔力也不能控制在1%的精度範圍內，都是通過軟件估算出來的。還有該類系統一是必須配氣泵，氣壓穩壓過濾裝置，氣壓網絡等輔助設備，必須由技術人員到現場安裝調試方可投入使用;對安裝試驗操作要求較高，如果操作不當將直接影響試驗成果準確度。

綜上針對氣壓固結儀系統存在的不足，我們開發出了第三代全自動固結儀完全改善了上述缺點。



一、儀器尺寸



主機尺寸：470×270×450(mm)





二、設備標準配置



1.每台固結儀兩聯，2套試樣面積為30cm2的試驗容器配件。

2.配置1套獨立的智能壓力控制裝置能同時控制獨立的兩個通道。

3.配置試樣壓縮變形量檢測模塊

4.配置2個數顯百分表。

5.配置2只測力傳感器。

6.配置1個網口



三、主要技術指標

1.試驗壓力（試樣面積30cm2、試樣面積50cm2）

• 試驗壓力（試樣面積30cm2、試樣面積50cm2）
• 最低可設置試驗壓力：1kPa
• 低壓固結儀：1～800kPa
• 使用過程中可增配壓力模塊擴展到1600kPa
• 中壓固結儀：1～1600kPa
• 使用過程中可增配壓力模塊擴展到3200kPa
• 高壓固結儀：5～3200kPa
• 回彈試驗最低壓力：0kPa



2.出力精度

0～300N（100kPa）準確度≤3N

低壓固結儀：2400N準確度≤1%F·S

中壓固結儀：4800N準確度≤1%F·S

高壓固結儀：9600N準確度≤1%F·S



3.測力傳感器

量程：0～5000N準確度：1%F·S（低壓、中壓固結儀）

量程：0～10000N準確度：1%F·S（高壓固結儀）

量程：0～10.000mm準確度：0.2%F·S



四、技術特性



1.該技術使固結試驗不需要外部壓力源（如氣泵）條件下，自動依據設定的試驗壓力序列加卸荷，節能環保不擾民。試驗壓力≥5kPa≤允許最高壓力，最要壓力範圍內可任意設置壓力序列，尤其可滿足需要施加試樣自重壓力P0的試驗。每聯試驗過程獨立控制。試驗結束即可更換試樣重新開始，極大地提高了設備利用率。試驗過程中自動根據每個試樣的壓縮變化量，變速跟蹤控制所加的設定壓力，始終保持試樣受力衡定。

       固結試驗的初始值也就是位移清零值1kPa也保証是真實有效的

       如果進行施加自重壓力P0的試驗，可設置每個試樣需要施加的P0壓力，且可一次施加，也可分級施加。這是以往任何固結儀無法實現的。



 2.與微機組網

    採用網口方式與微機連接，几十台固結儀可以連接在同一網絡上。現場安裝非常簡單，微機提供單台單控和几十台群控操作，非常簡便。



 3.獨立運行和自啟動

   固結儀采控器可獨立運行，即試驗開始后無需微機支持。試驗過程中斷電時自動保護試驗現場和已經採集的數據，電源恢復后自動恢復試驗現場繼續進行試驗。
