ABB軟啟動器售后維修中心 ABB軟啟動器售后電話

由於ABB軟啟動器在中國市場有十分龐大的銷售量，包括一些早期使用的PSR ,PST ,PSTB , PSS也已進人故障多發期，在使用中必然會遇見許多問題，以下我們的一些常見故障在這裡和廣大使用者做一個探討。廣州意控自動化工程有限公司維修ABB軟啟動器，服務熱線：13622805211廣州 意控自動化網站http://www.gdikong.com

常見故障分析及解決辦法

故障狀態：當電動機發出嗡嗡聲音/在沒有發出起動信號的情況下起動。

排查原因：

1、可能造成該軟啟動器故障的原因是由於處理不當，且旁路繼電器已經處於閉合狀態；

2、旁路接觸器/繼電器卡在閉合位置；

3、晶閘管短路。

解決方案：

1、斷開工作電壓和控制電源電壓，如果USB線已經連接到了計算機，請將它扒下來並按照順序連接電壓，其中端子1和2上的控制電源電壓，等待4秒鐘之後連接端子L1、L2和L3上的工作電壓；

2、若是2和3情況則需和廠家溝通解決。

故障狀態：電動機在起動期間發出異響。

排查原因：

1、電動機連接不正確；

2、起動升壓時間不正確；

3、初始水平/終止水平不正確；

4、電流限制水平或者是轉矩限制水平不合適；

5、電動機太小（電流超出軟啟動器測量範圍）；

6、晶閘管導電性極差；

7、停止降壓時間不正確；

8、同時發出了起動和停止指令；

9、工作電壓低於175V。

解決方案：

1、檢查並糾正接線，連接控制電源電壓；

2、嘗試其它的斜坡時間（要想獲得最好的結果，則可能需要進行一些調整）；

3、對“初始/終止電壓”參數嘗試其它設置；

4、對“電流限制水平”或“轉矩限制水平”參數嘗試其它設置；

5、確保擁有適合此電動機規格的軟啟動器，為了進行測試可選擇使用小電動機模式；6、需和廠家溝通解決；

7、確保擁有適合此電動機規格的軟啟動器同樣可選擇採用小電動機模式；

8、確保不同時發出起動和停止命令；

9、檢查工作電壓。

故障狀態：當硬線輸入發出起動命令時，電動機不起動。

排查原因：

1、控制接線不正確；

2、同時發出了起動和停止命令；

3、鍵盤處於本地控制模式。

解決方案：

1、檢查用於起動和停止的連接；

2、確保不同時發出起動和停止命令；

3、確保鍵盤未處於本地控制模式；

4、按軟啟動器R/L鍵更改為遠程控制模式；

5、確保將“現場總線控制”參數設置為“否”；

6、對響應的故障執行重置；

7、重置脫扣事件。

故障狀態：使用現場總線時，電動機不起動。

排查原因：

1、軟啟動器已經激活故障或者是保護時脫扣；

2、軟啟動器處於本地模式；

3、當故障參數設置為“更改為I/O控制”時的現場總線操作。

解決方案：

1、對響應的故障執行重置，同時重置脫扣事件；

2、確保將二進制輸出通報設置的停止位設置為1；

3、確保PLC的參數與所有使用現場總線協議的軟啟動器現場總線文檔中的參數相匹配；

4、確保將二進制輸出通報設置的自動模式位設置為1；

5、檢查HMI是否設置為遠程模式；

6、確保將ABB現場總線插頭適配器上的本地模式數字輸入設置為“遠程”；

7、確保DI現場總線禁用控制未連接；

8、確保將“現場總線控制”參數設置為“開”；

9、如果將“現場總線故障操作”參數設置為“更改為I/O控制”，則當出現故障時在重新建立通訊連接之後，能夠重新啟動之前將有10秒鐘的延遲。

故障狀態：使用現場總線無法正確加載參數。

排查原因：

1、現場總線設置。

解決方案：

1、確保PLC的參數和所使用現場總線協議的軟啟動器現場總線文檔中的參數相匹配；

2、確保二進制輸出通報設置的自動模式位為1；

3、檢查HMI是否設置為遠程控制；

4、確保將ABB現場總線插頭適配器上的本地模式數字輸入設置為“遠程”；

5、確保DI現場總線禁用控制未連接；

6、確保將“現場總線控制”參數設置為“開”。

故障狀態：軟啟動器屏幕上顯示的相電流和電動機電流不一致。

排查原因：

1、內接連接。

解決方案：

1、若是軟啟動器採用了內接連接方式，顯示的相電流將是電動機電流的58%（1/（√3））。

故障狀態：軟啟動器屏幕上顯示的電流不穩定。

排查原因：

1、電動機太小；

2、電動機的負載太小；

3、電流超出測量範圍。

解決方案：

1、確保選擇與該電動機匹配的軟啟動器規格。

故障狀態：軟啟動器顯示黑屏而且激活了LED。

排查原因：

1、節電模式。

解決方案：

1、觸摸鍵盤上的鍵。

故障狀態：軟啟動器屏幕空白而且沒有激活任何LED

排查原因：

1、未連接電源電壓；

2、HMI和軟啟動器之間缺少了RJ45插頭；

3、RJ45網絡電纜已經損坏。

解決方案：

1、連接電源電壓，若是還存在問題需和廠家溝通；

2、檢查RJ45插頭和網絡電纜。

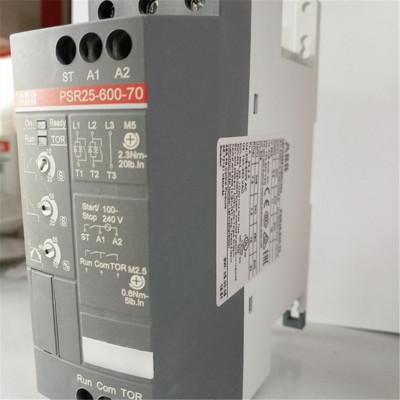

ABB 軟起動器 - PSR3… PSR45

208 - 600V

控制電源電壓 100-240 VAC

PSR3-600-70  PSR6-600-70 PSR9-600-70 PSR12-600-70 PSR16-600-70 PSR25-600-70 PSR30-600-70  PSR37-600-70  PSR45-600-70

控制電源電壓 24 VDC

PSR3-600-81 PSR6-600-81 PSR9-600-81 PSR12-600-81 PSR16-600-81 PSR25-600-81 PSR30-600-81 PSR37-600-81 PSR45-600-81

控制電源電壓 100-240 VAC

PSR60-600-70 PSR72-600-70 PSR85-600-70 PSR105-600-70

控制電源電壓 24 VDC

PSR60-600-81 PSR72-600-81 PSR85-600-81 PSR105-600-81

軟起動器 - PSS

230-500V型號

PSS18/30-500L  PSS30/52-500L PSS37/64-500L PSS44/76-500L PSS50/85-500L PSS60/105-500L PSS72/124-500L PSS85/147-500L PSS105/181-500L PSS142/245-500L PSS 175/300-500L PSS 250/430-500L PSS 300/515-500L

軟起動器 - PST 30 …300 / PSTB 370 … 1050

230 - 600 V型號

PST30-600-70 PST37-600-70 PST44-600-70 PST50-600-70 PST60-600-70 PST72-600-70 PST85-600-70  PST105-600-70 PST142-600-70 PST175-600-70 PST210-600-70 PST250-600-70 PST300-600-70 PST 30-600-70T PST 37-600-70T PST 44-600-70T PST 50-600-70T PST 60-600-70T PST 72-600-70T PST 85-600-70T PST 105-600-70T PST 142-600-70T PST 175-600-70T PST 210-600-70T PST 250-600-70T PST 300-600-70T PSTB 370 … PSTB 1050 ( 內置旁路接觸器 ) PSTB370-600-70 PSTB470-600-70 PSTB570-600-70 PSTB720-600-70 PSTB840-600-70 PSTB1050-600-70 PSTB 370-600-70T PSTB 470-600-70T PSTB 570-600-70T PSTB 720-600-70T PSTB 840-600-70T PSTB 1050-600-70T

軟起動器 - PST 30 … 300 / PSTB 370 … 1050

400 - 690 V型號

PST30-690-70 PST37-690-70 PST44-690-70 PST50-690-70 PST60-690-70 PST72-690-70 PST85-690-70 PST105-690-70\ PST142-690-70 PST175-690-70 PST210-690-70 PST250-690-70 PST300-690-70 PST 30-690-70T PST 37-690-70T PST 44-690-70T PST 50-690-70T PST 60-690-70T PST 72-690-70T PST 85-690-70T PST 105-690-70T PST 142-690-70T PST 175-690-70T PST 210-690-70T PST 250-690-70T PST 300-690-70T PSTB 370 … PSTB 1050 ( 內置旁路接觸器 ) PSTB370-690-70 PSTB470-690-70 PSTB570-690-70 PSTB720-690-70  PSTB840-690-70 PSTB1050-690-70 PSTB 370-690-70T PSTB 470-690-70T PSTB 570-690-70T PSTB 720-690-70T PSTB 840-690-70T PSTB 1050-690-70T



ABB軟啟動器的介紹

ABB軟啟動器尺寸小巧、嶄新魅力的設計，是 一種集電機軟起動、軟停車、輕載節能和多種保護功能于一體的新穎電機控制裝置，可以實現現場總線控制，易於設定、調試。它的主要構成是串接于電源與被控電機之間的三相反並聯閘管及其電子控制電路。運用不同的方法，控制三相反並聯閘管的導通角，使被控電機的輸入電壓按不同的要求而變化，就可實現不同的功能。
