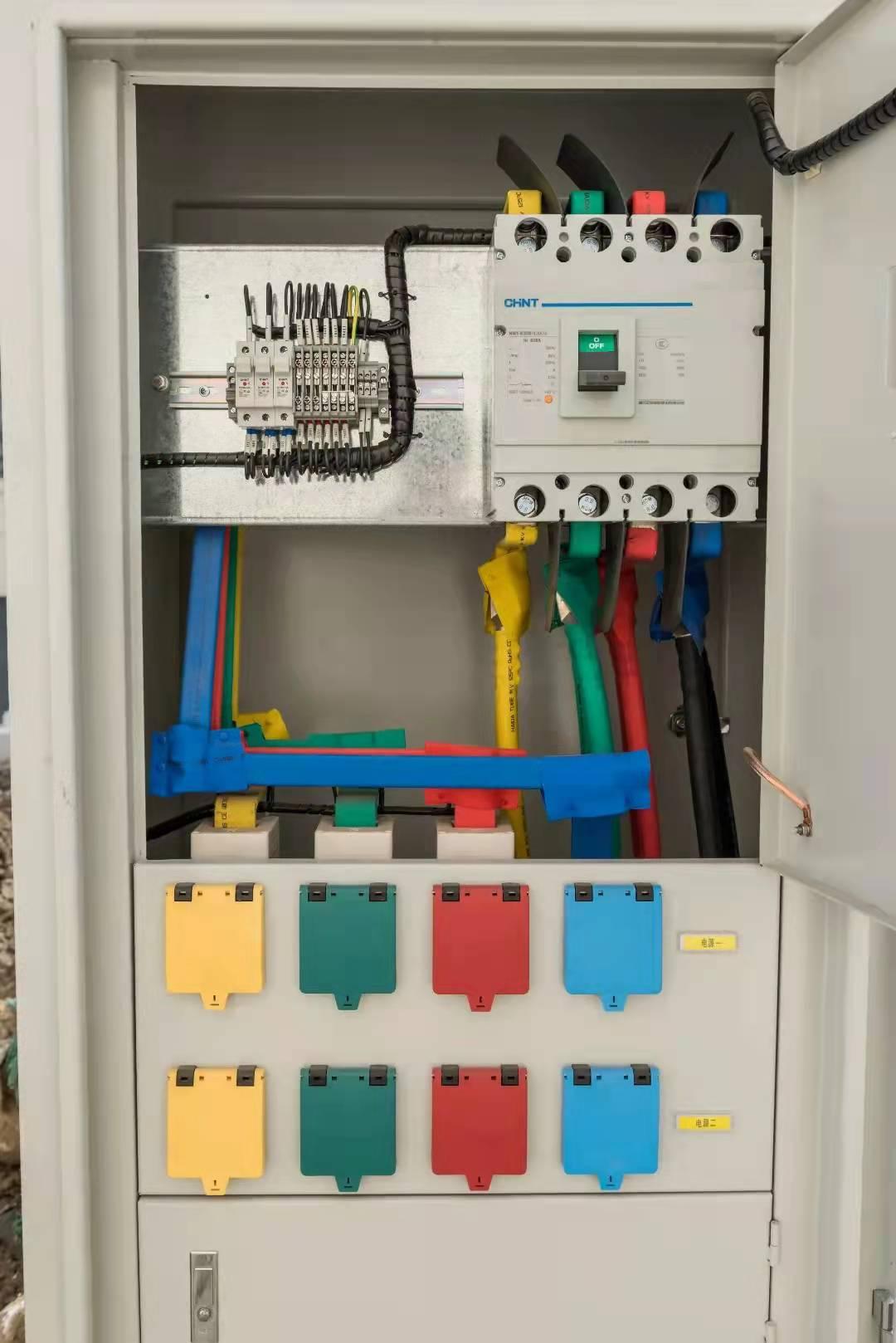

低壓配電應急快速接入裝置

產品概述

1、發電車（機）快速接入箱的觸頭都採用銅合金材料，表面鍍銀。
2、箱門把手為金屬材質，門鎖採用防水型三點鎖定式，鎖片上裝有扁形帶滑輪鎖杆，方便箱門開啟和關閉。
3、發電車應急接入箱中所有電器元件的金屬外殼可靠接地，其與接地螺釘間的連接電阻小於0.1Ω。
4、箱內門與外門同向開啟，用於安裝操作設備及電氣迴路模擬圖，一次模擬圖採用絲印。
5、塑殼開關衝擊耐壓水平：8000V。
6、箱頂蓋採用一次成型製作，減少焊接過程，確保頂蓋的防水性能。
7、塑殼開關額定短路開斷電流（有效值）ICS：≥50kA。

低壓配電應急快速接入裝置功能特點

1、阻尼振盪磁場：4級。
2、外殼採用304/2B不鏽鋼，厚度不小於2.5mm，焊接結構，使用年限不少於30年。箱體表面拉絲拋光處理。
3、面板插座通用性：50-400平方電纜
4、塑殼開關額定工頻耐壓（1s）（有效值）：2500V。
5、發電車接入箱應按照相應國標製作。
6、利用現有的電氣快速接頭設備與微機智能化繼電保護技術，所研發的一套應急電源快速接入裝置。
7、耐衝擊電壓試驗：5kV，10/700μs衝擊波。

低壓配電應急快速接入裝置工作原理

1、箱內門與外門同向開啟，用於安裝操作設備及電氣迴路模擬圖，一次模擬圖採用絲印。
2、匯杰面板插座接觸電阻：≤30微歐，銅合金鍍銀工藝。滿足南網和國網技術標準。
3、箱體安裝在室內，底部用Ф13的四孔固定安裝。安裝孔徑，位置等需嚴格按照圖紙執行。
4、浪涌(衝擊)：4級。
5、溫升：額定電流工作時，外接銅母排端頭部位溫升不得超過50K，導電件接觸部位的溫升不得超過55K。
6、塑殼開關衝擊耐壓水平：8000V。
7、解決了應急電源接入裝置不規範。

引用標準

GB7251.5《低壓成套開關設備和控制設備第5部分：對公用電網動力配電成套 設備的特殊要求》

GB/T12501《電工電子設備防觸電保護》

JB/T10323-2002《低壓抽出式成套開關設備和控制設備主電路用接插件》

GB11918-2001《工業用插頭插座和耦合器一般要求》

GB11919-2001《工業用插頭插座和耦合器插銷和插套尺寸互換性的要求》

GB5023.5-2008《額定電壓450/750V 及以下聚氯乙烯絕緣電纜第5部分：軟電纜（軟線）》

GB3956-2008（IEC60228-2004，IDT）《電纜的導體》

GB/T11022-2011《高壓開關設備和控制設備標準的共用技術要求》

GB4208-2008《外殼防護等級（IP代碼）》

GB/T5169.10-2006《電工電子產品着火危險試驗第10部分：灼熱絲/熱絲基本 試驗方法 灼熱絲裝置和通用試驗方法》

GB/T2423.4-2008《電工電子產品環境試驗第2部分：試驗方法 試驗 Db 交變 濕熱（12h＋12h 循環）》

使用條件

（1）環境溫度：-30℃～+125℃，若安裝于箱體內溫度不高于+90℃；

（2）相對濕度：在未插合狀態下，允許由於濕度變化有可能在單元內產生濕度的凝露，在插合狀態下，不受濕度影響；

（3）海拔高度：≤ 2000m；

（4）污穢等級：≤ Ⅳ級；

（5）抗震能力：地面水平加速度不大於0.3g，地面垂直加速度0.15g；

（6）安裝場所：安裝于無易燃、無易爆、無導電塵埃、煙霧、蒸汽和腐蝕性介質等嚴重影響電器元件電氣性能的場所；

（7）安裝位置：戶內開關櫃內或戶外箱內。戶外，安裝地點無震動和衝擊，安裝傾斜度不超過5°。
