一、概述

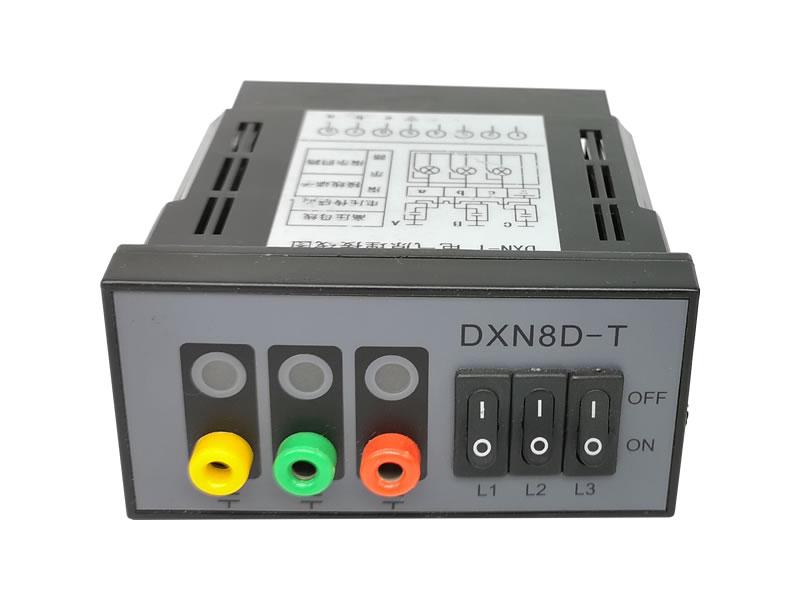

 DXN(GSN)-Q/T戶內高壓帶電顯示器適用於交流50Hz、額定電壓7.2kV~40.5kV的戶內高壓開關設備中，用於顯示高壓線路帶電狀態，並可根據需要對相關設備進行閉鎖。高壓帶電顯示裝置由顯示器和傳感器兩部分組成。在不同電壓等級中，顯示器是相同的，但傳感器需根據電壓等級進行選擇。
 二、功能說明
 1）DXN-T為提示型，主要用於監測高壓設備帶電狀態；DXN-Q為強制型，不僅能顯示高壓帶電狀態，還可以輸出閉鎖極點，對刀閘、櫃門、接地開關等設備進行強制閉鎖，防止電器誤動作和誤入帶電間隔。
 2）電氣閉鎖：DXN-Q型顯示器，可與我公司生產的DSN3系列戶內電磁鎖配套使用，將帶電顯示器的閉鎖極點串入電磁鎖的工作迴路中，當高壓線路有電時，電磁鎖無法操作，從而確保電磁鎖控制的單元不被誤操作。只有在高壓線路不帶電且顯示器有輔助電源時提供電氣解鎖。
 3）帶有按鍵功能的顯示器，在按鍵壓入時顯示高壓設備的帶電狀況，測試完畢后按鍵復位。
 三、安裝使用
 顯示器一般裝在開關設備面板上，顯示器連接的保護線纜分別連接傳感器分壓端和對應的顯示器接線端子，接地線需可靠接地。
 四、面板開孔尺寸
 DXN-T(Q)-Ⅰ： 101×71、98×68、92×44(mm×mm) DXN-T-Ⅱ：88×29 (mm×mm) DXN-T5：32×54 (mm×mm)
