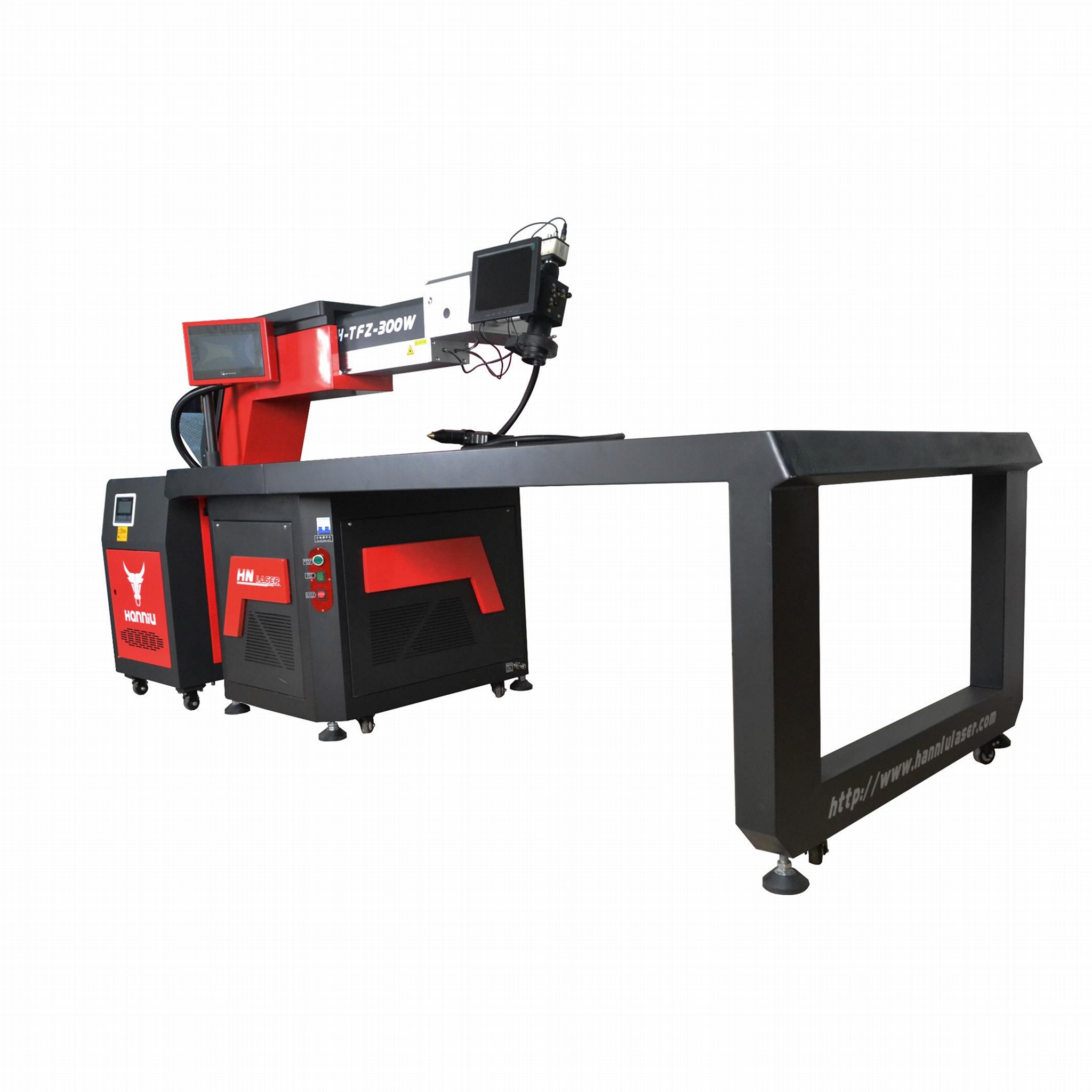

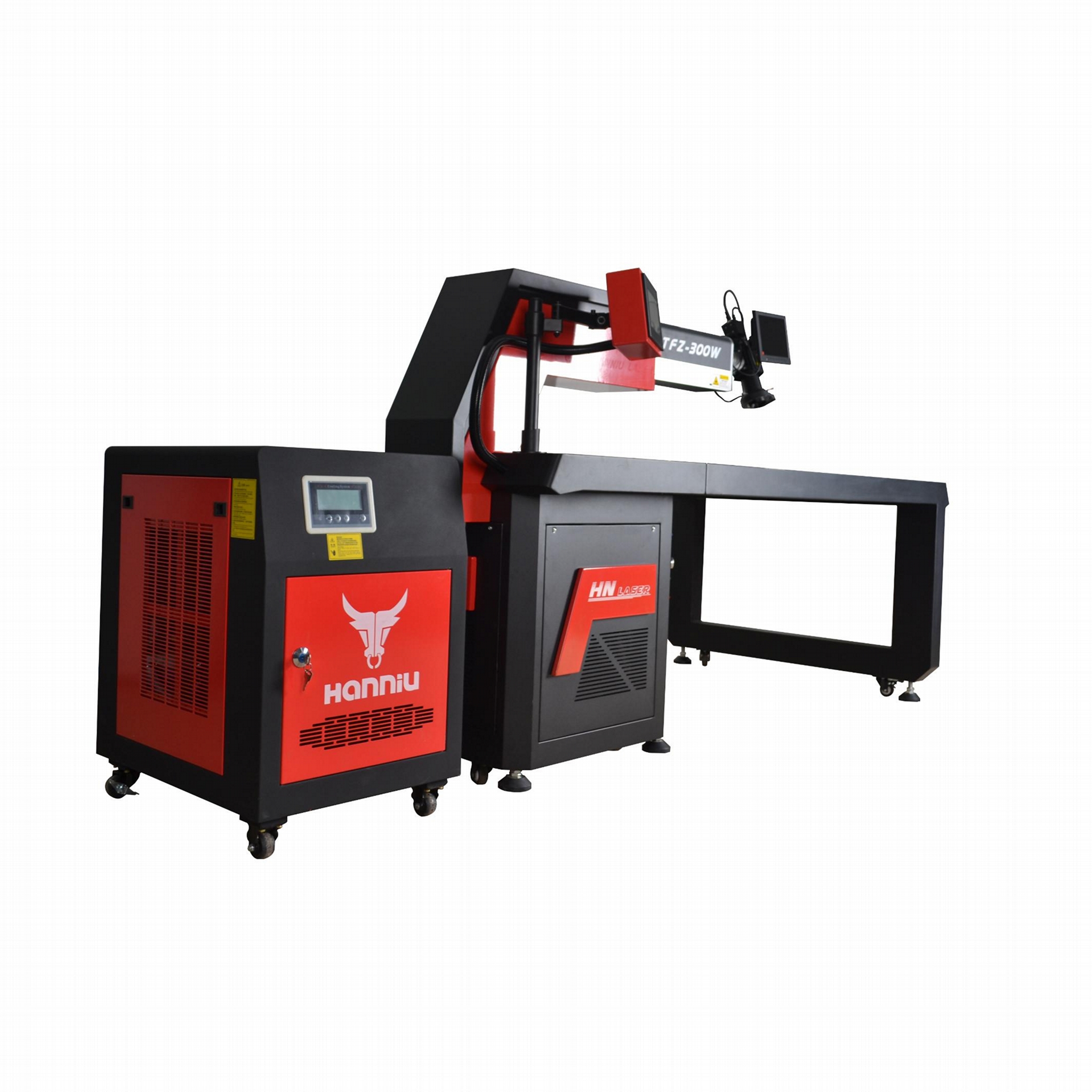

機器型號

單台面款：TFZ-300/400/500W

台面+手持式款：H-TFZ300/400/500W

機器系列

聽風者TFZ系列

激光波長

1064nm

激光功率

300/400/500W

激光類型

Nd:YAG

手持焊槍長度

單台面款：無

台面+手持式款：5m

脈衝設備

氙燈

瞄準定位

紅光(配可視化CCD系統)

脈衝最大激光能量

110J

冷卻方式

水冷

單脈衝寬度

0.1-20.0ms

整機功率

6/7/8KW

脈衝頻率

1-50Hz

電源輸入

300W：AC220V 50/60Hz

400/500W：AC380V 50/60Hz

焊接厚度

300瓦：≤2mm

400瓦：≤3mm

500瓦：≤3.5mm

光點大小

0.2-3.0mm

工作台尺寸

大理石台面1500*1115mm

台面最大化尺寸

主機+台面2000*1180mm

外觀尺寸

2240*1180*1235mm+水箱502*660*775mm

產品特點

此激光沉積焊接系統的工作原理，是以激光高熱能並集中定點的熔接技術，有效處理一切微小部分的焊接，彌補了傳統氬弧焊技術在修補焊接精細表面時的不足。避免了熱應變和后處理這兩道門檻，大大提高了金屬字或招牌的連接強度和品質。

適用範圍

用於各種精品字、精工字、鏡面字、沙鋼字、鈦金字、鍍鋅板字、鋁型材立體字、不鏽鋼鏡面字、不鏽鋼拉絲字、不鏽鋼球面字、不鏽鋼平面字、不鏽鋼烤漆字、不鏽鋼噴塑字、不鏽鋼實心字、不鏽鋼電鍍字、不鏽鋼金箔字、精工金屬字、鈦金平面字、鈦金球面字、精工鈦金字、鈦金板字、鐵皮烤漆字(不鏽鋼帶、鐵帶、低碳鋼帶、鍍鋅板帶)等廣告字及各種金屬標識LED金屬字外殼的焊接成形;

特點說明

紅光快速找焊接點，CCD直觀觀察。可變工作平台，無論大小字均可承載放置。加工速度快，專用的固定焦點位置的夾具，不需CCD和顯微鏡就可快速對準焦點焊接。熱變形及熱影響區小。可對金屬字進行局部熱處理;可對複雜形狀的零件、微小字進行加工.加工無噪聲，對環境無污染;超細定位杆，在字體拐角處也無需調整光點位置。由於加工方法先進，大大改進了現有金屬字的品質。

廣告字焊接說明:

隨着國內廣告業的快速發展，金屬廣告字以其色彩艷麗、效果醒目、耐高溫、耐氣候變化且不易變形、不易褪色 、良好的耐腐蝕性 、防雨、防火、防自燃等特點，已經越來越多的廣氾應用，金屬字是不鏽鋼、鋁、銅等各種金屬為材料，通過切割、打磨、包邊、拋光、焊接等工藝製作而成的廣告字，而金屬字最大的特點是不會生鏽，使用壽命長，具有有較強的立體感，高檔，有金屬質感，厚度隨意，莊重感強等特點，大量的應用於LED發光字，戶外高檔形像標牌，商場店標，門牌，室內標牌等。

以往金屬字在折彎后的接縫主要是以膠水、鉚釘、錫焊的形式進行結合，這幾種方式都存在的很大的缺陷，膠水粘貼當時雖然貼的很牢，但用久后會因為各種因素產生脫膠的現象，尤其在戶外，風吹雨淋都會對膠水的粘合度產生較大的影響，鉚釘雖然結合的更牢固，但直接影響金屬字的美觀程度，減低金屬字的價值。錫焊因為是使用電烙鐵高溫熔化焊錫，會產生大量的有毒氣體，對環境和人體造成傷害。

而激光焊接原理是直接融化接合處的金屬使其成為一體，而且焊點小，環保，在接合的牢固程度與金屬字的美觀性達到完美的結合，相對錫焊需要用強酸處理金屬表面，也更符合環保的理念。

產品優點

由於激光焊字機具有高亮度、高方向性、高單色性和高相幹性的特性，因此就給激光焊字機加工帶來如下一些其它方法所不具備的可貴特點:

● 由於它是無接觸加工，對字體無直接衝擊，因此無機械變形、焊接圍邊高度0.5-20cm可以輕鬆實現;

● 激光焊字機加工過程中無刀具磨損，無切削力作用於字形工件對字體筆畫小於3毫米，傳統焊字不能焊接的筆畫也可輕鬆實現;

● 激光焊字機加工過程中，激光束能量密度高，加工速度快，並且是局部加工，對非激光照射部位沒有或影響極小。因此，其熱影響的區字體熱變形小後續加工最少;

● 由於激光焊字機激光束易於導向、聚焦、實現方向變換，極易與中心控系統配合、對複雜字體進行加工因此它是一種極為靈活的加工方法;

● 生產效率高，加工質量穩定可靠，經濟效益和社會效益好，耗材幾乎是零，是激光焊字機加工的優勢。

激光焊字機具有的寶貴特性決定了廣告行業對字類在加工領域存在的優勢:

●由於激光焊字機它是無接觸加工，並且高能量激光束的能量及其移動速度均可調，因此可以實現多種加工的目的。

●它可以對多種金屬、非金屬加工，特別是可以加工高硬度、高脆性、及高熔點的材料。

●激光焊字機加工過程中無刀具磨損，無切削力作用於工件。

●激光焊字機加工過程中，激光束能量密度高，加工速度快，並且是局部加工，對非焊接部位沒有影響或影響極小。因此，其熱影響區小，字體熱變形小，後續加工量小。

●由於激光焊字機束易於導向、聚集實現作各方向變換，極易與中心控制系統配合，對複雜字體進行加工，因此是一種極為靈活的焊字方法。

●使用激光焊字機加工，生產效率高，質量可靠，經濟效益好。
