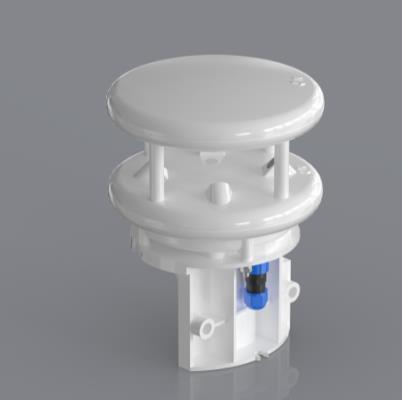

DC-21 超聲波風速風向傳感器 自帶加熱 弧形反射設計

DC-21 超聲波風速風向傳感器 自帶加熱 弧形反射設計
型號:DC-21
品牌:東成基業
原產地:中國
類別:電子、電力 / 儀器、儀表 / 其他儀器、儀表
標籤︰超聲波風速風向 , 超聲波一體化氣象 , 一體化氣象站
單價: -
最少訂量:1 件

產品描述

應用領域:氣象監測站點、建築控制、公路、隧道、環境監測站點、港口碼頭、環境監測車、小型飛機場和直升機停機坪、鑽井平台點等。

1、採用聲波相位補償技術,精度更高;

2、採用隨機誤差識別技術,大風下也可以保証測量的低離散誤差,使輸出更平穩;

3、數字濾波技術,抗電磁干擾能力更強;

4、性能可靠,維護方便;

5、獨特的結構和先進的技術保証超聲波風速風向傳感器具有環境適應能力強、性能穩定可靠的特點,減少停機時間和運維人員的工作量。

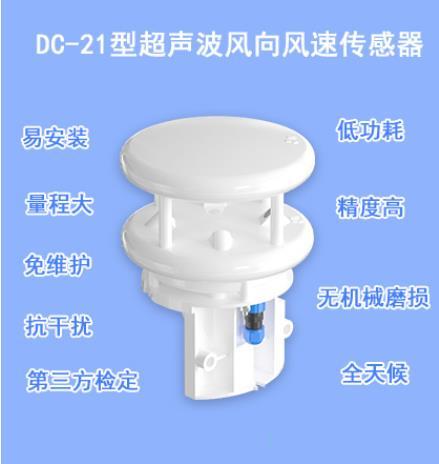

DC-21型超聲波風速風向儀是一款全數字化信號檢測,高精度,其內部自帶的加熱裝置可以在嚴冬下保証儀器正常工作。



1、風速風向測量

超聲波風速風向儀使用四個超聲波探頭在通過超聲波在空氣中傳播的時差來測量風速和風向。

2、自動加熱功能

為防止冬天室外風速風向測量造成超聲波探頭的凍結,以至影響測量,甚至造成儀器嚴重損害,帶有自動加熱的裝置,使儀器在嚴寒下仍可正常使用。

二、技術指標:

風    速

測量範圍                0~60 m/s

測量精度                ±2%(≤20m/s), ±2%+0.03V m/s(>20 m/s)

分 辨 率                0.1m/s

風    向

測量範圍                0~360°全方位,無盲區

准 確 性                ±2°

分 辨 率                1°

通訊協議                      Modbus-RTU 協議

輸出方式                      RS485

操作電壓

儀器工作供電            DC12V/0.08A

儀器加熱供電            DC12V/0.6A

普通參數

尺    寸                高×直徑=196×150(mm)

重    量                540g

材    料                工業級ABS一次原料

防護等級                IP68

存儲溫度                -40~80

工作溫度                -30~60

工作濕度                ≤100%RH



三、接線方法

傳感器線纜一端為GX12-4插頭,線纜對應的線序如下,其管腳對應的管腳定義如圖所示





1、+12V

2、A+

3、GND

4、B-

注:線纜屏蔽層單端與設備大地可靠連接




GX12-4黑色防水航空插頭



線纜:標配:2米(無屏蔽)             其他:可以增加線纜長度(帶屏蔽)

四、結構尺寸

安裝結構尺寸圖



直徑150mm  高196mm                                            直徑150mm  安裝弧度直徑安裝弧度直徑57-76mm

六、安裝說明

1、用戶必須對線纜進行適當的應力消除。 旋轉插頭並輕輕往里用力就可以把插

頭連接到LC-CF4的插座上。

2、把線纜(防水航空插頭)穿過安裝管,插入超聲波傳感器航空插座上,並擰緊航空插頭緊固螺母。

3安裝時候需要注意保証儀器放置水平,並且指北標識指向正北方向。

(儀器上面有指北標記

友情提示: 安裝時,使用指南針確定合適的標誌和方向會使安裝工作更加簡單。

4、通過底座連接件,通過U型螺栓將底座和固定支架緊固。

5、客戶必須保証把LC-CF4安裝在一個開闊地區,以免週圍建築物對氣流產生障礙或者

導致紊流。不要把傳感器安裝在高功率雷達或無線電發射裝置的旁邊

注意:

1、不要與任何雷達掃描裝置在一個平面安裝,至少應該保持2米以上的距離;

2、建議和週圍一些無線電接受天線保持安全距離;

3、避免週圍建築物比如樹、電線杆、高樓等所產生的紊流,這些可以對超聲波風速

風向傳感器精度產生影響。所以最好安裝在盛行風的一側。



世界氣象組織(WMO World Meteorological Organization)給出以下建議:

1、風速儀安裝標準:在開闊地區超過地面10米以上。開闊地區的定義是風速儀和任何障礙物之間的距離是障礙物高度的10倍以上。

2、如果安裝在建築物上,理論上風速儀安裝高度應該是建築物高度的1.5倍。

3、如果安裝在桅桿上的弔桿上,塔或者桅桿的分支上,弔桿或者分支的長度必須至少是塔的最小直徑或對角線的兩倍。弔桿需要

安裝在盛行風的一側。

七、工作原理

該儀器是利用超聲波時差法來實現風速的測量。聲音在空氣中的傳播速度,會和風向上的氣流速度疊加。

因此,在固定的檢測條件下,聲波在空氣中傳播的速度可以和風速函數對應。通過計算即可得到精確的風速和風向。 由於聲波在空氣中傳播時,它的速度受溫度的影響很大;本風速儀檢測兩個通道上的兩個相反方向,因此溫度對聲波速度產生的影響可以忽略不計。

它具有重量輕、沒有任何移動部件、堅固耐用的特點, 而且不需維護和現場校準,能同時輸出風速和風向。也可根據需要選擇加熱裝置(在冰冷環境下推薦使用)。可以與電腦、數據採集器或其它具有RS485或模擬輸出相符合的採集設備連用。如果需要,也可以多台組成一個網絡進行使用。

超聲波風速風向儀是一種較為先進的測量風速風向的儀器。 由於它很好地克服了機械式風速風向儀固有的缺陷, 因而能全天候地、長久地正常工作。

八、注意事項

1、使用本公司所推薦的線纜;

2、如果線纜切斷後又沒有正確的連接,或者線纜屏蔽線沒有很好維護,EMC(電磁兼容性)可能會降低;

3、不需要創建接地迴路,根據安裝指導說明進行接線;

4、保証LC-CF4在運行中的持續電源供應。

5切勿帶電接線,接線完畢檢查無誤后方可通電

6、接地:為避免雷擊,輻射的高壓靜電損坏儀器或傷人,儀器必須正確接地。接地時應將電纜屏蔽線與大地相連。

7、線纜選擇:標配線纜:2米/無屏蔽   其他:長度可定製/帶屏蔽

九、保養維護

安裝后,定期檢查超聲波風速風向傳感器是否被冰雪或雜物遮擋,如果遮擋及時清理。

如果儀器上沉積有灰塵,可以用沾有(生物降解性的)軟洗劑的布輕輕擦洗。不能使用具有溶解性的試劑,小心擦洗,避免划破儀器的表面。如果儀器表面堆積有雪或冰,應等其慢慢自然溶化,千萬不能使用工具強行除去

十、故障排除

採集的數據變化波動過大,檢查環境天氣是否突變,檢查超聲波風速風向傳感器是否被冰雪或雜物遮擋,如果遮擋及時清理。

採集的數據無變化或無顯示,檢查數據線是否完好,連接是否正確,如果不正確對數據線進行處理,如果數據線正常,請及時聯繫廠家售后,售后根據情況做相應的解決方案。

DC-21 超聲波風速風向傳感器 自帶加熱 弧形反射設計 1DC-21 超聲波風速風向傳感器 自帶加熱 弧形反射設計 2DC-21 超聲波風速風向傳感器 自帶加熱 弧形反射設計 3
