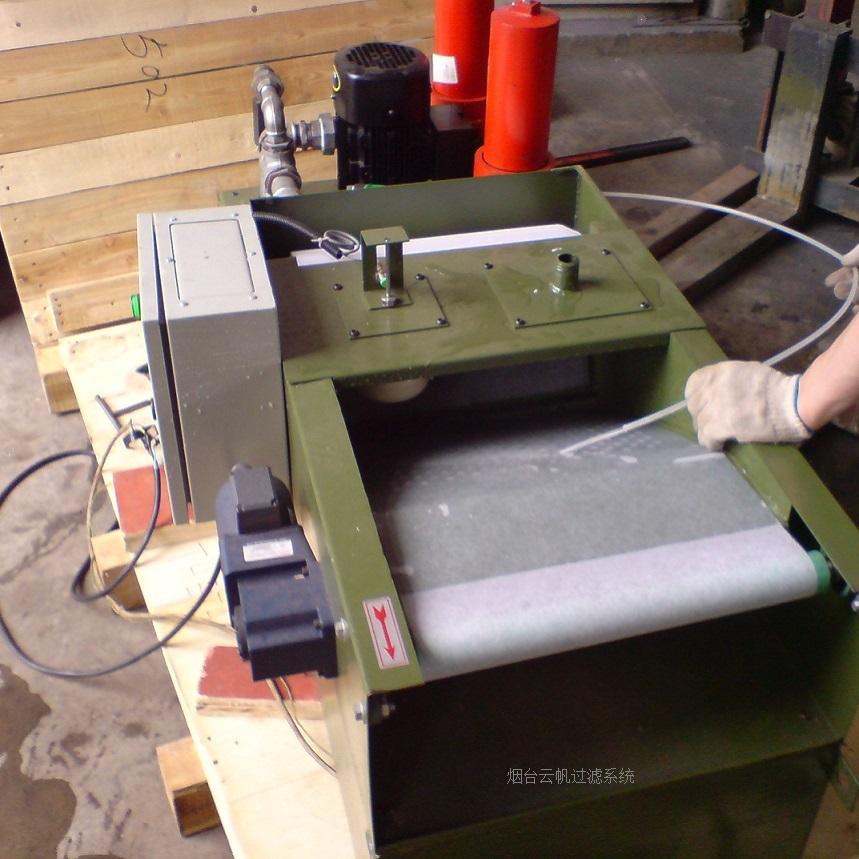

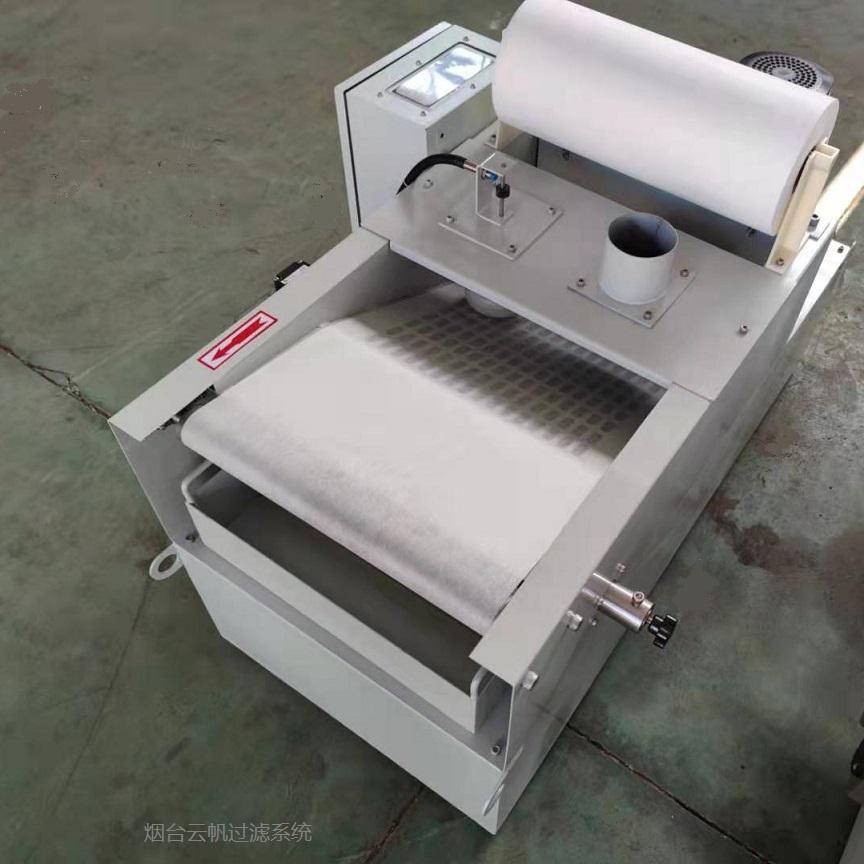

自動卷紙斜式底板紙帶過濾機無傳統平鋪紙帶過濾機的輸紙網帶結構，維修簡易方便。過濾機機架側面帶有溢流口，液池液位滿時不會流到水箱外邊。底板向出紙方向傾斜，出紙位置逐漸抬高利於控水，使用過的濾紙帶出的液體很少。使用后濾紙集中清理，減少勞動強度。相比普通的紙帶過濾機，出紙無液體溢出造成浪費。

底板為沖孔板，孔隙均勻，滲水流暢。因為液池液位較高，水壓較大，可以使用密度較大過濾材料以獲得較高過濾精度，不採用特殊密封機構，結構簡單，但不適合大流量液體的過濾，液體流量不超過200升每分為宜.

防液位溢出設計，即使液位開關失效液體也不會溢出過濾機，滿足車間環境要求。

這種自動卷紙式紙帶過濾機可與磁性分離器，撇油機，自動排屑機，制冷機，袋式過濾機，濾芯式精密過濾器等混搭組合使用，組成各種形式不同配置的冷卻液過濾系統。過濾機類似積木的結構形式，使它可以靈活地安裝在水箱的適合位置，不影響其它設備的正常使用。

我們提供其他廠家類似產品的整機維修更換業務。也提供相關的配件及過濾耗材等。

過濾紙卷將使用完時，可採用濾紙耗盡報警開關（選裝），提醒儘快換紙，不影響生產使用。

濾紙利用率高，走紙頻率減少，濾紙消耗降低。減速電機功率小，節省能源消耗。使用過的濾紙可自動收起，方便處理。

這種形式過濾機濾紙下面沒有承載托鏈，走紙靠電機帶動的方形管卷出，液體及雜質壓在濾紙上，所以濾紙受力較大，如果濾紙上雜質很多，會增加濾紙與網板的摩擦力。所以這種過濾機濾紙必須有較好的抗拉強度。

相比滾筒過濾機，自動卷紙式紙帶過濾機機架高度較低（約200-245毫米），所以進水口高度也低，結構緊湊，適合進水口較低情況下液體的過濾。

常用的處理量為25,50,100,200升每分，對應濾紙寬度為300,400,520,720毫米。

濾紙規格常規使用的是30克，也可按要求採用40-110克的濾紙，以便更好提高過濾精度



使用舉例：

利用高壓水射流技術，高壓水去毛刺機可以提供自動化去毛刺技術。提高去毛刺的品質及清洗精度，不僅能夠去除毛刺及表面污物且不會損傷被清洗對象的基體。 節能無環境污染的去除毛刺和加工切屑。工件無二次污染，不需二次清洗。 以水為介質，對環境無污染。循環過濾系統將廢水過濾，水的利用率高，節能環保。

如可採用以下過濾方式組合：

沉澱過渡箱接水口不鏽鋼絲網初濾、油水分離機、浸入式制冷機、鼓式紙帶過濾機、袋式過濾機；出水過濾精度可達到5um。流量：15～50 L/min

也可採用以下過濾形式：

具體配置：

50型自動收紙式紙帶過濾機1台。

濾芯式精密過濾器1套（2台，一用一備），處理量100升每分，過濾精度約10-20微米。

濾芯式過濾器配套泵1台，流量約30升每分，揚程20米。

40型帶式撇油機1台。

水箱分為淨液箱及半淨液箱2部分，整體外形約1380*950*250mm，總容積約380L。淨液箱加高至400mm高于半淨液箱，有溢流口通向半淨液箱。淨液箱側面有出水口與客戶自備的柱塞泵管路聯結。

淨液箱及半淨液箱設有液位報警器

工作原理：

臟液先流進紙帶過濾機進行過濾，初過濾后液體使用水泵打入濾芯式過濾器進行二次過濾。過濾完成淨液直接流入淨液箱，再由柱塞泵抽到機床工作。
