一 概述

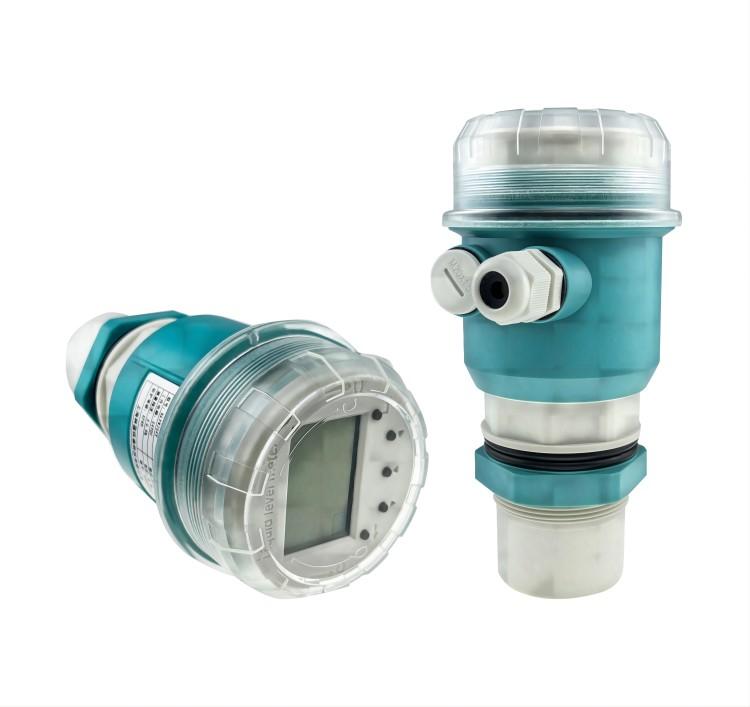

KLYWJ22Y型上海科藍四線制一體式超聲波液位計可廣氾用於各類水質液位的計量或監測，結果不受水質的影響。超聲波液位計還內置了多種不同算法，可實現液位、物位、流量等數據的監控，選配多種輸出接口，易於同其它儀表、PLC、DCS等系統連接，以實現工業的遠程監測、控制。

二 結構特征和工作原理

2.1結構特征

整套測量系統主要由顯示 儀表（二次儀表）和超聲波液位計（一次表）兩部分組成（一體或者分體，需要更具客戶需求進行選配）；傳感器不接觸被測水溶液，儀表顯示液位及工作狀態。

2.2工作原理

超聲波液位計測量是由安裝在水面的超聲波傳感器，向水流表面發射一束超聲波脈衝，此脈衝信號遇到水面后反射回來，能再被傳感器接收到；從超聲波發射到重新被接收，其時間與傳感器到被測物體表面的距離成正比；儀表檢測出該時間，並根據當前溫度（傳感器測量）空氣的聲速，計算出被測物體表面至傳感器的距離（即空間距離），再進一步換算出液位值。液位表面的水下距離W與聲波的行程時間T成正比：W=V×T/2（其中V為聲波水中速度）。用戶自設定探頭到槽底的高度H，儀表自動將脈衝行程時間T換算成相應的空間距離值W，再計算出H減W的差值即為測量的值L。

2.3產品應用

廣氾應用水庫、河流、水利工程、城市供水、污水處理、農田灌溉、水政水資源等液位的測量。

不適用工況：由於以下物質的揮發氣體或揚塵的吸聲能力特強,所以一般情況下不可以應用。比如:發煙硫酸、硝酸、儲存罐中的水泥粉、石灰粉、液體表面有大量的泡沫存在等,又比如:到達換能器的溫度50℃以上或儲存罐壓力≥0.3Mpa時不可以應用（如果應用在帶溫帶壓的儲存罐,訂貨時必須說明)

三 技術參數

①量程：1、2、3、5、8、10、12、15、20、25、30、35、40m（訂貨選購）

②盲區：≤0.10（1m）、0.15m（2m）、0.3m（3m）、0.4m(5m)、0.5m（5-10m）、0.8m（10-15m）、1m（20m）、1.2m（25m）、1.5m（30m）、2m（30-40m）

③誤差：±1mm(1m)、±1.5mm(2m)、±0.25%FS(3-40m)

④顯示方式：LCD

⑤測量單位：m

⑥重 復 性：±0.5%

⑦功    率：≤3W

⑧環境溫度：-20~50℃；相對濕度：不大於90%

⑨輸出：4~20mA、開關量、RS485、打印、GPRS等（注：訂貨選購）

⑩供電電源：12-24VDC或220VAC（選配）
