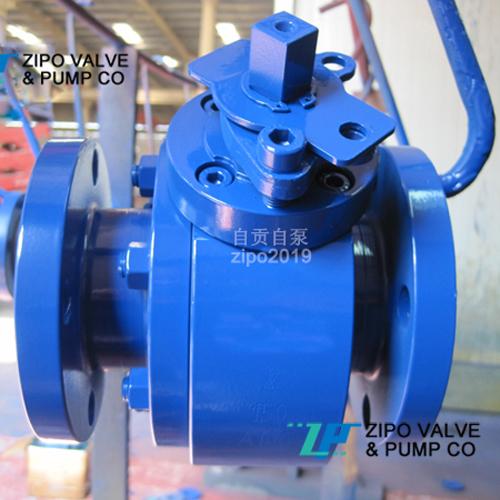

自貢自泵球閥Q41F氟塑料密封鍛鋼分體式法蘭浮動球閥



在線服務：WEIXIN：180（8165）9672 或zipo2019; Q: 219(141)7589

咨詢或購買前，請用戶告知準確的口徑、壓力、介質、溫度、連接方式、操作方式、主體材質等參數。

1.設計標準: ASME B16.34, API 6D, GB, GOST, DIN, BS等

壓力溫度等級標準: ASME B16.34/ GB/T12224

結構長度標準: API 6D, ANSI B16.10, GB 12221, GOST, DIN, BS

連接標準: 對焊BW, 突面法蘭RF, 環形槽法蘭RTJ, BW+PUP對焊加袖管

檢驗標準：API 6D/API 598/GB/T 13927及其他相關標準

洩露等級：軟密封：ISO 5208 A，金屬密封：ISO 5208 C級以上，ANSI VI級

閥體結構：兩片式或三片式，分體式，螺栓連接， 鍛鋼閥體結構

閥座結構：閥座下游密封

球體：實心浮動球，流道：全通徑/縮徑（可選） 閥杆防飛，可加長（可選）

密封：軟密封/金屬密封/復合密封（初級金屬密封+次級軟密封），防火防靜電，可選附件：鎖定裝置

常用材料：

閥體：碳鋼A105/LF2不鏽鋼304/316//304L/316L/F51/2205/合金鋼鍛件

球體：碳鋼/不鏽鋼/合金鋼鍛件鍍鎳/鍍鉻/噴焊硬質合金；

閥座支撐圈：碳鋼/不鏽鋼/合金鋼鍛件鍍鎳/鍍鉻/噴焊硬質合金；

閥座：PTFE, RPTFE, VITON, NYLON, DEVLON, MOLON, PEEK/密封面噴焊, 碳化鎢、司太立；

閥杆：不鏽鋼/合金鋼/INCONEL等

產品優勢：閥體採用鍛件，預防了鑄件缺陷，分體螺栓連接，易於維護。

溫度和壓力 ：銘牌顯示有球閥在操作溫度下所允許的操作壓力。 使用PTFE或RTFE材質的閥座和密封件，操作溫度應在−29到120度之間。 球閥的公稱壓力等級（PN），可表明閥在正常溫度狀態下的額定工作壓力。（例如：PN4.0，表明其操作溫度在−29～120度時的額定工作壓力為40 Bar（4.0MPa）。
    2. 鍛鋼浮動球閥的安裝步驟
　　1）取掉法蘭端兩邊的保護蓋，在閥門全部打開的狀態下進行沖洗清潔。
　　2）準備與管道連接前，須沖洗和清理乾淨管道中殘存的雜質（這些物質可能會損坏閥座和球）。
　　3）在安裝期間，請不要用閥的執行機構部分作為起重的吊裝點，以避免損坏執行機構及附件。
　　4）本類閥應安裝在管道的水平方向或垂直方向。
　　5）安裝點附近的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來減少管線的偏離。
　　6）與管道連接后，請用規定的扭矩交叉鎖緊法蘭連接螺栓。
3. 鍛鋼浮動球閥操作和使用
　　1）操作前須確認管路和閥已被沖洗過。
　　2）閥的操作按執行機構輸入信號大小帶動閥杆旋轉完成：正向旋轉1／4圈（90度）時，閥關斷。反向旋轉1／4圈（90度）時，閥開啟。
　　3）當執行機構方向指示箭頭與管線平行時，閥門為開啟狀態；指示箭頭與管線垂直時，閥門為關閉狀態。
4. 鍛鋼浮動球閥維修
　　擁有較長的使用週期和免維修期，將依賴以下幾個因素：正常的工作條件、保持和諧的溫度／壓力比，以及合理的腐蝕數據
5. 鍛鋼浮動球閥注意事項：球閥在關閉狀態下，閥體內部依舊存在受壓流體；
維修前，解除管線壓力並使閥門處於打開位置 ；維修前，斷開電源或氣源；維修前，將執行機構與支架脫離 。

常用型號：Q41F，Q41H，Q41Y, Q61F,  Q61H,  Q61Y，Q11F，Q11H, Q11Y,

Q941F，Q941H，Q941Y, Q961F,  Q961H,  Q961Y，Q911F，Q911H, Q911Y,

Q641F，Q641H，Q641Y, Q661F,  Q661H,  Q661Y，Q611F，Q611H, Q611Y,

口徑範圍：. NPS1/2”(DN15)~ NPS8”(DN200)  壓力範圍：CLASS 150LB(PN16)~CLASS 2500LB(PN420)

操作方式：手柄、蝸輪、電動頭、氣動頭、液動頭、氣液聯動頭、電液聯動頭。

供貨單位：自貢自泵球閥水泵有限公司ZIPO VALVE & PUMP CO., LTD
