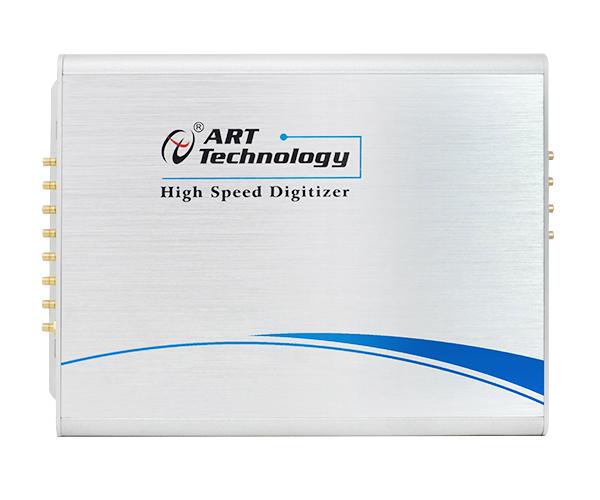

阿爾泰2路12位采樣數字化儀 AD 轉換器

型號：	USB8912
品牌：	阿爾泰科技
原產地：	-
類別：	工業設備 / 其他工業設備
標籤︰	阿爾泰科技 , 數據採集 , AD 轉換器
單價：	-
最少訂量：	1 件

發送查詢

產品描述

產品簡介

USB89148912 是 2 通道 1412 位 250MS/s 采樣數字化儀，專為輸入信號高達100M的高頻和高動態範圍的信號而設計。模擬輸入範圍可以通過軟件編程設置為±1V 或者±5V。配備了容量高達2GB的板載內存。 USB89148912 配備了 1412 位高線性度的 AD 轉換器，是無線通訊、雷達/聲納、chao聲、圖形成像等高動態範圍應用的選擇。

指標參數

AD模擬量輸入	ADC分辨率	12位（Bit）（USB8912）/14位（Bit）（USB8914）、 16位（Bit）（USB8916）
	輸入通道	2路單端
	輸入量程	±5V、±1V
	采樣率	高達250MHz
	采樣方式	同步采樣
	存儲器深度	板載2GB 內存
	校準方式	軟件自動校準
	耦合方式	直流耦合、交流耦合
	觸發源	軟件觸發、ATR觸發、DTR觸發、Trigger 信號觸發（用於多卡同步）
	ATR輸入源	從AI0~AI1的任一通道輸入
	觸發源輸入範圍	ATR輸入範圍	同AD量程
		DTR輸入範圍	TTL電平
	輸入阻抗	1MΩ、50Ω
	帶寬	100MHz
	時鐘源	板載時鐘、主卡同步10M時鐘、外部參考10M時鐘、外時鐘
	外時鐘輸入範圍	40MHz~250MHz，幅值為2Vpp~5Vpp
