簡介

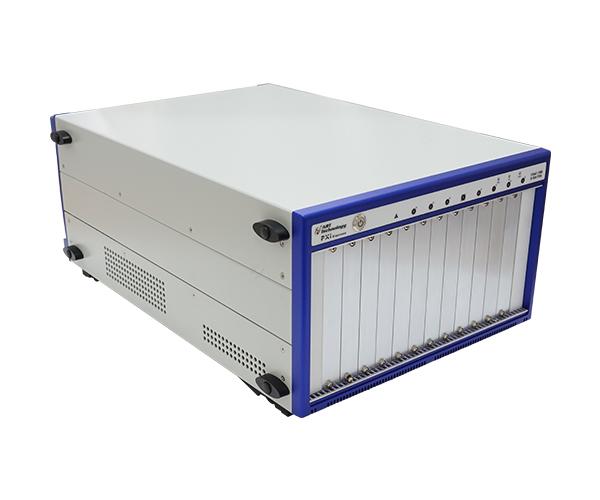

阿爾泰科技 PXIeC-7309 是一款 9 槽 PXI Express 機箱，具有一系列技術功能。PXIeC-7309 機箱符合 PXI Express 和 cPCI Express 規範，提供了一個 system 插槽、一個 system timing 插槽、6 個 hybrid 設備插槽以及一個 PXI 設備插槽，以滿足用戶更高帶寬的多樣測控應用需求,可以將 Compact PCI、PXI、Compact PCI Express 和 PXI Express 模組安裝到 PXIeC-7309 機箱中的外設 hybrid 插槽內，從而提供了的靈活性。PXIeC-7309 內置 Four-Link 的 PXI Express 背板，系統帶 寬支持 8GB/s，hybrid 設備槽 2/3 及 system timing 槽具有 2GB/s 的帶寬，hybrid 設備槽 4/6/7/8 有帶寬 500MB/s 的帶寬。 PXIeC-7309 機箱採用智能系統監控控制器，可以回報機箱的各種狀態，包括風扇轉速、系統電 壓和內部溫度等。PXIeC-7309 機箱配有一個工業級交流電源，可在攝氏 55 度以下提供 400 瓦的功 率，並且通過機箱背部的 2 個 120mm冷卻風扇，提供的冷卻能力。後面板上有個 2 個用於 10MHz 時鐘輸入/輸出的 BNC 接頭，提高了機箱的靈活性，使其可與輔助設備之間實現同步。綜上所述， PXIeC-7309 機箱成為滿足您測試和量測需求的 PXI Express 平台的選擇。

特點

 符合 PXITM _5 PXI Express 硬件規範 REV.10

 9 槽 PXI Express 機箱，一個 system 插槽、一個 system timing 插槽、6 個 hybrid 設備插槽以及 一個PXI legacy 設備插槽

 Four-Link 的 PXI Express 機箱

 支援 8GB/s 的系統帶寬

 hybrid 槽 2/3 及 system timing 槽支持 2GB/s 的帶寬，hybrid 槽 4/6/7/8 支持 500MB/s 的帶寬

 0℃-55℃的寬溫作業範圍，于攝氏 55 度以下，的總可用功率為 400 瓦

 智能的機箱管理

 自動風扇轉速控制

 機箱狀態控制和報告

 遠端機箱供電/斷電控制

 用於 10MHz 時鐘輸入/輸出的 BNC 接頭

 提供 400 瓦工業級交流電源

 電源、溫度、風扇監控燈

指標參數

產品配件

1.   產品光盤：1張

2.   保修卡：1張

3.   合格証：1張
