描 述

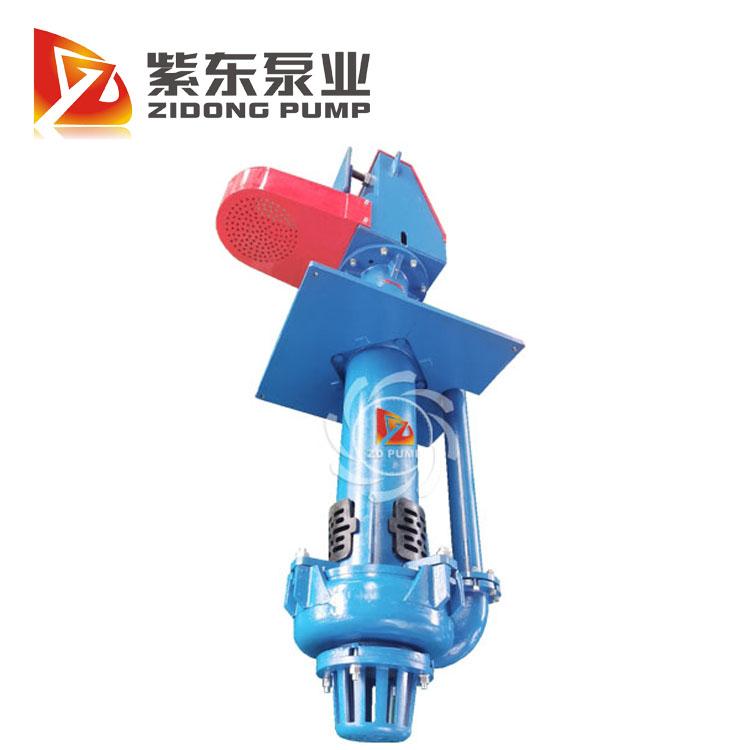

立式帶有 1.8m 延伸軸的重型懸臂式污水泵是各種浸入式抽吸泵應用的理想選擇。立式渣漿泵可在各種污水坑條件下良好運行，也可輕鬆應用於浮式脫水或其他浮式泵平台。作為真正的懸臂立式渣漿泵，ZP系列沒有浸入式軸承或密封件，因此消除了類似現場泵管線的主要故障機制。

立式液下渣漿泵不僅具有出色的耐磨壽命特性，而且還能高效運行以進一步降低運行成本。這些立式渣漿泵可以採用全彈性體內襯或硬金屬安裝。沒有浸入式軸承或填料，採用獨特的高容量雙吸設計。嵌入式葉輪和吸入式攪拌器可供選擇。

結構特點

1. 懸臂式設計，無浸入式軸承或軸封；

2. 過流組件有A05高鉻合金和彈性體（橡膠）可選；

3. 過濾入口和大葉輪通道減少堵塞風險；

4. 可提供帶有快速清潔設施的預制錐形集水槽；

5. 可更換過濾器，維護方便；

6. 安裝簡單，維護方便；

7. 抗磨損、抗腐蝕，使泵的使用壽命更長；

8. 不用考慮吸程。

設計特點

沒有壓蓋或浸入式軸承的垂直懸臂設計節省了對昂貴的壓蓋或軸承沖洗水的需求。

• 軸承組件- 軸承、軸和軸承體在很大程度上避免了與懸臂軸在第一臨界轉速區的操作相關的問題。

組件採用油脂潤滑並通過迷宮密封；上端經過油脂清洗，下端由特殊拋油環保護。上端或驅動端軸承為平行滾子型，而下端軸承為雙圓錐滾子，帶有預設的端部浮動。安裝了這種高性能軸承，再加上堅固的軸，避免了對較低浸入式軸承的需要。

• 支架- 完全由低碳鋼製成。 ZPR系列則是由彈性體覆蓋的。

• 泵體 - 有一個簡單的螺栓固定連接到柱子的底部。它由 ZP 的耐磨合金和 ZPR 的彈性體製成。

• 葉輪 - 雙吸葉輪（頂部和底部入口）產生較低的軸向軸承載荷，並具有重型深葉片，以實現最大的耐磨性和處理大固體。耐磨合金、聚氨酯和彈性體葉輪可互換。葉輪在組裝過程中通過軸承體腳下的外部墊片在鑄件內進行軸向調整。無需進一步調整。

• 上濾網- 用於ZP 和ZPR 泵的嵌入式金屬網、卡扣式彈性體或聚氨酯。上濾網安裝在支架內。

• 下濾網- ZP 用螺栓固定的金屬或聚氨酯，ZPR 用模制卡扣彈性體。

• 吐出管- ZP 用金屬，ZPR 用彈性體覆蓋。所有浸水的金屬部件都完全防鏽。

• 浸入式軸承 - 無

• 攪拌- 外部攪拌器噴霧連接裝置可選裝到泵上。或者，機械攪拌器也可以安裝在從葉輪中心突出的延長軸上。

• 材料 - 泵用耐磨和耐腐蝕的材料製造。
