灌裝加藥加水定量控制儀表 是一個以ARM微處理器為基礎與各種流量變送器、傳感器（如渦輪、渦街、電磁等流量計）及電磁閥泵體配套組成並能對流量進行定量控制。灌裝加藥加水定量控制儀表具有良好的人機界面和軟硬保護措施，控制操作簡便、安全性能可靠、抗擾性能優良、穩定，主要應用於石油、化工、醫藥食品等行業需要進行定量包裝、控制的場合：定量打/加料、裝料、配料、排料、分料、加氣等。

技術指標

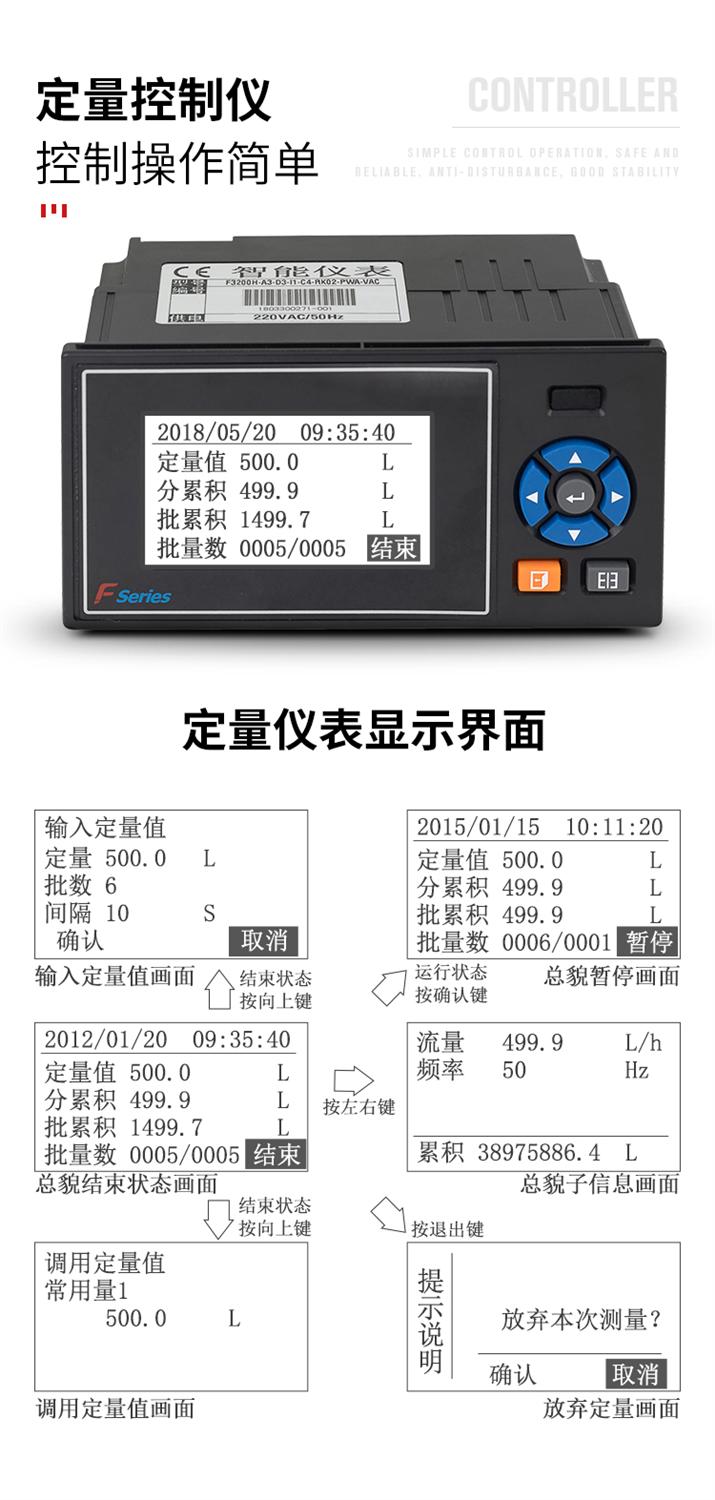

• 屏幕：128*64點陣單色屏液晶顯示器（LCD）；精度

• 追憶精度：±0.2%F.S.

處理器：

• 採用高性能的ARM Cortex-M3 32位的RISC內核

輸入功能：

• 流量通道：模擬量信號：4-20mA、0-10mA等信號；

• 頻率信號：Fr（範圍：0.0-5000.0HZ，低電平≤1V，高電平≥5V）

• 溫度通道：0-10mA、4-20mA、Pt100等信號

• 壓力通道：0-10mA、4-20mA等信號

輸出功能：

• 配電輸出：提供1組（F12）12VDC及2組（Q24、P24）24VDC傳感器電源，輸出電流單路，30mA,其中流量電流24V配電（Q24）和壓力24V配電（P24）共地。

• 變送輸出：支持1路標準電流4-20mA變送輸出，負載

• 繼電器輸出：支持3路繼電器輸出，觸點容量3A@250

通訊打印：

• 通訊接口：提供RS232C和RS485兩種通訊接口供用戶

• 波特率----（1200、2400、4800、9600）

• 打印接口：RS232C直接連接微型打印機，波特率1200

供電電源：

• 交流供電電源：220VAC/50HZ交流電源供電

• 直流供電電源：支持24VDC（18VDC-36VDC）直流電源供電

• 支持12VDC（9VDC-18VDC）直流電源供電

誤差精度：

• 時鐘誤差：±2秒/天

工作環境：

• 【禁止在易燃、腐蝕性環境下工作】環境溫度：0~50°

• 環境濕度：0~85%R.H（無凝結）海拔高度：<2000米

• 儀表淨重



• 淨重：≤1.0Kg
