全自動二次元
產品介紹
VMC系列是本公司推出的一款全自動光學影像量測儀,X/Y/Z軸採用全閉環伺服控制系統,配合以美國原裝NAVITAR鏡頭,U軸採用步進控制系統,配合以Motor Zoom技術,可任意變換倍率無需要校正,使用非常方便實現對各種複雜表面工件的精確量測。 配合以公司自行研發的OVM Pro全自動光學量測軟件,實現了工件大批量、快速檢測,同時具備SPC數據分析功能。
產品特點
1、4相可程控LED冷光源上燈,可對各種複雜工件做表面測量,使量測精度更高。 2、美國原裝NAVITAR鏡頭,及配合Motor Zoom技術,實現全自動連續變焦,可以任意變換倍率而不需要校正。 3、全鼠標/搖桿操作,簡單易用。 4、四軸CNC控制系統。 5、OVM-Pro 全自動影像量測軟件。
技術參數
具體型號
VMC300
(X/Y/Z軸)量測行程(mm)
300*200*200
全機尺寸(mm)
800*500*1650
機台底座和立柱材料
高精度花崗石
CCD
43萬像素日本品牌彩色CCD
X,Y軸量測精度
(3+L/200)μm
放大倍率
Step Zoom光學放大率:0.7--4.5X,影像放大率:28--180X
光學尺解析度
1μm
重複性
2μm
操作方式
自動
電源供給
110/220V
合適溫度,濕度
溫度:19°--24°,濕度:45%--75%
保修期
1年

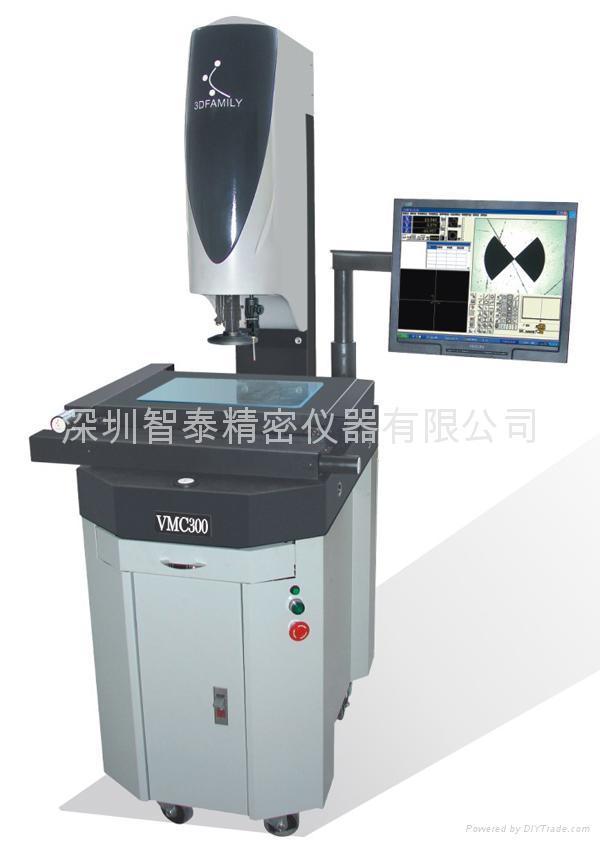

產品圖片
