1. 西安大型農村應急供水純淨水設備淨化水設備設計型式：

根據進出水壓差或出水水質變化，定時對多介質進行沖洗與反沖洗，以確保濾料達到最佳過濾效果。方便靈活的控制方式，可隨時根據進水水質調整反洗週期。

2. 數量： 一套；

3. 桶身尺寸:

直徑3000mm直段高度2200mm；SS-41 鋼板焊造，內外噴砂處理，內襯3mm橡膠，進水散水管加裝特殊防漏集水器。佈置專用氣擦洗管道及布氣裝置，達到對納污層的均勻平衡擦洗。

4. 管路配備：

焊接鋼管 及手動隔膜閥。

6. 處理流量:  100 T/HR

7. 操作流程:  采水®反洗帶氣擦洗®靜止®正洗® 采水

3-1.3 西安大型農村應急供水純淨水設備淨化水設備操作原理

1. 采水:  閥開V1、V2；原水從上部進入石英砂過濾層后由底部導出，至活性炭過濾器。系統第一次開機時,務必將排氣閥打開讓桶內空氣排出；

2. 反洗:  閥開V3V4 、V6；水從底部進入石英砂過濾層后由上部排出,沖洗過濾層所沉積的污泥物併排出桶外，時間為15分鐘；

3. 靜止:  閥門全關，讓石英砂自然下沉，使砂層排列平整，時間為3-5分鐘；

4. 正洗:  閥開V1、V5；水從上部進入石英砂過濾層后由底部導出, 沖洗過濾層所沉積的污泥物併排出桶外，時間為10分鐘。

3-1.4 西安大型農村應急供水純淨水設備淨化水設備注意事項

石英砂濾材務必每年更換一次,更換同時檢查桶內上、下層集散水器、以及布氣管道有無破損；

以SDI測試儀檢測系統出水，若SDI超過5，請調整清洗週期以及加藥量或更換石英砂無煙煤；

反洗時進水口壓力維持在1.5 - 2 Kg/cm2左右, 水壓太大會造成石英砂、活性碳上浮過高, 隨着雜質流失；



3.4 採用阻垢劑注入，掩蔽原水中硬度，分散水中微量膠體，保護后序工藝中膜組件安全運行。

3.5精密過濾，採用PP精密濾芯對水質進行深層過濾，保護后序膜組件運行安全，過濾精度5u。

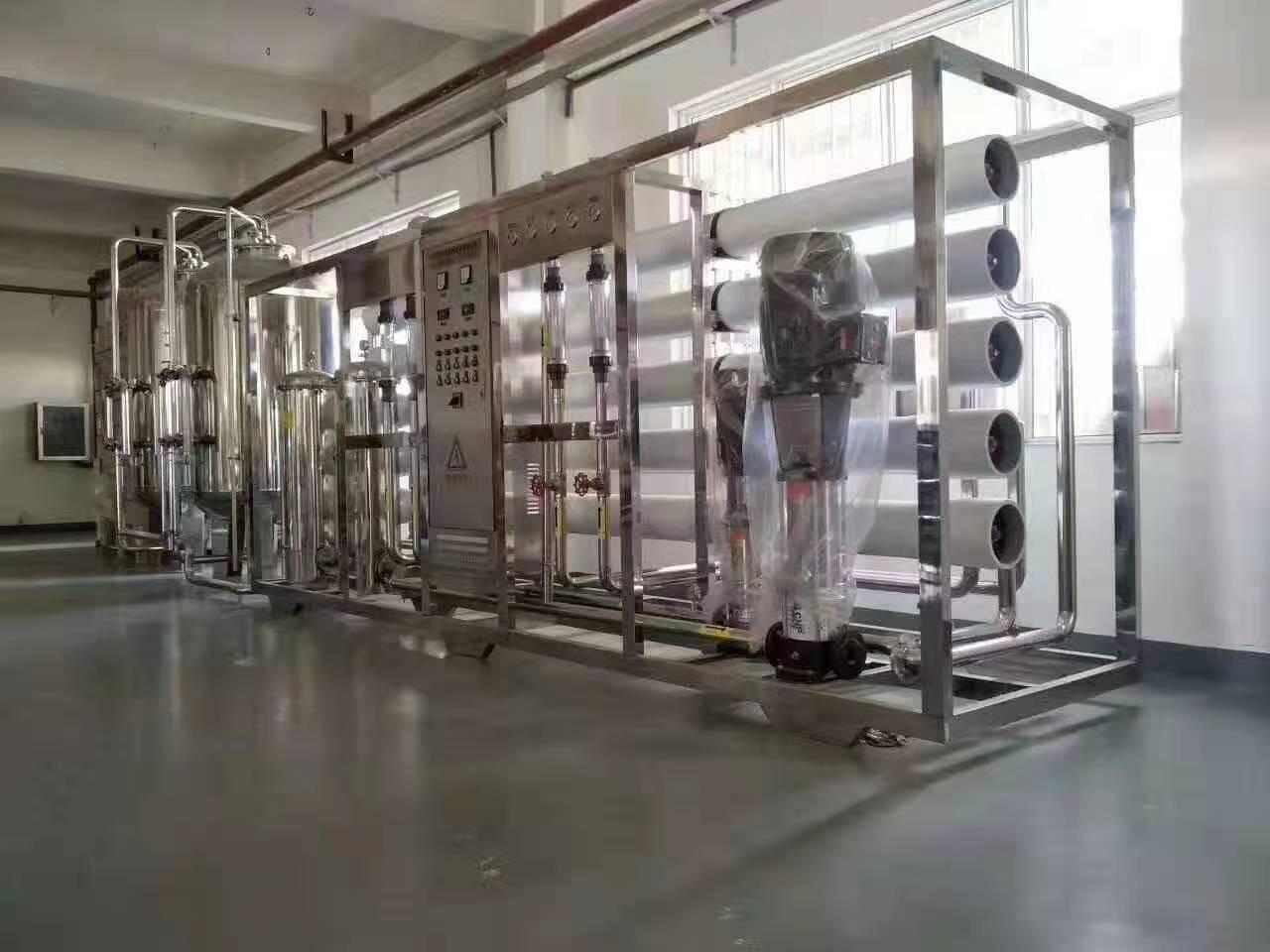

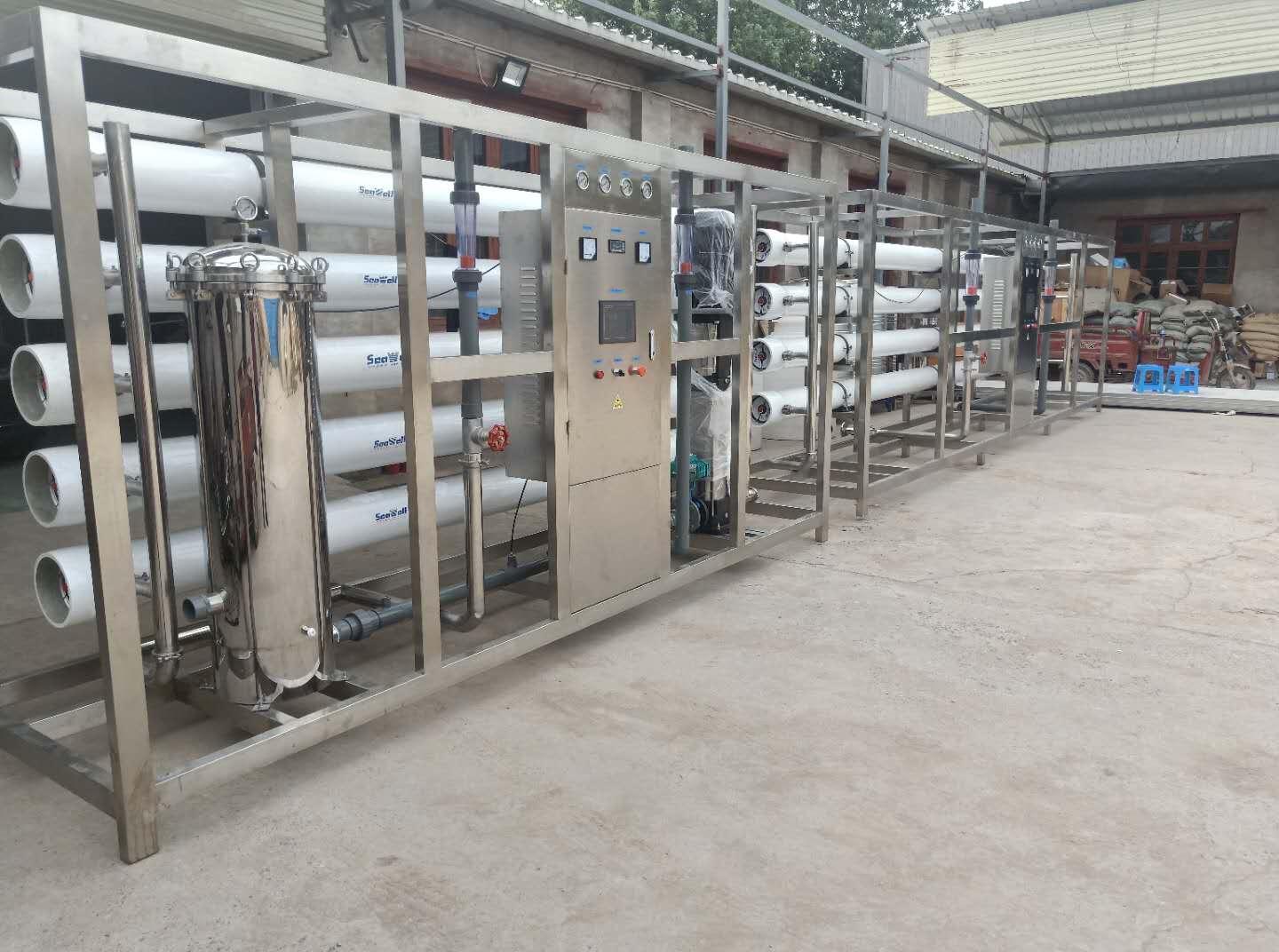

3.6採用RO設備脫鹽，對原水進行脫鹽處理，除鹽率達98%以上,系統產水量100 m3/h×2。

為保護系統運行安全可靠，設備採用PLC集中控制，對水處理系統全部集中控制。

採用美國.DOW公司，抗污染性高，脫鹽穩定，運行安全RO 反滲透純水系統是目前水處理行業中技術最先進、應用最為可靠的除鹽設備。系統採用卷式復合膜，其原理是在壓力的作用下，水分子透過反滲透膜成為純水，水中的雜質被反滲透膜截留並被濃水帶出。利用反滲透技術可以有效地去除水中的溶解鹽、膠體、細菌、病毒、細菌內毒素和大部分有機物等雜質，系統脫鹽率一般為96-99%以上，另外系統具有操作簡單、運行平穩、能耗低、無污染、使用壽命長等優點，已為電子、電力、製藥、化工、食品等行業廣氾應用。

RO反滲透系統是整套純水系統的心臟,請使用者在維護時應特別注意。通常在RO系統運轉時,各項運行數據的獲得，應根據系統設計參考值，同時結合膜的堵塞及污染的狀況來進行適當的調整。

系統運轉時，進水壓、進水量、出水壓、水溫、濃縮比等均會直接影響到膜管的出水量，所以在調整各項數據時應先確定系統的出水量,然後參考期間的參數變化,如水溫太低以致出水量減少時,則將原水加溫至設計要求(25℃)時得以解決,另外進水壓、進水量不足或濃縮比例太高也會造成出水量下降，這時應檢查前處理水量及調整濃縮比例，使它達到最佳運行狀況。

另外，RO純水系統對有機物的去除率可達99.9%以上，而對於無機鹽類，則可達94%-98%左右，所以也可以由系統的進水口與出水口的相對比值來進行比較，求得其運轉的效率，而RO系統其除礦物質及有機物的能力及其週期性沖洗、藥洗的操作，所以能保持穩定的產水品質。

    本系統操作數據以下列几項因素為設計基礎:

1、進水溫度須維在設計範圍內25℃；

2、進水時水中各項指標須于當初設計之水質相同；

3、進水需經過前處理設備,SDI＜5;余氯＜0.1PPM。
