華普物聯HP-AIOCAT-244 農林灌溉無線監管方案

華普物聯HP-AIOCAT-244 農林灌溉無線監管方案
型號:HP-AIOCAT-244
品牌:華普物聯
原產地:中國
類別:電子、電力 / 其它電力、電子
標籤︰通信網絡數據傳輸 , 多路DI DO採集控制 , 工業級網絡通訊
單價: ¥1 / 件
最少訂量:1 件

產品描述

中國作為農林業大國,同時也意味着是用水大國,而且中國水資源極為短缺,水資源危機已成為制約經濟可持續發展的重要的因素。我國農林業用水浪費嚴重,灌溉水利用係數低,因此走科技節水型農林業之路來實現水資源的合理利用,不僅可以節約水資源,重要的因素。透視全球,節水和節能的灌溉方法是當今世界供水技術發展的總趨勢。中國農林業用水量約占總用水量的80%左右,但利用率僅為45%,而水資源利用率高的國家已達70%~80%,因此,解決農業及林業節水灌溉用水的問題非常重要的。

在我們傳統的農林灌溉行業中沒有辦法實時有效的控制水量需要人工定時的依靠灌溉經驗對水閥進行手動開合,這樣無疑會造成我國水資源的浪費,為此推出無線農林智能灌溉系統,由 AIOCAT-244  換成CAT1/4G無線網絡連接現場設備不僅可以實時對現場水閥進行開關還可以實時的監控農林狀態,實現了灌區供水遠程控制、水池/渠道水情實時測報、閘門遠程啟閉、用水量自動採集和圖像實時監控等多項功能,達到了節約灌溉用水和科學、高效管理灌區的目的管理人員可足不出戶的通過管理平台對現場進行管理

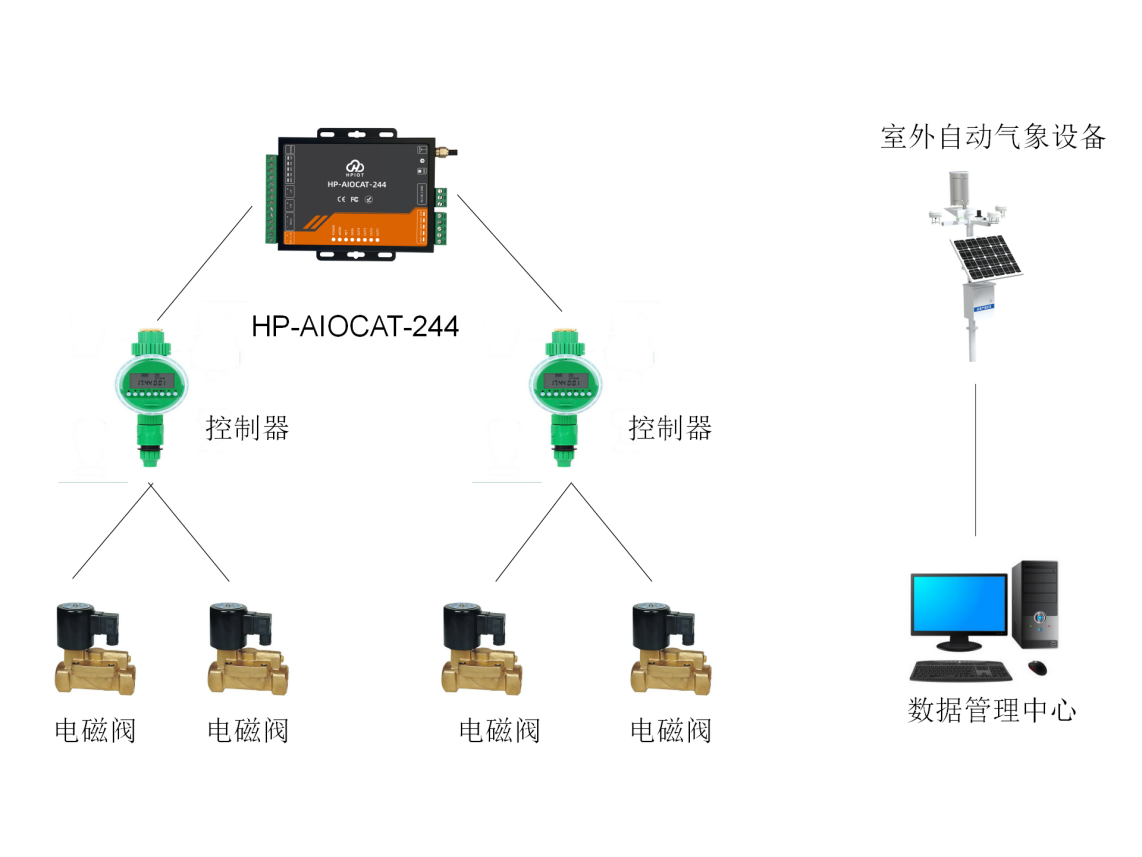

農林灌溉控制系統主要由中心主控系統(服務器、管理平台)、電磁閥、土壤水分傳感器(可測土壤濕度絕對值)、氣象觀測站(可測量溫度、濕度、風速、風向、降雨量)等設備所組成。操作人員可坐在控制室里,對採集上來的氣象資料、田間土壤水分等數據進行綜合分析,利用手動或自動方式,足不出戶的對整個灌溉區進行灌溉。同時還可以利用數據查詢系統和打印系統,隨時記錄、查詢、打印整個灌溉小區的氣象資料、土壤濕度、灌溉設置、灌溉進程、灌水曆史記錄等數據。都通過無線網路,由控制平台統一管理。農林區域的感知設備把當前農林狀態傳入管理平台,在平台進行灌溉參數設置,及對灌溉情況進行統計,並可通過專用軟件在計算機上存儲,顯示數據和圖表。同時可以人工進行特殊操作。平台可通過互聯網獲取天氣信息,從而可以有預見性地實施灌溉,科學、高效管理灌區。

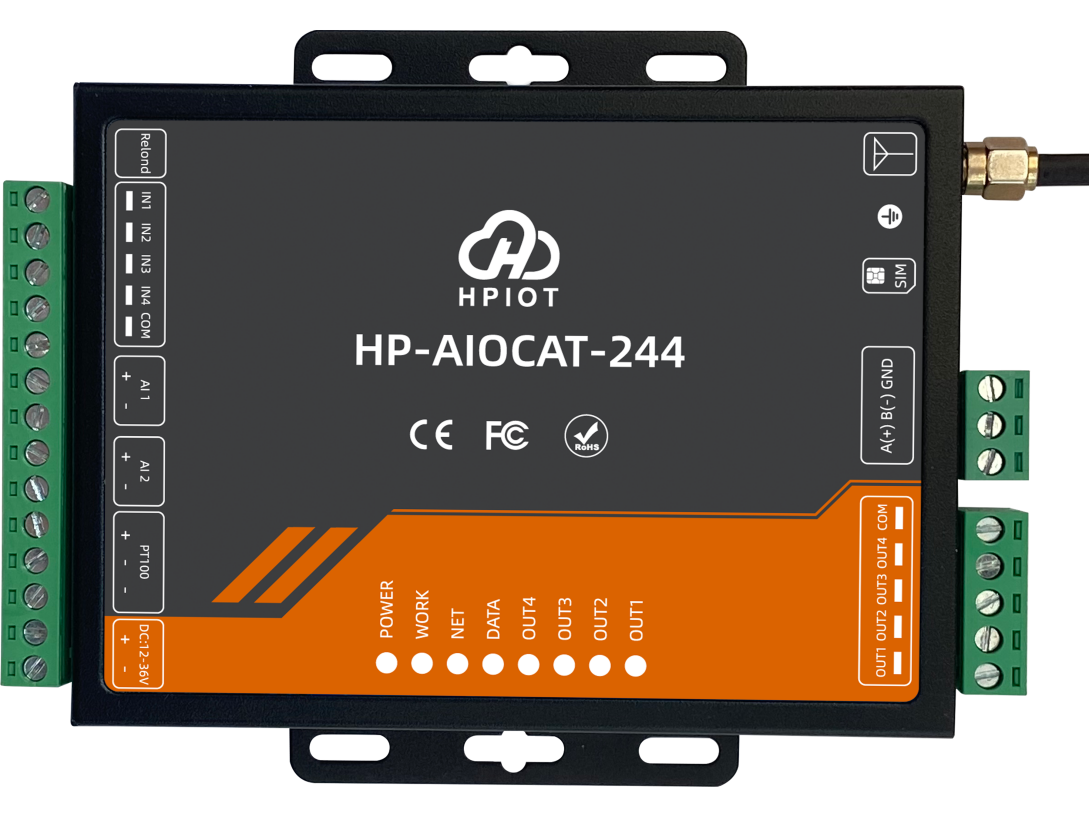

HP-AIOCAT-244 CAT1/4G遠程網絡IO控制器

產品介紹



HP-AIOCAT-244 是一款支持 4 路輸入、4 路輸出、2 路模擬量檢測、1 路溫度檢測的CAT1/4G網絡 IO控制器產品,支持 Modbus RTU/TCP 協議。以遠程控制作為功能核心,高度易用性,用戶可方便快速 的集成于自己的系統中,實現基於 CAT1/4G網絡的遠程控制。











支持兩種工作模式:主機模式、從機模式,主機模式支持 RS485 級聯多個 Modbus RTU 設備採用 Modbus RTU 協議數據處理,支持 Modbus TCP/RTU 協議自適應;



通過RS485實現數據的信息傳輸



CAT1/4G網絡IO控制器上電后,可通過華普云實現遠程控制。

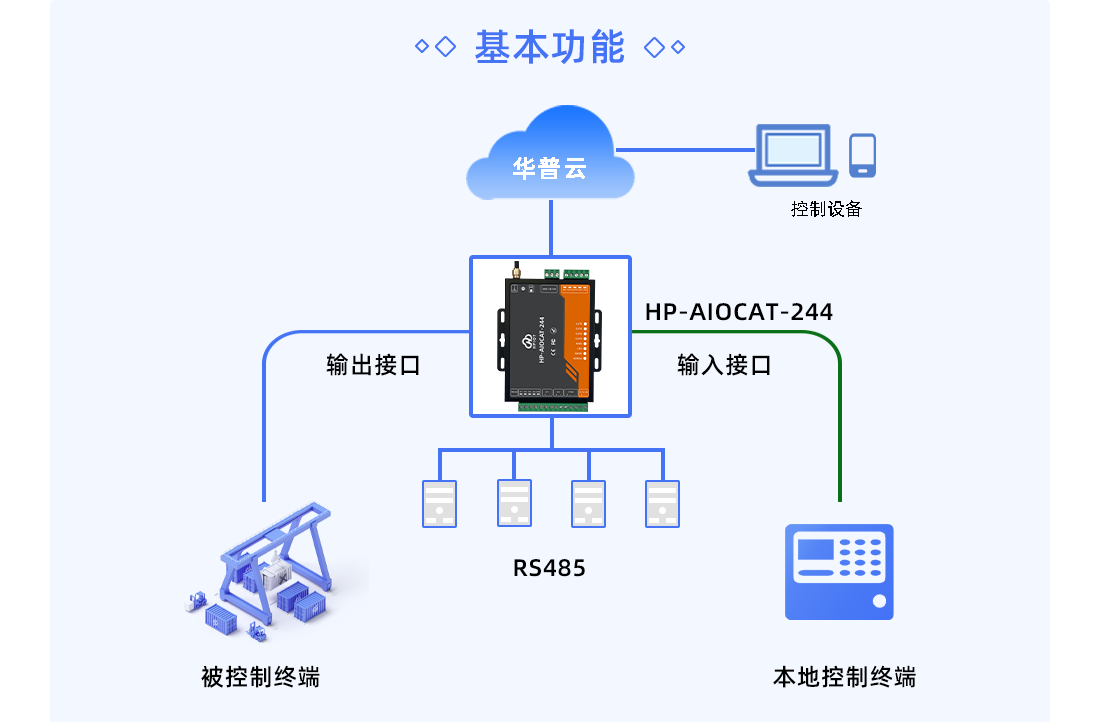

控制示意圖





網頁控制示意圖



微信公眾號控制示意圖

技術參數介紹

分類

項目

指標

無線參數

無線網絡

支持移動 4G/LTE Cat- 1

支持聯通 4G/LTE Cat- 1

支持電信 LTE Cat- 1

技術規範

TD-LTE

3GPP Release 13 CAT1 下行 7.5 Mbps , 上行 1 Mbps

FDD-LTE

3GPP Release 13 CAT1 下行 10Mbps ,上行 5 Mbps

GSM

GPRS Class12 下行速率 384 kbps 上行速 率 128 kbps

標準頻段

TD-LTE

Band 38/39/40/41

FDD-LTE

Band 1/3/5/8

GSM

Band 3/8

發射功率

TD-LTE Band 38/39/40/41

+23dBm(Power class 3)

FDD-LTE Band 1/3/5/8

+23dBm(Power class 3)

GSM Band 8

+33dBm(Power class 4)

GSM Band 3



+30dBm(Power class 1)



硬件參數

數據接口

RS485:300bps – 230400bps

IN 輸入

參考《HP-AIOCAT-244 接線工藝說明書》

OUT 輸出

AC 250V 5A

DC 30V 5A

工作電壓

12V~36V

工作電流

159mA(aver )/222mA(max )@12V

電壓採集範圍

0~ 10V (誤差低於 1%)

電流採集範圍

4~20mA (誤差低於 1%)

溫度檢測範圍

- 100~200℃ (誤差低於 1%)

工作溫度

-20~70℃

存儲溫度

-40~85℃

工作濕度

5%~95%

存儲濕度

1%~95%

尺寸

142.7*114*28mm



軟件參數

無線網絡類型

LTE Cat- 1 全網通&聯通/移動 4G

工作模式

主機模式、從機模式

設置命令

Modbus RTU

網絡協議

Modbus TCP 、Modbus RTU

客戶應用軟件

支持組態軟件

軟件功能

域名解析 DNS

支持

傳輸方式

支持 TCP client

EMC等級

ESD

IEC61000-4-2 ,Level 4

浪涌

IEC61000-4-5 ,Level 3

群脈衝

IEC61000-4-4 ,Level 3

產品細節





定製化一體服務

公司介紹

公司簡介

深圳華普物聯科技是一家專注于物聯網領域,為客戶提供企業級物聯網通信產品以及物聯網IoT領域“云+管+端”的行業物聯網數據傳輸解決方案的高新技術企業。產品包括物聯網網關、工業無線路由器、LoRa基站、DTU、RTU、遠程IO等產品,以及支持邊緣計算及雲端部署的物聯網平台。專注于物聯網領域的邊緣計算、通訊、模塊及解決方案的研發。公司秉承“化繁為簡,助推物聯”的時代使命,為各行業用戶提硬件、軟件及云平台的綜合解決方案,協同設備製造商、系統集成商、物聯網云平台、設備用戶快速實現產業數字化和智能化轉型升級。

品牌理念

企業使命:化繁為簡 助推物聯
經營理念:品質為本 至誠共贏
核心價值觀:守正創新 篤行致遠

司:深圳華普物聯科技有限公司
公司總部地址:深圳市南山區西麗陽光二樓翻身工業區7棟4 樓
鄭州分公司地址:鄭州市高新區金梭路總部企業基地二期99號樓7層
