SmartRay3D傳感器平面玻璃檢測

產品描述

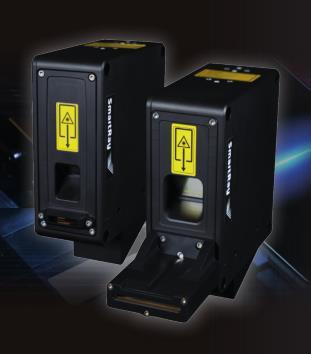

SmartRay ECCO 95.015G專為掃描玻璃和金屬等透明和高反光面材質開發，採用激光三角測量法原理對玻璃厚度進行測量提供卓越的3D點云數據，大大降低了成本，同時提高了生產效率，其緊湊的尺寸非常易於集成與產線中，結合高速掃描的特性，提供快速準確高分辨率的3D解決方案。

型號	ECCO 95.015G	ECCO 95.025G
視場（近｜中｜遠）	11｜12｜11mm	25｜28.5｜25mm
測量範圍	5.6mm	15mm
最佳工作距離	23.5mm	64mm
水平分辨率	6.0-6.8μm	13.0-14.5μm
垂直分辨率	0.42-0.54μm	1．4-1.9μm
Z線性度	0.015%	0.024%
Z重複精度	0.15μm	0.4μm
安裝距離	65mm	89mm
激光波長	450nm藍光
安裝	安裝在21°傾斜角	安裝在14.5°傾斜角
重量	775g	825g
激光級別（標準/可選）	3R｜2
最大點數/3D輪廓	1920
部件編號	3.001.191（激光級別2） 3.004.191（激光級別3R）	3.001.193(激光級別) 3.004.193（激光級別3R）
掃描速率1	約1kHz~10 kHz(全視野) 3.004.19（激光級別3R）
3D點速率1	約0.7~1500萬/秒 3.004.193(激光級別3R)
接口	千兆以太網（1千兆位/秒）
輸入	2個輸入口端，5-24伏直流輸入正交編碼輸入端口（AB通道，RS-422標準）
輸出	2個輸出端口，24伏直流輸出（最大20毫安）
觸發	支持如下觸發信號；輸入口1-2支持啟動觸發，正交編碼輸入口支持數據觸發（最大數據觸發率：1MHz）輸入口2支持數據觸發（最大數據觸發率：10kHz）
輸入電壓/功率	24VDC±15%,17W
最大環境光照度	10000｜x
電磁兼容測試	依據歐標61000-6-2，歐標61000-6-4，歐標61326-1：:2013-07
電氣安全性	依據歐標61010-1-3
防護等級	\| \| \|級，依據歐標61040-3
激光安全性輸入	24VDC｜0V
防護等級	IP65
工作/存儲溫度	0-40°C｜-20-70°C
可兼容配件	電源輸入/輸出雙絞屏蔽電纜：6.320.0XX以太網電纜：6.303.0XX
