Therm-O-Disc防潮型溫控開關37T系列

Therm-O-Disc防潮型溫控開關37T系列
型號:T-O-D 37T
品牌:Therm-O-Disc
原產地:美國
類別:電子、電力 / 電子元器件 / 其它電子元器件
標籤︰TOD 37T溫控 , 艾默生HVAC溫控 , TOD密封溫控開關
單價: -
最少訂量:500 件

產品描述

Sensience集糰子公司Therm-O-Disc熱敏碟公司(簡稱TOD)製造的37T系列防潮式溫度控制器,使用0.75英吋雙金屬片,採用獨特的防潮密封設計,使用性能十分可靠。瞬動式雙金屬片採用最新技術,能提供高速的觸點斷開,並擁有極長的使用壽命,觸點容量為AC120V 10AAC250V 5A。該溫度控制器具有良好的抗潮性能,能在潮濕的環境中正常工作。我們將提供各種規格的接線端子、導線和安裝構件,使客戶能更靈活地設計和選擇自己需要的產品。37T系列溫度控制器在各制冷系統中應用廣氾,包括除霜終端設備、冰塊加工控制設備等。除此以外,該產品還應用於一系列熱泵、空氣調節設備中。

產品特點:
1
、採用密封設計,具有良好的抗潮性能,能在潮濕的環境中正常工作。
2、提供高速觸點斷開,擁有極長使用壽命。
3、提供各種規格的安裝構件、導線和接線端子,最大限度提供設計和選擇的靈活度。
4、所有的原材料都經過嚴格的測試,以滿足制冷工業的產品規格要求。
5、在生產加工各環節中都採用了統計加工控制技術,始終如一地保持高質量水準。
6100%通過各種產品運作檢測及絕緣測試。

開關形式:
自動復位——單刀單擲,即一個開關控制一組電路,該組電路控制一組觸點,隨着溫度的升高,該組觸點要麼斷開,要麼閉合。一旦應用溫度下降到特定的復位溫度時,觸點會自動復位到其原始狀態。此結構主要用於除霜終端設備和冰塊加工控制設備中。
自動復位——單刀雙擲,基本與單刀單擲相同,將控制一組電路,但該組電路控制兩組觸點,主觸點斷開時輔助觸點閉合,電路接通;主觸點復位時輔助觸點斷開,電路斷開。

安裝構件:

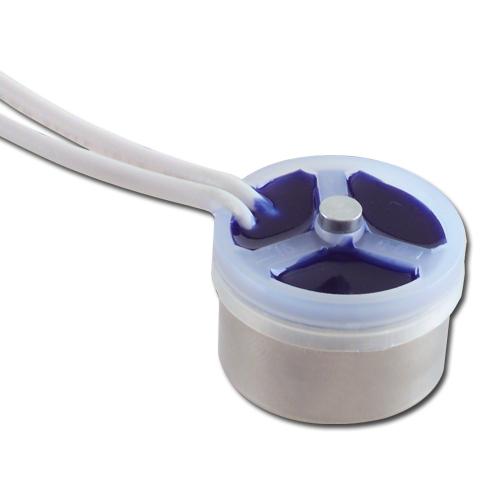

無安裝托架——37T系列溫度控制器可以被指定無需安裝托架。我們將提供一個聚乙烯蓋或一個位於中心的苯酚柱,以方便客戶在其上面使用自己的安裝托架。中心苯酚柱的規格可以根據客戶的要求進行定製;

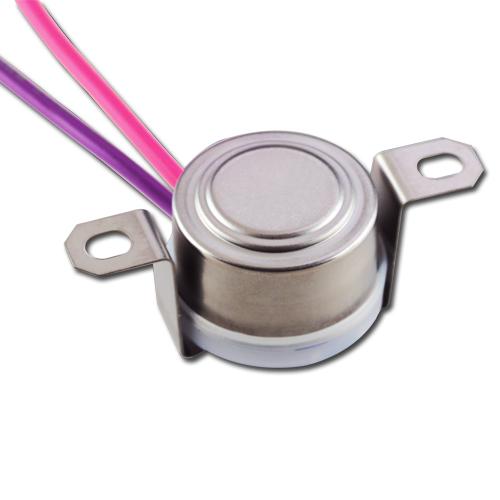

表面安裝——表面安裝就是把傳感元件直接固定到需要監測溫度處的表面; 嵌入式安裝——嵌入式安裝托架將把傳感元件完全固定住,表面厚度從0.03英吋(0.8mm)0.06英吋(1.5mm)不等;
管狀底座安裝——我們將提供各種不同規格的管狀安裝底座,安裝托架把37T系列溫控器牢牢地固定在管狀底座上,管狀底座直徑範圍從0.25英吋(6.4mm)7/8英吋(22.2mm)不等。

導線及接線端子規格:
標準導線——37T系列溫控器的標準導線為12英吋(305mm)×16/30英吋的黃銅導線,截面積為18 AWG,外部採用寬度為1/2英吋(13mm)PVC絕緣膠布,絕緣標稱厚度為1/32英吋(0.8mm),最高耐溫為105°C
非標準導線——我們也將提供要求比12英吋(305mm)更長的37T系列溫控器導線,但將根據長度收取相應的費用。在標準導線的基礎上,我們可以追加安裝一個溫度曲線記錄儀,或提供絕緣標稱厚度為1/16英吋(1.6mm)的絕緣層。除此以外,截面積為16 AWG的導線也可以任意選擇絕緣標稱厚度為1/32英吋(0.8mm)1/16英吋(1.6mm)的絕緣層。我們能提供的最大號的導線規格為截面積為14 AWG的導線加絕緣標稱厚度為1/32英吋(0.8mm)的絕緣層。

電氣負載:

UL (証書號 E29653)

120VAC/10A/10萬次壽命次數(37T,37TB)
240VAC/5A/10
萬次壽命次數(37T,37TB)
277VAC/1A/10
萬次壽命次數(37T,37TB)
120VAC/10A/3
萬次壽命次數(37TV,37TVF)
120VAC/7A/10
萬次壽命次數(37TV,37TVF)
240VAC/2.5A/10
萬次壽命次數(37TV,37TVF)
24VDC/1A/10
萬次壽命次數(37TV,37TVF)
120VAC/1A/10
萬次壽命次數(37TG,37TVG)
24VDC/1A/10
萬次壽命次數(37TG,37TVG)
120VAC/FLA 7.5A/10
萬次壽命次數(37TA)
120VAC/10A/10
萬次壽命次數(37TF)
 240VAC/5A/3
萬次壽命次數(37TJ)


CSA (証書號 LR19988,証書號LR62082)

120VAC/10A/3萬次壽命次數(37T,37TJ)
240VAC/5A/3
萬次壽命次數(37T,37TJ)
120VAC/8.3A/10
萬次壽命次數(37T,37T)


BEBA (証書號CO662)

250VAC/5A/10萬次壽命次數(37TE)
250VAC/8.5A/1
萬次壽命次數(37TFE)
250VAC/5A/3
萬次壽命次數(37TVE,37TVFE)
250VAC/2.5A/10
萬次壽命次數(37TVE,37TVFE)


詳細型號有:
T-O-D 37T01  ,T-O-D 37T02 , T-O-D 37T03 , T-O-D 37T21, T-O-D 37T22, T-O-D  37T23, T-O-D 37T31, T-O-D 37T32, T-O-D 37T33,
T-O-D 37TJ03
T-O-D 37TJ23T-O-D 37TJ33
T-O-D 37TB01 ,  T-O-D 37TB02 ,  T-O-D 37TB03   T-O-D 37TB21,  T-O-D 37TB22, T-O-D  37TB23,  T-O-D 37TB31,  T-O-D 37TB32,  T-O-D 37TB33,
T-O-D 37TG01 ,  T-O-D 37TG02 ,  T-O-D 37TG03 , T-O-D 37TG21,  T-O-D 37TG22,  T-O-D  37TG23,  T-O-D 37TG31,  T-O-D 37TG32,  T-O-D 37TG33,
T-O-D 37TA01 ,  T-O-D 37TA02 ,  T-O-D 37TA03 ,  T-O-D 37TA21,  T-O-D 37TA22,  T-O-D  37TA23,  T-O-D 37TA31,  T-O-D 37TA32,  T-O-D 37TA33,
T-O-D 37TF01 ,  T-O-D 37TF02  , T-O-D 37TF21,  T-O-D 37TF22 , T-O-D 37TF31 ,  T-O-D 37TF32,
T-O-D 37TE01 , T-O-D 37TE02  , T-O-D 37TE21 , T-O-D 37TE22  , T-O-D 37TE31 ,  T-O-D 37TE32,
T-O-D 37TV01 , T-O-D 37TV02 , T-O-D 37TV03 , T-O-D 37TV21  , T-O-D 37TV22  ,  T-O-D  37TV23  ,  T-O-D 37TV31 , T-O-D 37TV32  ,  T-O-D 37TV33,
T-O-D 37TFE01 ,T-O-D 37TFE02  , T-O-D 37TFE21 ,  T-O-D 37TFE22 ,  T-O-D 37TFE31 ,  T-O-D 37TFE32,
T-O-D 37TVF01 , T-O-D 37TVF02 , T-O-D 37TVF03 ,  T-O-D 37TVF21 ,  T-O-D 37TVF22 ,  T-O-D  37TVF23 ,  T-O-D 37TVF31 ,  T-O-D 37TVF32 ,  T-O-D 37TVF33,
T-O-D 37TVE01 ,T-O-D 37TVE02  , T-O-D 37TVE03 ,T-O-D 37TVE21,T-O-D 37TVE22,T-O-D  37TVE23,T-O-D 37TVE31,T-O-D 37TVE32,T-O-D 37TVE33,
T-O-D 37TVG01 , T-O-D 37TVG02 ,T-O-D 37TVG03  , T-O-D 37TVG21 ,   T-O-D 37TVG22 ,  T-O-D  37TVG23 ,  T-O-D 37TVG31   ,T-O-D 37TVG32 ,  T-O-D 37TVG33,
T-O-D 37TVFE01 , T-O-D 37TVFE02 , T-O-D 37TVFE03 ,  T-O-D 37TVFE21 ,  T-O-D 37TVFE22 ,  T-O-D  37TVFE23 ,  T-O-D 37TVFE31 ,  T-O-D 37TVFE32 ,  T-O-D 37TVFE33
等等

舉例:

37TVE31 31892  L55-20F
37TVE31 31322 L47-22F

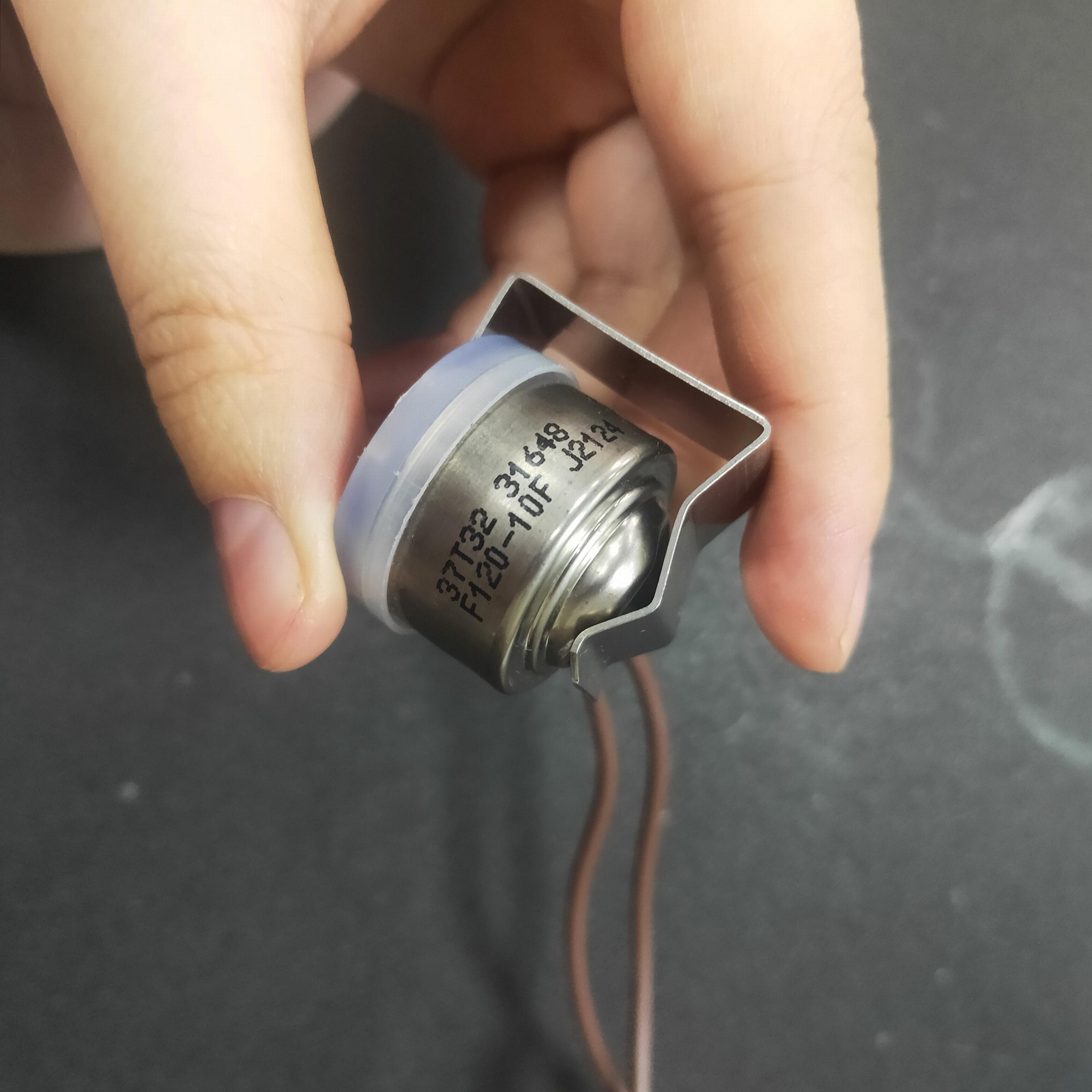

37T32 31648 F120-10F
37T21 29899 L85-15F



Therm-O-Disc防潮型溫控開關37T系列 1Therm-O-Disc防潮型溫控開關37T系列 2Therm-O-Disc防潮型溫控開關37T系列 3Therm-O-Disc防潮型溫控開關37T系列 4Therm-O-Disc防潮型溫控開關37T系列 5
